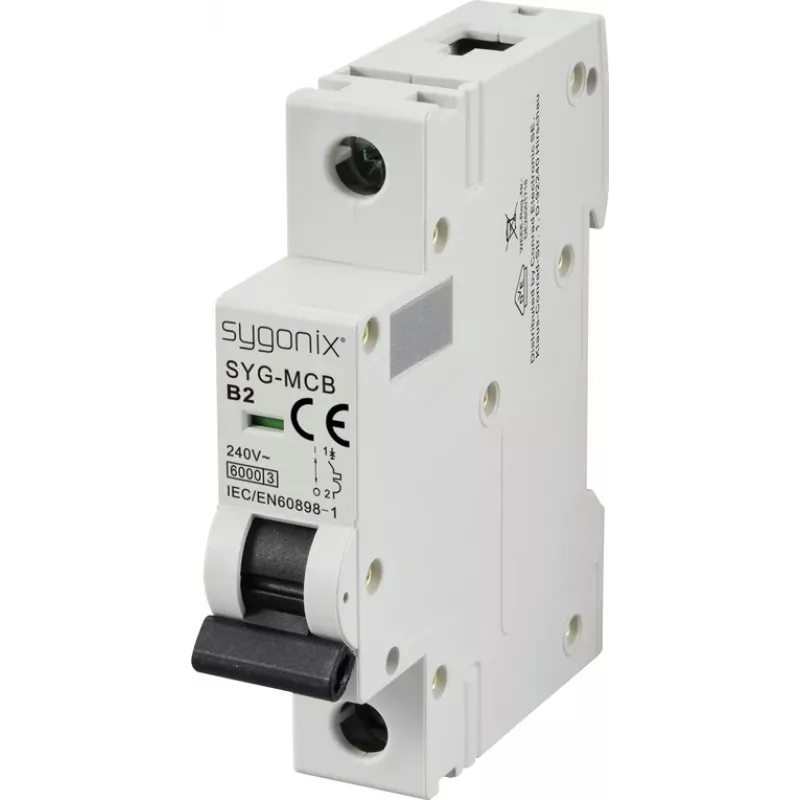

Sygonix SY-6437976 SYG-MCB 1P/B2/6KA miniatiūrinis automatinis jungiklis 1 polių 2 A 240 V/AC

Kai reikia apsaugoti jautrias grandines nuo perkrovos ir trumpojo jungimo, šis 1 polių automatinis jungiklis su B charakteristika tampa patikimu sprendimu. Jo 2 A nominalioji srovė ir 6 kA trumpojo jungimo atjungimo geba užtikrina, kad net ir mažos galios grandinės būtų saugios.

Privalumai

• Kompaktiškas 1 modulio (17,5 mm) plotis leidžia taupyti vietą skirstomojoje spintoje.
• B charakteristika idealiai tinka grandinėms su mažomis įsijungimo srovėmis, pavyzdžiui, apšvietimui ar elektroniniams prietaisams.
• Varžtiniai gnybtai užtikrina patikimą laidų prijungimą tiek standžių (1–25 mm²), tiek lanksčių (1–16 mm²) laidininkų.
• Atitinka EN 60898-1 standartą, todėl tinka naudoti tiek gyvenamosiose, tiek komercinėse patalpose.

Kam skirta

Šis automatinis jungiklis rekomenduojamas montuoti gyvenamųjų ir komercinių pastatų skirstomuosiuose skyduose, ypač ten, kur reikia apsaugoti valdymo grandines, apšvietimo linijas ar kitus jautrius elektros įrenginius. Dėl mažos 2 A nominaliosios srovės jis puikiai tinka apsaugoti smulkias grandines, kuriose didesnės srovės automatiniai jungikliai būtų neefektyvūs.

Pagrindinės specifikacijos

• Polių skaičius: 1
• Nominalioji srovė: 2 A
• Nominalioji įtampa: 240 V/AC
• Atjungimo charakteristika: B
• Trumpojo jungimo atjungimo geba: 6 kA
• Montavimas: DIN bėgelis
• Dažnis: 50/60 Hz
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Gnybtų talpa standiems laidams: 1–25 mm²
• Gnybtų talpa lankstiems laidams: 1–16 mm²
• Energijos ribojimo klasė: 3
• Nominalioji impulsinė atsparumo įtampa: 4 kV
• Nominalioji izoliacijos įtampa: 250 V
• Modulio plotis: 1 modulis (17,5 mm)
• Prijungimas: varžtiniai gnybtai

Naudojimas

Montuokite ant standartinio 35 mm DIN bėgelio skirstomajame skyde. Prieš prijungdami laidus, įsitikinkite, kad grandinė yra be įtampos. Nuimkite izoliaciją nuo laidų galų, įkiškite juos į gnybtus ir tvirtai priveržkite varžtus. Įrenginys skirtas naudoti tik su 240 V/AC įtampa. Patikrinkite, ar nominalioji srovė atitinka apsaugomos grandinės parametrus.

Patarimas: B charakteristikos automatiniai jungikliai geriausiai tinka grandinėms, kuriose nėra didelių paleidimo srovių, pavyzdžiui, apšvietimo ar elektronikos maitinimo linijose. Jei grandinėje yra variklių ar transformatorių, rinkitės C charakteristikos jungiklį.
