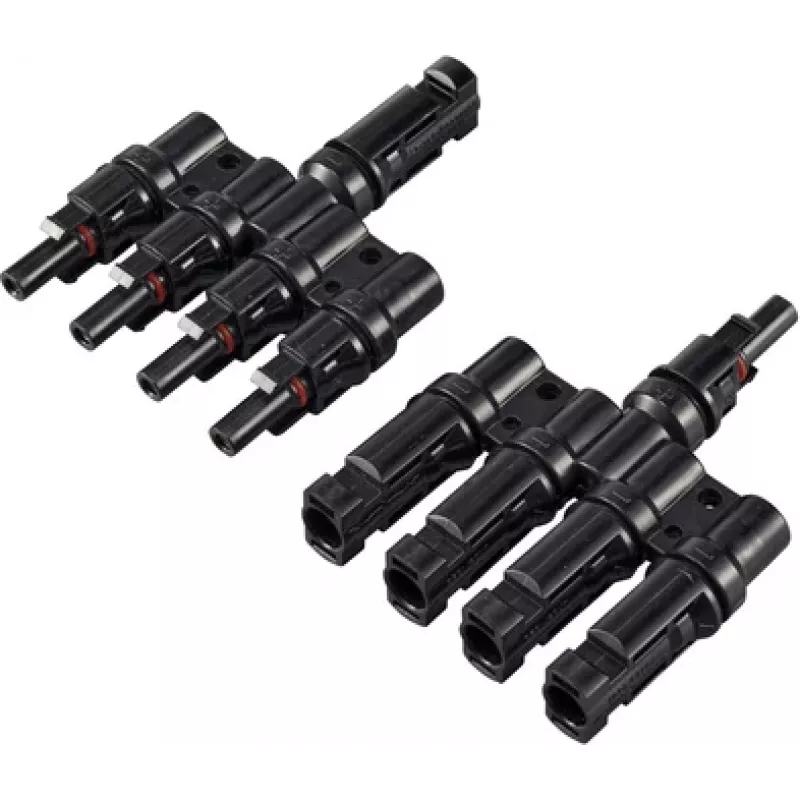

Sygonix saulės adapteris T- jungtis 4 į 1 1000 V DC SY-6408002 Y-jungtis saulės sistemoms

Saulės elektrinių montuotojams ir priežiūros specialistams, dirbantiems su fotovoltinėmis sistemomis, tenka sujungti kelias panelių grandines į vieną išėjimą. Sygonix SY-6408002 T-jungtis leidžia tai padaryti greitai ir patikimai: keturi MC4 suderinami įėjimai sujungiami į vieną išėjimą, taip supaprastinant masyvo laidų išvedimą tiek ant stogų, tiek antžeminėse konstrukcijose.

Kodėl verta rinktis

• Y formos atšaka – 4 įėjimai į 1 išėjimą, mažiau atskirų jungčių ir tvarkingesnis kabelių klojimas.
• Skirta iki 1000 V DC ir 30 A – tinka aukštos įtampos grandinėms jungti.
• IP67 apsaugos klasė – atspari dulkėms ir laikinam panardinimui, todėl tinka lauko sąlygoms.
• UL94-V0 degumo klasė – medžiaga savaiminio užgesimo, didina saugumą.
• Alavuoto vario kontaktai – patikimas laidumas ir ilgaamžiškumas.
• Atspari UV spinduliuotei – tinkama nuolatinei lauko eksploatacijai.
• Darbinė temperatūra nuo -40 °C iki +90 °C – veikia ir atšiauriomis oro sąlygomis.

Techniniai duomenys

• Konfigūracija: 4 įėjimai į 1 išėjimą (Y atšaka)
• Maksimali sistemos įtampa: 1000 V DC
• Nominali srovė: 30 A
• Kontaktų varža: ≤ 0,5 mΩ
• Izoliacijos varža: > 500 MΩ
• Apsaugos klasė: IP67
• Degumo klasė: UL94-V0
• Darbinė temperatūra: -40 °C iki +90 °C
• Kontaktų medžiaga: alavuotas varis
• Izoliacijos medžiaga: PPO / PC
• Tinkamas kabelio skerspjūvis: 2,5 mm² / 4 mm² / 6 mm²
• Jungties tipas: male/female MC4
• Atsparumas UV: taip
• Saugos klasė: II
• Polių skaičius: vienpolis
• Fiksavimo sistema: snap-in
• Sujungimų ciklai: ≥ 20
• Užterštumo laipsnis: 3
• Bandymo įtampa: 6 kV (1 min)

Kam tinka

Ši jungtis skirta saulės elektrinių montuotojams, elektrikams ir techninės priežiūros komandoms, kurios jungia kelias fotovoltinių panelių grandines į vieną. Ji pravers tiek montuojant naujas sistemas ant stogų, tiek atnaujinant ar plečiant jau veikiančias antžemines saulės elektrines.

Kaip naudoti

Prieš darbą įsitikinkite, kad sistema atjungta nuo įtampos. Nuimkite izoliaciją nuo kabelio galų (2,5–6 mm²), įstatykite laidininką į MC4 kištuką ar lizdą ir užfiksuokite snap-in mechanizmu. Sujunkite keturis įėjimus su atitinkamais panelių išėjimais, o vieną išėjimą – su inverteriu ar kitu grandinės elementu. Patikrinkite, ar visos jungtys tvirtai susifiksavusios.

Patarimas: prieš jungdami visada patikrinkite poliškumą ir įtampą, kad neviršytumėte 1000 V DC ribos. Periodiškai apžiūrėkite jungtis dėl korozijos ar pažeidimų – nors jos atsparios UV ir drėgmei, mechaninis pažeidimas gali sumažinti IP67 apsaugą. Naudokite tik tinkamo skerspjūvio kabelius (2,5–6 mm²), kad užtikrintumėte patikimą kontaktą ir ilgaamžiškumą.
