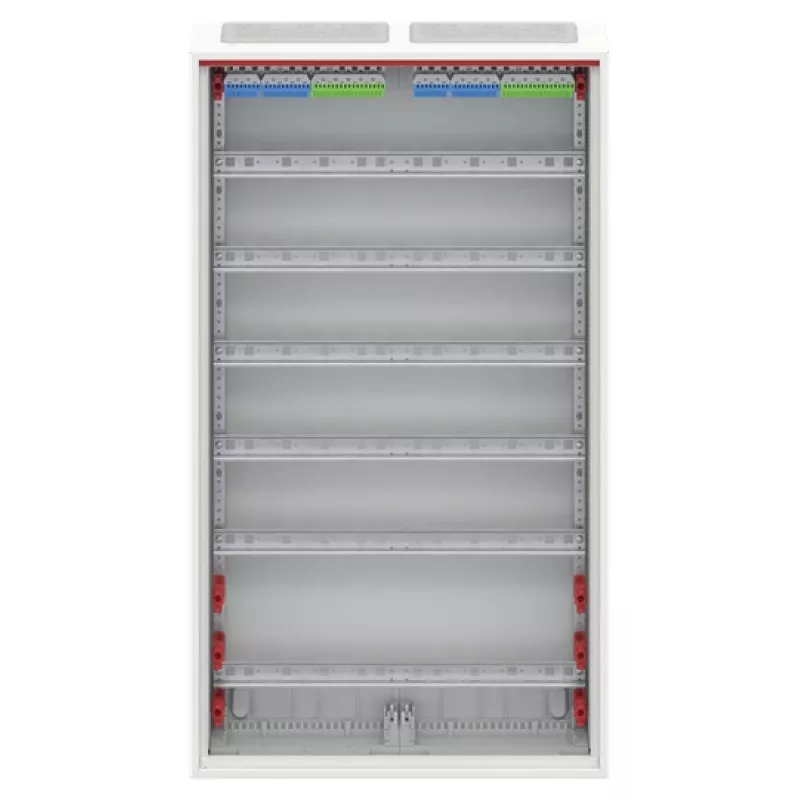

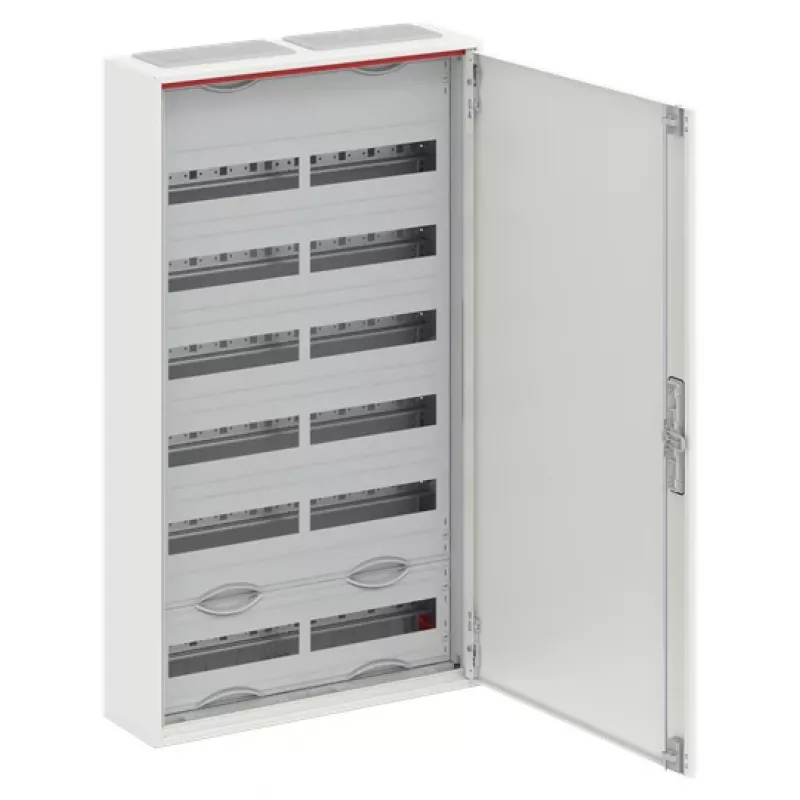

Striebel & John Paviršinio montavimo skirstomasis skydas 2FB 6 eilučių CA26V

Projektuojant patikimą elektros paskirstymą komerciniuose ar gyvenamuosiuose objektuose, svarbiausia yra talpa, saugumas ir montavimo lankstumas. Striebel & John 2CPX052187R9999 – tai paviršinio montavimo skirstomasis skydas, sukurtas profesionalams, kuriems reikia struktūrizuoto ir patvaraus sprendimo. Šis 6 eilučių modelis su 144 moduliais (24 moduliai eilutėje, 2x12 TE) suteikia pakankamai vietos net ir sudėtingiausioms konfigūracijoms.

Privalumai profesionalams

• Didelė talpa: 144 moduliai leidžia lengvai išdėstyti automatinius jungiklius, liekamosios srovės įtaisus ir kitus komponentus.
• Lankstus montavimas: reversinis durų vyris (kairėn/dešinėn) ir dvirakčio spyna užtikrina patogų aptarnavimą ir saugumą.
• Greitas įrengimas: komplekte esantys kištukiniai PE/N gnybtų blokai supaprastina laidų prijungimą – nereikia papildomų komponentų.
• Patvarumas: plieno lakšto korpusas su IP31 apsaugos klase ir IK07 atsparumu smūgiams garantuoja ilgaamžiškumą patalpose.

Kam tinka

• Gyvenamųjų namų elektros skirstomiesiems skydams
• Komercinių pastatų maitinimo sistemoms
• Pramoniniams valdymo spintoms

Pagrindinės specifikacijos

• Montavimo būdas: paviršinis
• Eilučių skaičius: 6
• Modulių skaičius eilutėje: 24 (2x12 TE)
• Iš viso modulių: 144
• Apsaugos klasė: IP31
• Atsparumas smūgiams: IK07
• Korpuso medžiaga: plieno lakštas
• Durys: nepermatomas plieno lakštas
• Spalva: balta (RAL 9016)
• Vardinė įtampa: 400 V AC
• Vardinė srovė: iki 125 A
• PE/N gnybtų blokai: įtraukti, kištukiniai
• Standartai: DIN VDE 0603-1, IEC 61439-3
• Durų vyris: reversinis (dešinėn/kairėn)
• Vidinis montavimo gylis: 120 mm
• Spynos tipas: dviraktė

Kaip naudoti

Skydas montuojamas ant lygaus, tvirto paviršiaus. Kabelių įvadams naudokite atitinkamus kabelių įvadus. Viduje sumontuokite DIN bėgelio komponentus, prijunkite prie PE/N gnybtų blokų ir uždarykite duris. Dėl didelės talpos šis skydas tinka tiek naujiems, tiek renovuojamiems projektams.

Patarimas: Prieš montuodami patikrinkite, ar korpuso gylis (120 mm) pakankamas pasirinktiems komponentams. Rekomenduojame naudoti standartinius DIN bėgelio įrenginius, kad išnaudotumėte visą 144 modulių talpą.
