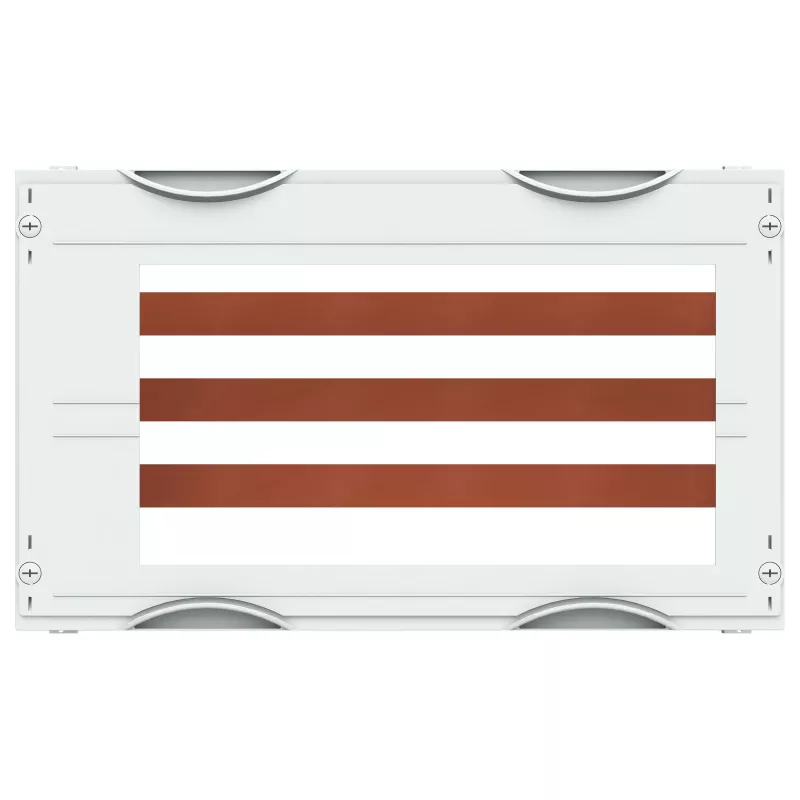

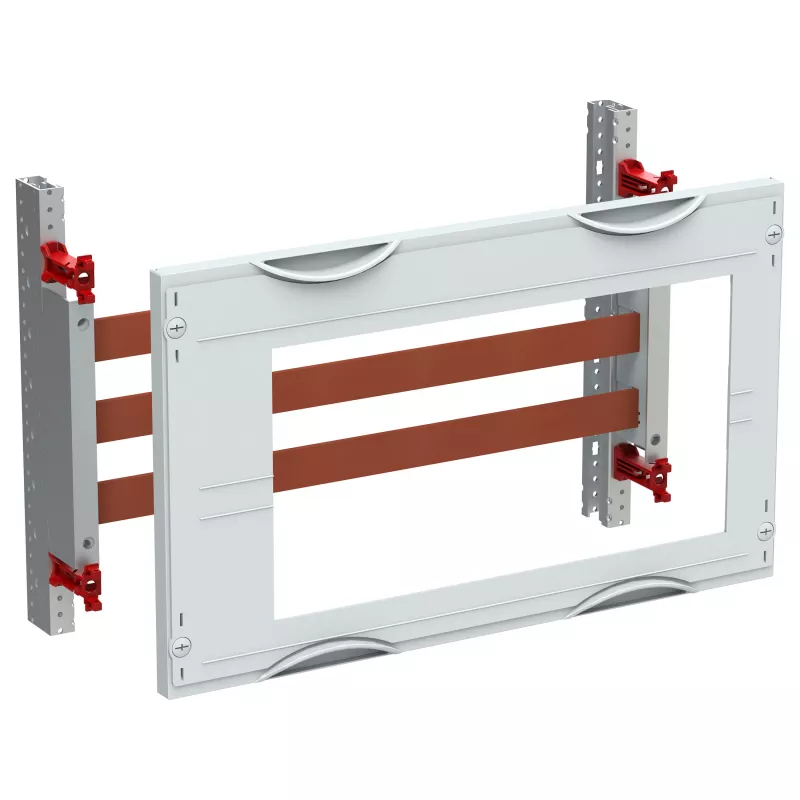

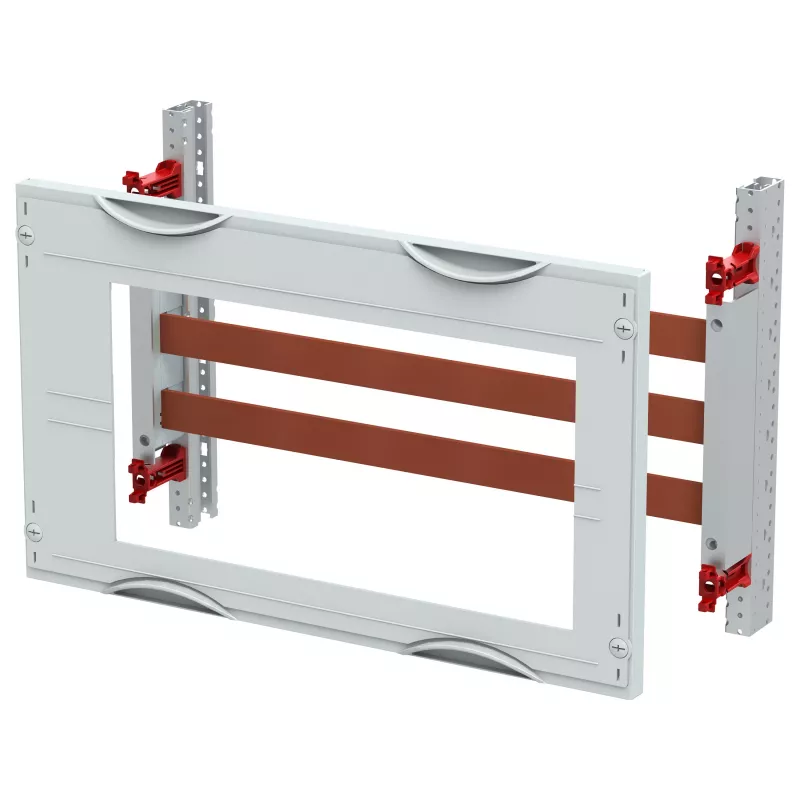

Striebel & John MBR202 šynų modulio rinkinys 60 mm 3/4 polių sistemoms, 690V AC, IP20, šviesiai pilkas

Kai skirstomųjų skydų plėtra stringa dėl ribotos vietos ar sudėtingo montavimo, MBR202 šynų modulio rinkinys tampa praktišku sprendimu, leidžiančiu greitai ir patikimai išplėsti 60 mm šynų sistemas. Šis komponentas sukurtas profesionalams, kuriems svarbus tiek montavimo efektyvumas, tiek ilgalaikis veikimo stabilumas žemos įtampos skirstyklose.

Kodėl verta rinktis

Modulis užtikrina tvirtą kontaktą su šyna, todėl nereikia papildomų įrankių ar sudėtingų reguliavimų. Dėl kompaktiškos konstrukcijos jis tinka tiek naujiems projektams, tiek esamų skydų modernizavimui, kai reikia prijungti papildomus komponentus ar išplėsti grandinių skaičių.

• Skirta 3 ir 4 polių sistemoms – lankstus pritaikymas įvairiems tinklo topologijos poreikiams.
• Vardinė izoliacijos įtampa iki 1000 V AC – didesnis saugos rezervas eksploatacijos metu.
• Apsaugos laipsnis IP20 (sumontavus korpuse) – apsauga nuo kietųjų dalelių, atitinkanti standartinius skydų reikalavimus.
• Atitinka IEC 61439-1 ir IEC 61439-2 – kokybės ir patikimumo garantija.
• Šviesiai pilkas korpusas – vizualiai dera prie standartinių skirstomųjų skydų.

Pagrindiniai techniniai duomenys

• Gamintojas: Striebel & John
• Modelis: MBR202
• Tipas: šynų modulio rinkinys
• Šynų sistemos plotis: 60 mm
• Suderinamumas: Striebel & John / ABB
• Polių skaičius: 3 arba 4 polių sistemos
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V AC
• Apsaugos laipsnis: IP20 (korpuso viduje)
• Medžiaga: aukštos kokybės plastikas, variniai kontaktai
• Montavimas: užfiksuojamas ant šynos
• Standartai: IEC 61439-1, IEC 61439-2
• Spalva: šviesiai pilka
• Serija: MBR

Kam tinka

Šis rinkinys skirtas elektros montuotojams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su žemos įtampos skirstyklomis, valdymo sistemomis ar paskirstymo skydais. Jis ypač naudingas tais atvejais, kai reikia standartizuoto, sertifikuoto sprendimo, atitinkančio tarptautinius reikalavimus.

Naudojimo rekomendacijos

Prieš montuodami įsitikinkite, kad šynos sistema yra 60 mm pločio ir atitinka nurodytą polių skaičių. Modulį užfiksuokite tiesiai ant šynos, užtikrindami tvirtą kontaktą. Po montavimo patikrinkite, ar laikomasi IP20 apsaugos sąlygų – modulis turi būti korpuso viduje. Visada vadovaukitės gamintojo instrukcijomis ir laikykitės vietinių elektros saugos taisyklių.

Patarimas: norėdami išvengti perkrovų, prieš plėsdami sistemą įvertinkite bendrą grandinės apkrovą ir įsitikinkite, kad šynos vardinė srovė yra pakankama. Reguliariai tikrinkite kontaktų būklę, ypač po pirmųjų eksploatacijos mėnesių.
