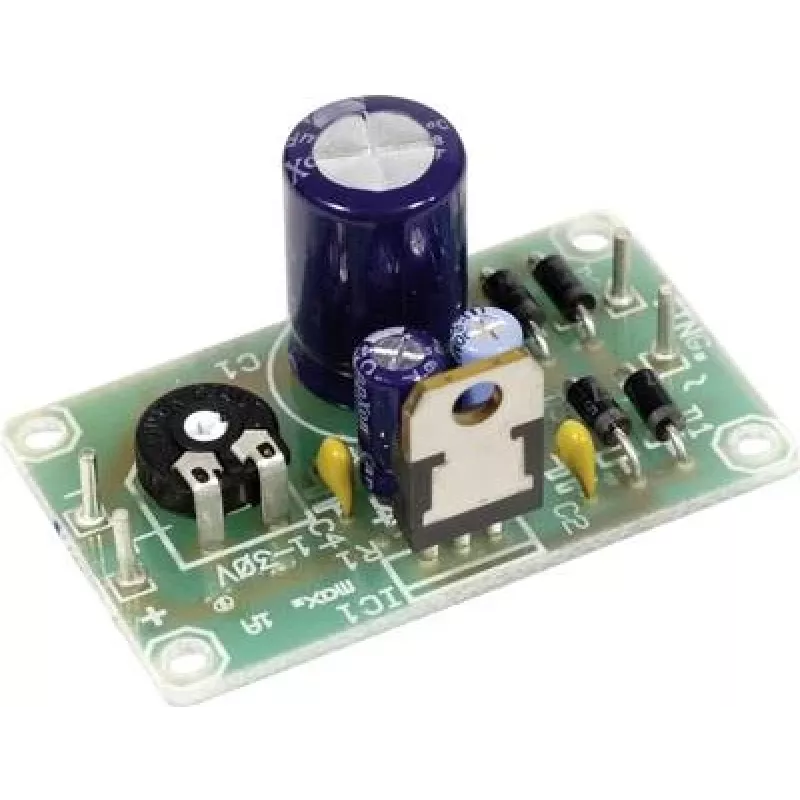

Įtampos reguliatoriaus plokštė H-TRONIC 130312 su LM317-T, išėjimo įtampa 1,2–32 V DC (surinkta)

Surinkta įtampos reguliatoriaus plokštė H-TRONIC 130312, sukurta naudojant reguliuojamą LM317-T stabilizatorių, yra kompaktiškas ir paruoštas naudoti sprendimas, užtikrinantis stabilią nuolatinę išėjimo įtampą nuo 1,2 iki 32 V. Ši plokštė skirta inžinieriams, technikams ir meistrams, kuriems reikia greitai integruoti tikslų maitinimo šaltinį į laboratorinius maitinimo blokus, prototipus, remonto darbus ar įterptines sistemas.

Kodėl verta rinktis šią plokštę?

Surinkta plokštė taupo laiką, nes nereikia atskirai montuoti komponentų – visa grandinė jau sumontuota ant mažos spausdintinės plokštės su teisingu LM317-T (TO-220 korpuse) išdėstymu. Platus išėjimo įtampos diapazonas ir iki 1 A srovė leidžia naudoti plokštę įvairiuose mažos galios projektuose. Kompaktiški matmenys (apie 31 mm × 50 mm) palengvina integraciją net ir ribotoje erdvėje.

Pagrindinės techninės specifikacijos

• Išėjimo įtampos diapazonas: 1,2–32 V DC
• Maksimali išėjimo srovė: 1 A
• Maksimali įėjimo įtampa: 25 V AC (arba atitinkama DC)
• Reguliatoriaus tipas: linijinis reguliuojamas stabilizatorius LM317-T (TO-220)
• Plokštės matmenys: apie 31 mm (plotis) × 50 mm (ilgis)
• Pristatymas: surinkta plokštė su sumontuotu reguliatoriumi ir reikalingais pasyviais komponentais, kartu su instrukcija

Kaip naudoti

Prijunkite įėjimo gnybtus prie tinkamo nešvaraus DC arba AC šaltinio, laikydamiesi poliškumo (jei DC). Išėjimo įtampą nustatykite ant plokštės esančiu potenciometru arba derinimo taškais, patikrinkite multimetru prieš jungdami jautrią apkrovą. Esant didelei srovei ar ilgalaikiam darbui, rekomenduojama TO-220 reguliatorių montuoti ant radiatoriaus.

Rekomendacijos

Kad veikimas būtų patikimas, įėjimo įtampa turi būti keliomis voltais didesnė už reikiamą išėjimo įtampą. Naudokite trumpus, mažos varžos laidus ir tinkamą apsaugą (saugiklius arba srovės ribojimą). Išsamią informaciją rasite pridedamoje dokumentacijoje.
