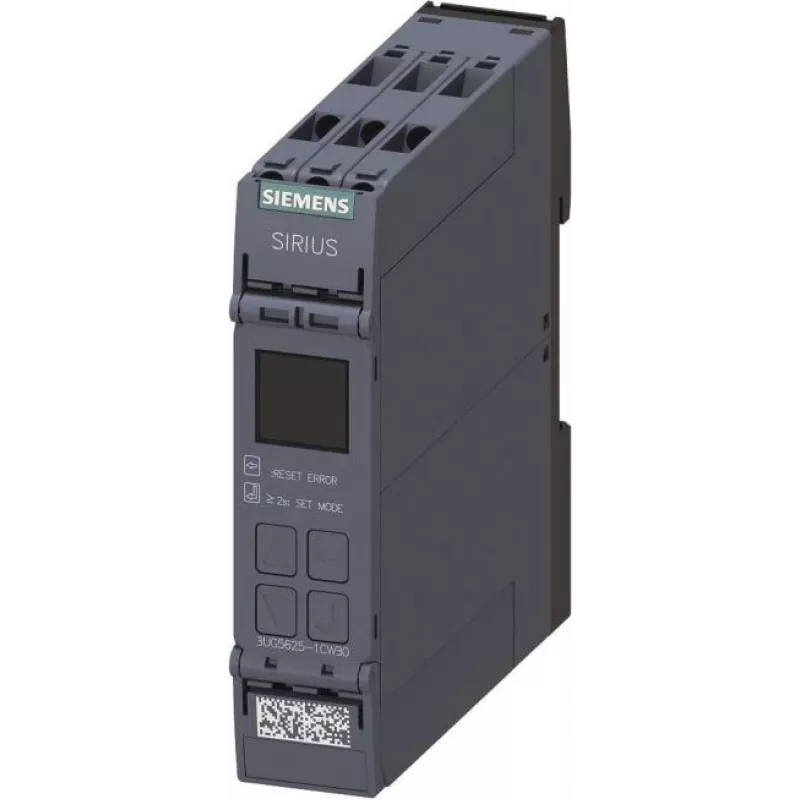

SIEMENS SIRIUS 3UG5625-1CW30 liekamosios srovės stebėjimo relė, AC/DC jautri, 24-240 V AC/DC, 1 kanalas, skaitmeninis LCD, 2 perjungimo kontaktai

Netikėti nuotėkio srovės sukeliami elektros gedimai gali sustabdyti gamybą arba sugadinti brangią įrangą. SIEMENS SIRIUS 3UG5625-1CW30 nuolat stebi liekamąją srovę ir iš anksto perspėja apie izoliacijos problemas, leisdamas imtis veiksmų iki avarijos.

Privalumai

• AC/DC jautrus (B tipo) matavimo principas užtikrina patikimą tiek lygiosios, tiek pulsuojančios nuolatinės srovės, tiek kintamosios srovės nuotėkių aptikimą.
• Platus maitinimo įtampos diapazonas 24–240 V AC/DC leidžia lanksčiai integruoti įvairiose valdymo grandinėse.
• Du atskirai reguliuojami slenksčiai (įspėjimo ir aliarmo) leidžia laipsniškai reaguoti į gedimus.
• Skaitmeninis LCD ekranas rodo esamas liekamosios srovės vertes ir būseną realiuoju laiku.
• Montavimas ant DIN bėgelio ir varžtiniai gnybtai supaprastina įrengimą bei priežiūrą.

Kam skirta

• Pramoninių mašinų ir įrenginių liekamosios srovės stebėjimui.
• Apsaugai nuo izoliacijos gedimų DC įkrovimo stotelėse ir fotovoltinėse sistemose.
• Saugos užtikrinimui duomenų centruose ir kritiniuose elektros paskirstymo tinkluose.
• Integracijai su išoriniais srovės transformatoriais (pvz., 3UL23 serijos) didelės srovės taikymuose.

Pagrindinės specifikacijos

• Matavimo principas: AC/DC jautrus (B tipas)
• Kanalų skaičius: 1
• Nominali maitinimo įtampa: 24–240 V AC/DC
• Matavimo diapazonas: 0,03–40 A
• Reakcijos laikas: reguliuojamas 0,02–20 s
• Išėjimas: 2 perjungimo kontaktai (5 A esant 250 V AC)
• Montavimas: DIN bėgelis 35 mm
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: -25 iki +60 °C

Naudojimo rekomendacijos

Siekiant optimalaus veikimo, naudokite su SIEMENS 3UL23 serijos išoriniu srovės transformatoriumi, atitinkančiu jūsų apkrovos srovę. Užtikrinkite tinkamą signalo kabelių ekranavimą ir įžeminimą, kad sumažintumėte elektromagnetinius trukdžius. Nustatykite įspėjimo slenkstį žemiau aliarmo slenksčio, kad galėtumėte imtis prevencinių veiksmų prieš atsirandant kritiniams gedimams.
