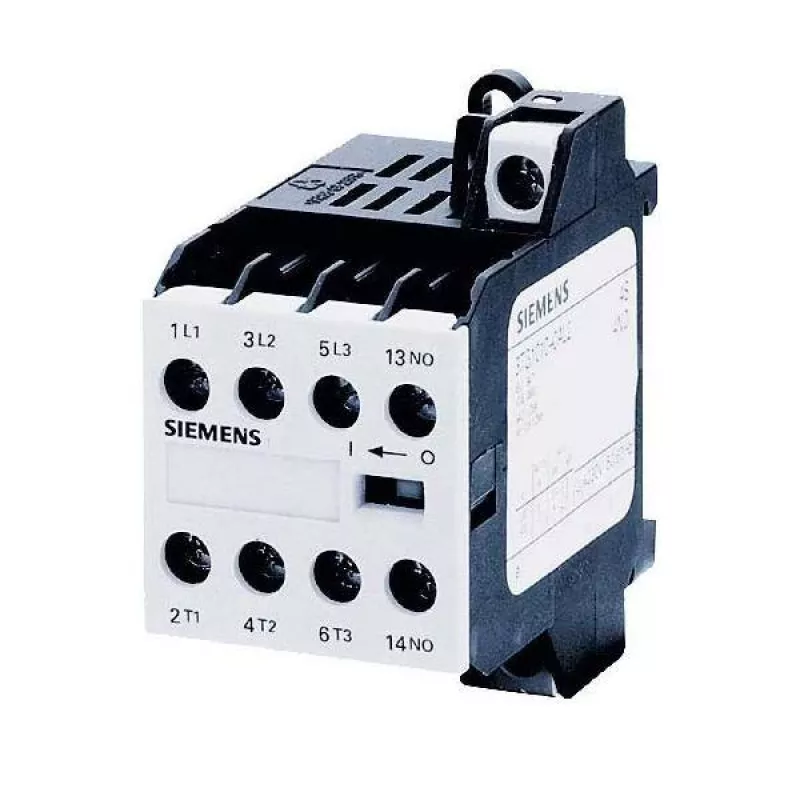

Siemens SIRIUS 3TG10 mini kontaktorius 3TG1010-0AC2, 3 polių, 24 V AC ritė, 3 A AC-3, 1 NO pagalbinis kontaktas

Valdymo spintose, kur kiekvienas centimetras skaičiuojamas, šis Siemens SIRIUS 3TG10 serijos mini kontaktorius 3TG1010-0AC2 užtikrina patikimą mažų variklių ir varžinių apkrovų perjungimą. Jo 24 V AC ritė ir 3 A AC-3 reitingas leidžia išlaikyti našumą net ir labai kompaktiškoje erdvėje.

Kodėl verta rinktis

• 3 pagrindiniai poliai ir 1 NO pagalbinis kontaktas valdymo grįžtamajam ryšiui
• Vardinė darbinė srovė 3 A esant AC-3 (400 V) – skirta variklių perjungimui
• Platus ritės dažnių diapazonas nuo 45 iki 450 Hz – lankstus maitinimo šaltinis
• Montavimas ant DIN bėgelio arba varžtais – greitas ir patogus įrengimas
• Didelis mechaninis ilgaamžiškumas – 30 milijonų operacijų ciklų

Kasdienis naudojimas

Šis kontaktorius skirtas perjungti trifazius variklius iki 0,75 kW esant 400 V AC-3, taip pat varžines apkrovas iki 6 A esant AC-1. Gnybtai su varžtais priima vienagyslius arba daugiagyslius laidininkus, o IP20 apsaugos klasė ant gnybtų užtikrina saugų darbą uždarose spintose. Darbinė temperatūra nuo -25 iki +60 °C – patikimas veikimas net ir sudėtingomis sąlygomis.

Techninės specifikacijos

• Gaminio tipas: mini kontaktorius
• Serija: SIRIUS 3TG10
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Ritės įtampa: 24 V AC
• Ritės dažnis: 45...450 Hz
• Vardinė darbinė srovė (AC-3, 400 V): 3 A
• Vardinė darbinė galia (AC-3, 400 V): 0,75 kW
• Vardinė darbinė srovė (AC-1, 400 V): 6 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis 35 mm / montavimas varžtais
• Gnybtų tipas: varžtiniai gnybtai
• Elektrinis ilgaamžiškumas (AC-3): 10 milijonų operacijų ciklų
• Mechaninis ilgaamžiškumas: 30 milijonų operacijų ciklų
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Apsaugos klasė (gnybtai): IP20

Kam tinka

Idealiai tinka mašinų gamintojams, skydų surinkėjams ir pramonės automatizavimo specialistams, kuriems reikia patikimo, ilgaamžio ir vietą taupančio sprendimo. Puikus pasirinkimas tiek naujiems projektams, tiek esamų sistemų modernizavimui.

Kaip naudoti

Sumontuokite kontaktorius ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite ritę prie 24 V AC maitinimo šaltinio, atsižvelgdami į 45–450 Hz dažnių diapazoną. Pagrindinius polius naudokite variklio arba apkrovos perjungimui, o NO pagalbinį kontaktą – valdymo signalams arba būsenos indikacijai.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka ritės specifikacijas. Reguliariai tikrinkite gnybtų priveržimą – tai prailgins įrenginio tarnavimo laiką ir užtikrins saugų darbą.
