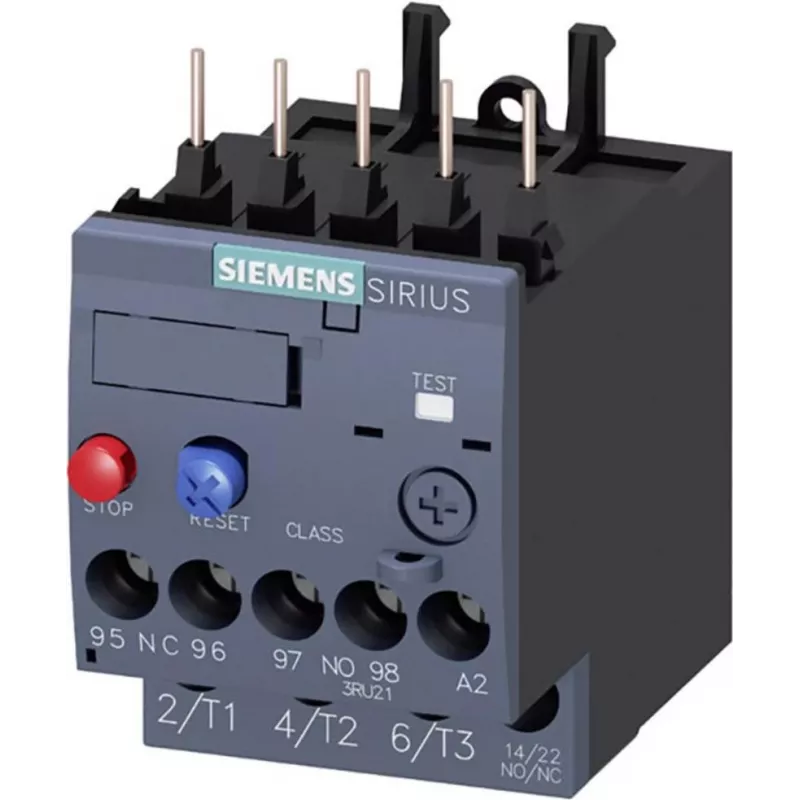

Siemens SIRIUS 3RU2116-1KB0 šiluminė perkrovos relė, 1,1-1,6 A, 10 klasė, S00, 3 polių, 1NO+1NC, varžtiniai gnybtai

Kai reikia patikimos variklio apsaugos siaurame diapazone, Siemens SIRIUS 3RU2116-1KB0 šiluminė perkrovos relė užtikrina tikslų nustatymą nuo 1,1 iki 1,6 A ir 10 klasės suveikimą. Kompaktiškas S00 korpusas leidžia taupyti skydo vietą, o 3 polių konstrukcija su 1NO+1NC pagalbiniais kontaktais pritaikyta tiek tiesioginiam montavimui ant kontaktoriaus, tiek atskiram įrengimui.

Privalumai profesionalams

• Platus srovės reguliavimo diapazonas: 1,1–1,6 A
• 10 klasės suveikimas, tinkamas įprastoms variklių paleidimo sąlygoms
• Kompaktiškas S00 dydis – efektyvus skydo erdvės naudojimas
• 1 NO + 1 NC pagalbiniai kontaktai valdymo ir signalizacijos grandinėms
• Tiesioginis montavimas ant kontaktoriaus arba atskiras įrengimas
• Fazių gedimo jautrumas – greitas reakcija į nesubalansuotą apkrovą
• Rankinio arba automatinio atstatymo funkcija
• Atitinka IEC 60947-4-1 ir IEC 60947-5-1 standartus

Techniniai duomenys

• Srovės nustatymo diapazonas: 1,1–1,6 A
• Suveikimo klasė: CLASS 10
• Dydis: S00
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimo tipas: tiesioginis ant kontaktoriaus / atskiras
• Prijungimas: varžtiniai gnybtai
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Atstatymo funkcija: rankinė / automatinė
• Perkrovos atleidimo tipas: šiluminis
• Fazių gedimo jautrumas: taip
• Produktų serija: SIRIUS 3RU21
• Standartų atitiktis: IEC 60947-4-1, IEC 60947-5-1
• Paskirtis: variklių apsauga

Kam tinka

Ši relė skirta inžinieriams ir techninės priežiūros specialistams, projektuojantiems ar eksploatuojantiems variklių valdymo skydus. Ji puikiai tinka mažos ir vidutinės galios varikliams, kurių nominali srovė patenka į 1,1–1,6 A intervalą, ypač ten, kur reikalingas tikslus perkrovos nustatymas ir patikimas fazių gedimo aptikimas. Dėl kompaktiško S00 korpuso ir tiesioginio montavimo galimybės relė lengvai integruojama į esamus Siemens SIRIUS kontaktorių sprendimus.

Naudojimas

Relė montuojama tiesiogiai ant kontaktoriaus arba atskirai, naudojant varžtinius gnybtus. Srovės nustatymo diapazonas reguliuojamas priekiniu reguliatoriumi pagal variklio nominalią srovę. Suveikus perkrovai, relę galima atstatyti rankiniu būdu arba nustatyti automatinį atstatymą. Rekomenduojama periodiškai patikrinti kontaktų būklę ir užtikrinti, kad aplinkos temperatūra neviršytų -20 iki +60 °C ribų.

Patarimas: prieš montuodami įsitikinkite, kad relės srovės nustatymas atitinka variklio vardinę srovę, o pagalbiniai kontaktai tinkamai prijungti prie valdymo grandinės. Fazių gedimo jautrumas padės išvengti variklio pažeidimų esant nesubalansuotai apkrovai. Laikykitės gamintojo instrukcijų dėl suveikimo klasės ir atstatymo režimo parinkimo.
