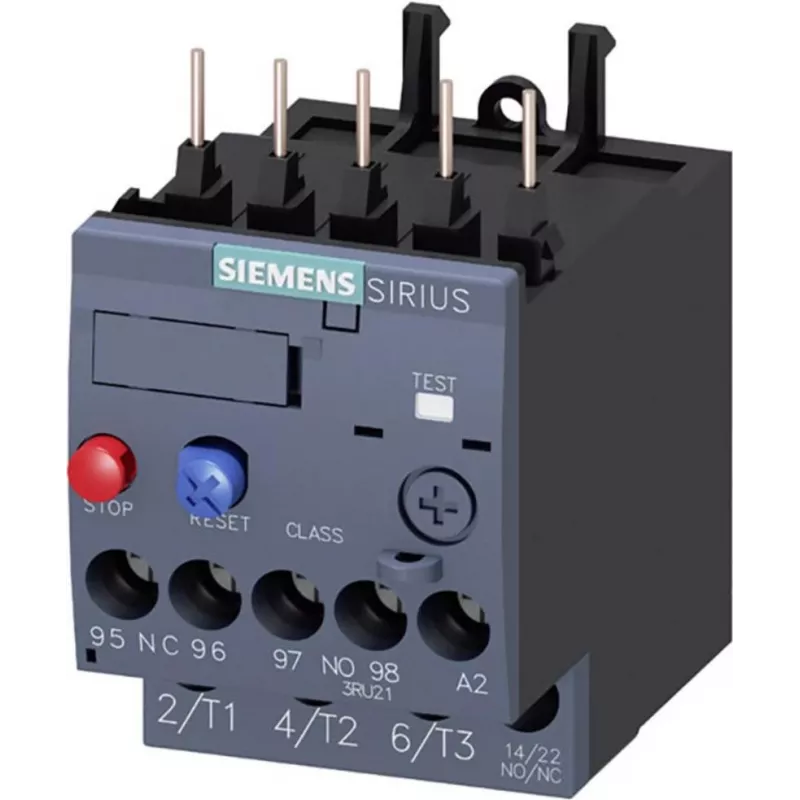

Siemens SIRIUS 3RU2116-1BB0 šiluminė perkrovos relė, 1,1-1,6 A, 10 klasė, varžtiniai gnybtai

Kai reikia apsaugoti mažos galios trifazį variklį nuo perkrovos ir fazių gedimų, inžinieriai renkasi patikimus sprendimus. Siemens SIRIUS 3RU2116-1BB0 šiluminė perkrovos relė užtikrina tikslią apsaugą nustatant darbinę srovę nuo 1,1 iki 1,6 A. Kompaktiškas S00 dydis leidžia montuoti tiesiai ant kontaktorius arba atskirai, o rankinis ir automatinis atstatymas bei testavimo funkcija palengvina paleidimą.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 1,1 – 1,6 A
• Dydis S00, tinka montuoti ant kontaktoriaus arba atskirai
• 3 polių pagrindinė grandinė su varžtiniais gnybtais
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Perkrovos atleidimo klasė: CLASS 10
• Fazių gedimo jautrumas: taip
• Atstatymo funkcija: rankinė / automatinė
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Pagrindinės grandinės laidininko skerspjūvis: 0,5 – 4 mm² (vientisas/susuktas)
• Pagalbinės grandinės laidininko skerspjūvis: 0,5 – 2,5 mm² (vientisas/susuktas)
• Testavimo funkcija: taip
• Tinkama variklio galia esant 400 V AC: 0,37 kW

Kodėl verta rinktis

Ši relė priklauso patikrintai SIRIUS 3RU2 serijai, pasižyminčiai patikima termine apsauga pramoninėje aplinkoje. Fazių gedimo jautrumas apsaugo nuo vienos fazės praradimo, dažnos variklių perdegimo priežasties. Varžtiniai gnybtai priima įvairius laidininkų skerspjūvius, o kompaktiškas S00 korpusas taupo vietą nemažinant našumo. Galima rinktis rankinį arba automatinį atstatymą pagal poreikį.

Idealūs naudojimo atvejai

• Mažų trifazių variklių apsauga konvejerių, siurblių, ventiliatorių ir staklių sistemose
• Esamų variklių paleidiklių modernizavimas, kai reikia kompaktiškos šiluminės relės
• Sistemose, kuriose reikalingas fazių gedimo aptikimas ir 10 klasės suveikimo charakteristika
• Skydeliuose su ribota erdve, kur būtinas S00 dydis

Gera žinoti

Relė skirta naudoti su Siemens SIRIUS S00 dydžio kontaktoriais, tačiau gali būti montuojama ir atskirai naudojant atitinkamus priedus. Testavimo funkcija leidžia imituoti perkrovą ir patikrinti suveikimo mechanizmą neprijungus tikros apkrovos srovės. Visada užtikrinkite, kad srovės nustatymas atitiktų variklio vardinę srovę, kad išvengtumėte klaidingų suveikimų arba nepakankamos apsaugos.

Patarimas: prieš paleisdami patikrinkite, ar relės nustatymo diapazonas apima variklio vardinę srovę. Reguliariai atlikite testavimą, kad įsitikintumėte, jog apsauga veikia tinkamai.
