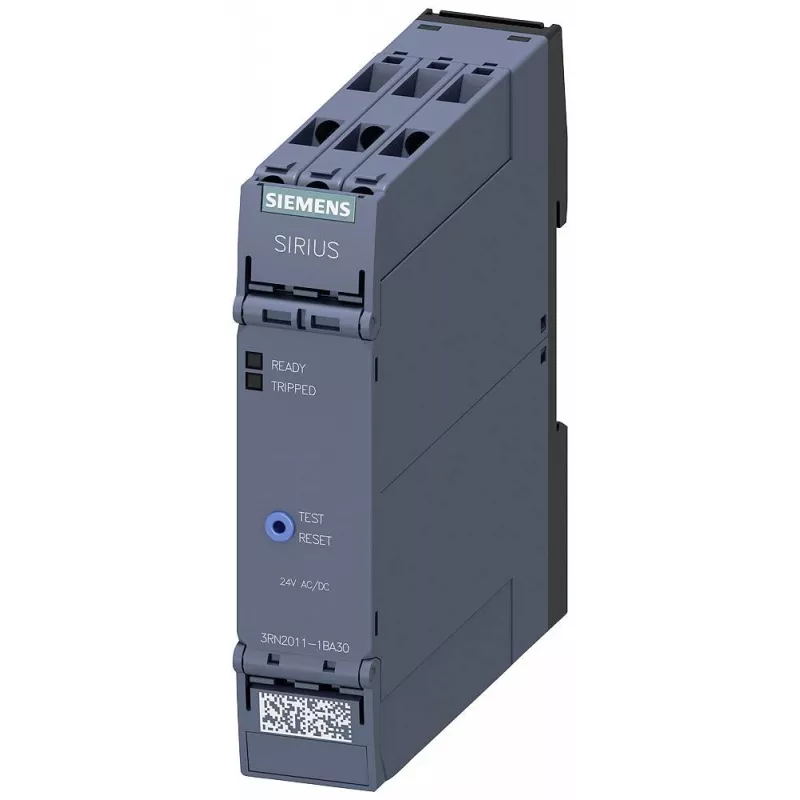

Siemens SIRIUS 3RN2 Termistoriaus variklio apsaugos relė 3RN2011-1BA30, 24 V AC/DC, 1 NO + 1 NC, varžtiniai gnybtai, DIN bėgelis

Kai variklio apvijos temperatūra tampa kritinė, kiekviena sekundė gali reikšti brangų remontą. Siemens SIRIUS 3RN2 serijos relė 3RN2011-1BA30 užtikrina tiesioginį termistorių stebėjimą ir leidžia laiku išvengti perkaitimo, išsaugant įrangos ilgaamžiškumą ir gamybos tęstinumą.

Kodėl verta rinktis

• Tiesioginis PTC termistorių jutimas – nereikia papildomų keitiklių, mažiau laidų, paprastesnė instaliacija.
• Galima prijungti iki 6 nuosekliai sujungtų PTC termistorių – vienas įrenginys apsaugo kelias apvijas ar variklius.
• Automatinis, rankinis arba nuotolinis atstatymas – lankstus prisitaikymas prie saugos reikalavimų.
• 1 NO + 1 NC pagalbiniai kontaktai – patogus signalizavimas ir valdymo grandinių integravimas.
• Varžtiniai gnybtai – patikimas ir ilgaamžis sujungimas pramoninėje aplinkoje.
• Montavimas ant 35 mm DIN bėgelio – greitas ir standartizuotas įrengimas spintose.

Kasdienis naudojimas

Ši relė nuolat stebi variklio apvijų temperatūrą per įmontuotus termistorius. Kai temperatūra viršija nustatytą ribą, relė suveikia ir atjungia valdymo grandinę, apsaugodama variklį nuo perkaitimo. Atstatymo režimas gali būti pasirenkamas: automatinis paleidimas arba rankinis patvirtinimas, atsižvelgiant į saugos reikalavimus.

Techninės specifikacijos

• Maitinimo įtampa: 24 V AC/DC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali izoliacijos įtampa: 300 V
• Nominali impulsinė atsparumo įtampa: 4 kV
• Darbinė temperatūra: nuo -25 iki +60 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Energijos suvartojimas: 1,5 W (DC), 1,5 VA (AC)
• Elektrinė tarnavimo trukmė: 10 000 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: 30 000 000 perjungimo ciklų
• Apsaugos klasė: IP20

Kam tinka

Idealiai tinka pramoniniams varikliams, kuriems reikalinga tiesioginė temperatūros kontrolė: siurbliai, ventiliatoriai, konvejeriai, kompresoriai ir kiti mechanizmai, veikiantys nuolat arba su didelėmis apkrovomis. Tinka įmonėms, kurioms svarbus patikimumas ir ilga įrenginių tarnavimo trukmė.

Kaip naudoti

Sumontuokite relę ant 35 mm DIN bėgelio. Prijunkite termistorius prie atitinkamų gnybtų, maitinimą – prie 24 V AC/DC šaltinio. Pagalbinius kontaktus naudokite valdymo grandinei. Nustatykite norimą atstatymo režimą. Rekomenduojama periodiškai tikrinti jungčių tvirtumą ir relės veikimą.

Patarimas: jei variklis veikia ypač svarbioje proceso vietoje, naudokite rankinį atstatymą – taip išvengsite netikėto paleidimo po perkaitimo ir galėsite įvertinti priežastį prieš tęsiant darbą.
