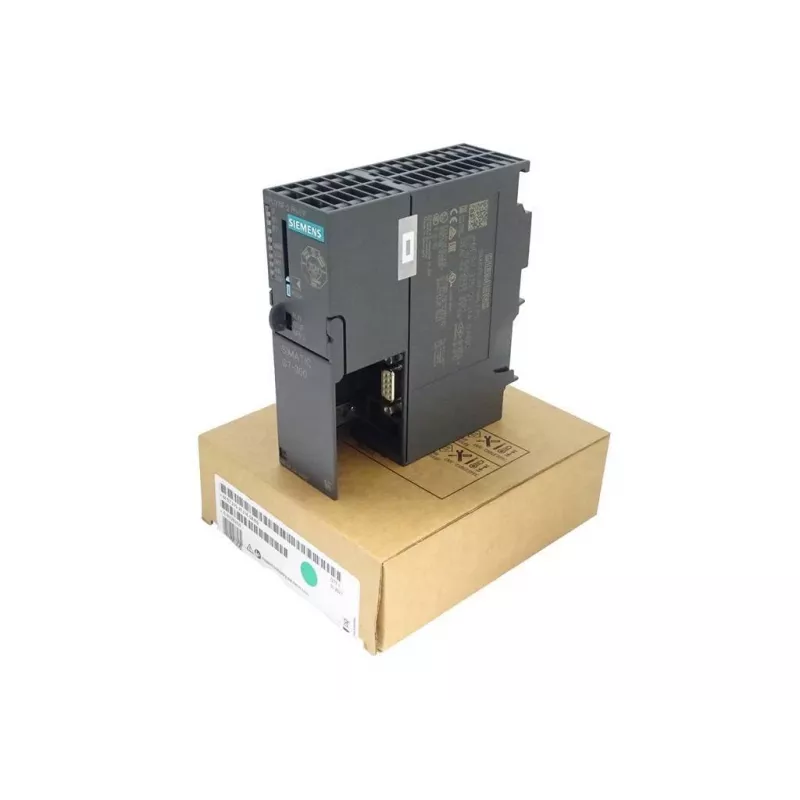

Siemens SIMATIC S7-300 CPU 315F-2 PN/DP, 512 KB darbo atmintis, saugos funkcijų centrinis procesorius 6ES73152FJ140AB0

Saugos funkcijų automatikoje vienas apdorojimo sutrikimas gali sustabdyti gamybą arba kelti grėsmę personalui. Siemens CPU 315F-2 PN/DP yra saugos funkcijų (fail-safe) centrinis procesorius, skirtas SIMATIC S7-300 serijai, viename kompaktiškame modulyje atliekantis tiek standartines, tiek su sauga susijusias valdymo užduotis. 512 KB darbo atminties ir integruoti PROFINET bei PROFIBUS sąsajos užtikrina reikiamą našumą ir junglumą reiklioms pramonės reikmėms.

Kam skirtas

Šis procesorius skirtas automatizavimo inžinieriams ir sistemų integratoriams, projektuojantiems saugą užtikrinančias valdymo sistemas gamyboje, procesų pramonėje ir mašinų gamyboje. Jis tinka sprendimams, kuriems reikalingas funkcinis saugumas iki SIL 3 / PL e kartu su standartine automatizacija viename valdiklyje.

Pagrindinės savybės

• Saugos funkcijų procesorius SIMATIC S7-300 sistemai, palaikantis saugos funkcijas ir standartinį valdymą.
• 512 KB darbo atminties programai ir duomenims.
• Integruotas PROFINET IO valdiklis / įrenginys su 2 prievadų jungikliu (2 x RJ45).
• Integruota MPI / PROFIBUS DP pagrindinio / pagalbinio bloko sąsaja, iki 12 Mbit/s.
• Spartus apdorojimas: 0,05 µs bitų operacija, 0,09 µs žodžio operacija, 0,3 µs slankaus kablelio operacija.
• Palaiko iki 256 saugos funkcijų įėjimų / išėjimų ir 128 saugos funkcijų periferinius įrenginius.
• Integruotas interneto serveris diagnostikai ir nuotolinei prieigai.
• Darbui būtina SIMATIC Micro Memory Card (MMC) atminties kortelė.

Specifikacijos

• Gaminio tipas: F-CPU (saugos funkcijų centrinis procesorius)
• Serija: SIMATIC S7-300
• Darbo atmintis: 512 KB
• 1-oji sąsaja: MPI / PROFIBUS DP (pagrindinis / pagalbinis blokas)
• 2-oji sąsaja: PROFINET IO (valdiklis / įrenginys, 2 prievadų jungiklis)
• PROFINET prievadai: 2 x RJ45 (integruotas jungiklis)
• PROFIBUS DP greitis: iki 12 Mbit/s
• Bitų apdorojimo laikas: 0,05 µs
• Žodžio apdorojimo laikas: 0,09 µs
• Slankaus kablelio apdorojimo laikas: 0,3 µs
• Maks. F-I/O: 256
• Maks. F-periferiniai įrenginiai: 128
• Integruotos funkcijos: diagnostika, interneto serveris
• Maitinimas: 24 V DC (per pagrindinės plokštės magistralę)
• Srovės suvartojimas (iš L+): 1,2 A
• Darbinė temperatūra: nuo 0 °C iki 60 °C
• Būtinas priedas: SIMATIC Micro Memory Card (MMC)
• Programavimo kalbos: LAD, FBD, STL, SCL, GRAPH

Naudojimo patarimai

Prieš pradedant darbą būtinai įdėkite SIMATIC Micro Memory Card; be jos procesorius neveiks. Saugos funkcijų taikymams naudokite atitinkamus F programavimo įrankius ir laikykitės Siemens saugos rekomendacijų. Integruotas interneto serveris leidžia patogiai atlikti diagnostiką be papildomos programinės įrangos.
