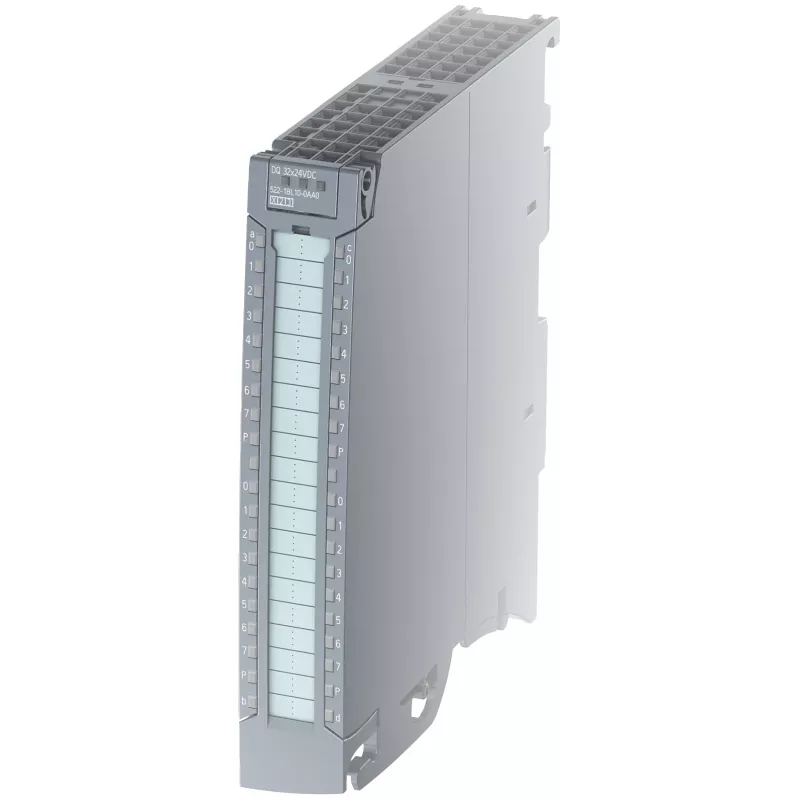

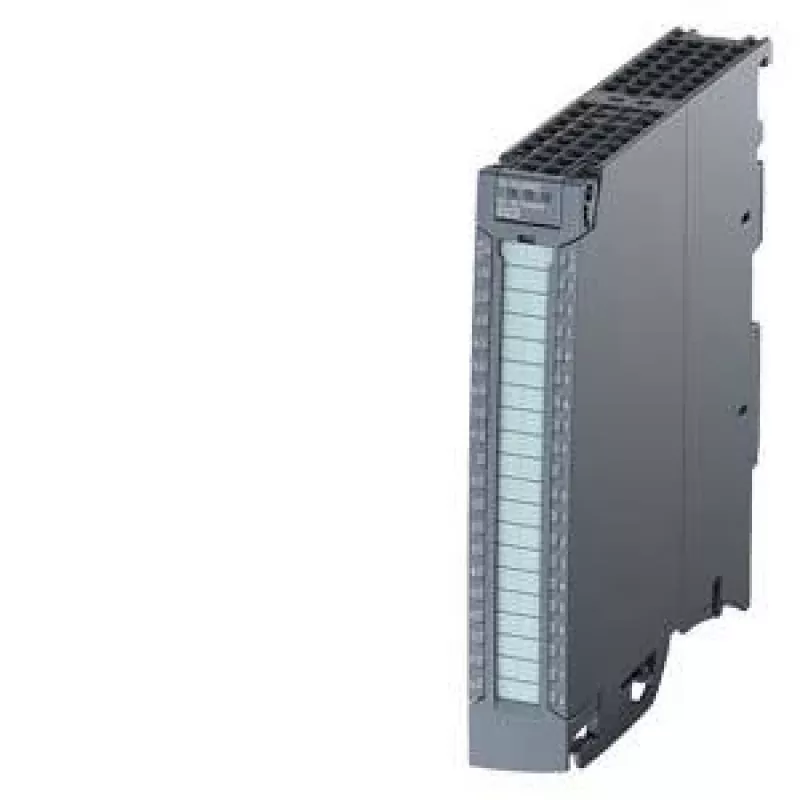

Siemens SIMATIC S7-1500 skaitmeninių išėjimų modulis DQ 32x24VDC/0.5A, 32 kanalai, sourcing (PNP), push-in priekinis jungtis, diagnostika | 6ES75221BL100AA0

32 skaitmeniniai išėjimai su individualia diagnostika – tai, ko reikia tankiems 24 V DC valdymo sprendimams SIMATIC S7-1500 sistemose. Modulis DQ 32x24VDC/0.5A užtikrina patikimą aktuatų valdymą ir leidžia greitai lokalizuoti gedimus, todėl mažina prastovų laiką ir didina produktyvumą.

Privalumai, svarbūs profesionalams

• 32 sourcing (PNP) išėjimai, kiekvienas iki 0,5 A – idealiai tinka kompaktiškai instaliacijai
• Grupės srovė iki 4 A (8 kanalų grupėje) – pakankama daugeliui pramoninių apkrovų
• Vieno kanalo diagnostika: nutrūkęs laidas, trumpasis jungimas, maitinimo įtampos sutrikimai
• Konfigūruojamos pakaitinės išėjimų reikšmės saugiai būsenai užtikrinti
• Push-in priekinis jungtis (40 kontaktų) – laidų prijungimas be įrankių
• LED indikatoriai kiekvienam kanalui, modulio būsenai ir klaidoms

Kaip naudojama kasdienėje veikloje

Modulis per foninę magistralę sklandžiai integruojamas į S7-1500 stotį. Kanapai izoliuoti nuo magistralės, o trumpojo jungimo ir perkrovos apsauga saugo tiek modulį, tiek prijungtus vykdymo elementus. Programinės įrangos atnaujinimas atliekamas vietoje, užtikrinant suderinamumą su ateities versijomis. Kompaktiškas korpusas ir montavimas ant DIN bėgelio palengvina įrengimą valdymo spintose.

Techninės specifikacijos

• Modulio tipas: skaitmeninių išėjimų modulis
• Serija: SIMATIC S7-1500
• Išėjimų skaičius: 32
• Išėjimo įtampa: 24 V DC
• Išėjimo srovė kanalui: 0,5 A
• Išėjimo srovė grupei: 4 A (8 kanalai grupėje)
• Išėjimų tipas: sourcing (PNP)
• Apsauga nuo trumpojo jungimo: taip
• Apsauga nuo perkrovos: taip
• Diagnostika: vieno kanalo (nutrūkęs laidas, trumpasis jungimas, maitinimo įtampa)
• Pakaitinės išėjimų reikšmės: konfigūruojamos
• Prijungimo tipas: push-in priekinis jungtis (40 kontaktų)
• Izoliacija: tarp kanalų ir foninės magistralės
• Galingumo nuostoliai: maks. 2,5 W
• Darbinė temperatūra: 0–60 °C
• Montavimas: DIN bėgelis
• Programinės įrangos atnaujinimas: taip
• Būsenos indikatoriai: LED būsenai, klaidai ir kanalų būsenai

Pabaigai

Didelis kanalų tankis ir išplėstinė diagnostika daro šį modulį patikimu pasirinkimu reiklioms automatizavimo užduotims, kuriose reikalingas tikslus valdymas ir greitas gedimų šalinimas.
