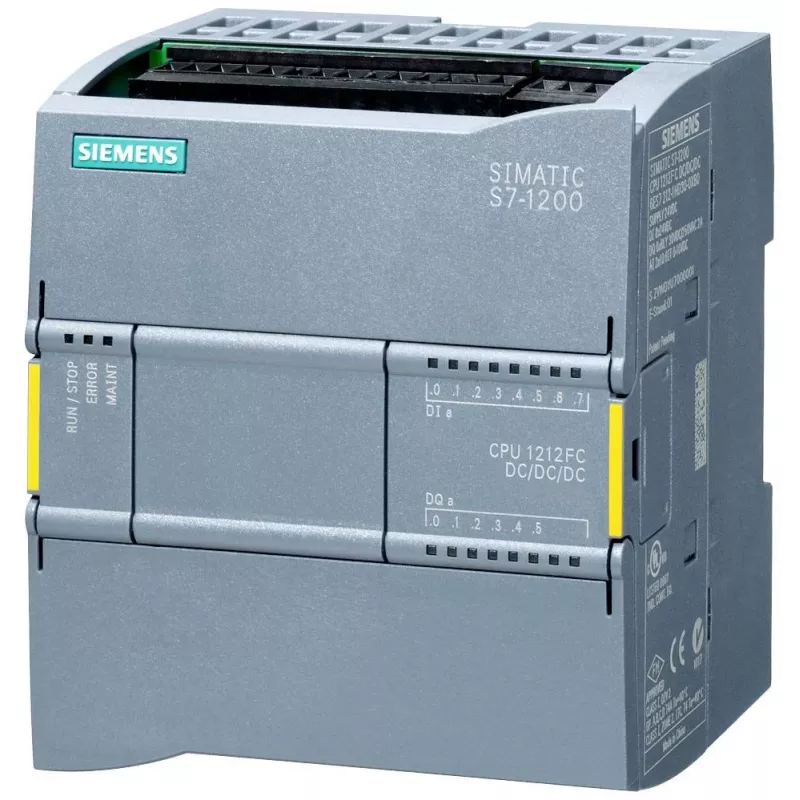

Siemens SIMATIC S7-1200F CPU 1212 FC kompaktiškas procesorius, 8 DI/4 DO/2 AI, PROFINET, 100 KB programinė atmintis, DC/DC/DC, fail-safe 6ES72121AF400XB0

Integruotas saugos valdymas tiesiogiai PLC – tai galimybė sumažinti išorinių saugos relių skaičių ir supaprastinti mašinos architektūrą. Siemens SIMATIC S7-1200F CPU 1212 FC su fail-safe funkcija leidžia patikimai valdyti saugos funkcijas toje pačioje sistemoje, kur atliekamos standartinės valdymo užduotys.

Privalumai, svarbūs inžinieriams ir projektuotojams

Komplektuojama 8 skaitmeniniais įėjimais, 4 skaitmeniniais išėjimais ir 2 analoginiais įėjimais, todėl daugeliui signalų nereikia papildomų modulių. PROFINET sąsaja užtikrina sklandų integravimą į pramoninius tinklus, o 100 KB programinės ir 100 KB duomenų atminties pakanka sudėtingai valdymo logikai. Procesoriaus greitis – 0,08 µs vienai bitų operacijai.

Kam tinka

• Saugos kritiniams sprendimams, kai reikalingas integruotas fail-safe valdymas
• Mašinų ir procesų automatizavimui su DC/DC/DC maitinimo šaltiniu
• Kompaktiškoms instaliacijoms, kuriose reikia integruotų I/O ir PROFINET ryšio

Pagrindinės specifikacijos

• CPU tipas: kompaktiškas procesorius, SIMATIC S7-1200F serija
• Maitinimas: DC/DC/DC, 20,4–28,8 V DC
• Integruoti I/O: 8 DI (24 V DC), 4 DO (24 V DC), 2 AI (0–10 V DC)
• Ryšys: 1 x PROFINET (RJ45)
• Atmintis: 100 KB programa, 100 KB duomenys, 4 MB įkėlimo
• Išplėtimas: iki 8 signalų modulių, 3 ryšio modulių, 2 signalų plokščių
• Integruotas judesio valdymas: 4 ašys; PID reguliatoriai: 16
• Darbinė temperatūra: nuo -20 iki +60 °C (horizontalus montavimas)
• Apsaugos klasė: IP20

Kaip naudoti

Modulis montuojamas į standartinę DIN bėgelę, prijungiamas prie 24 V DC maitinimo ir PROFINET tinklo. Saugos funkcijos konfigūruojamos Siemens TIA Portal aplinkoje, o fail-safe programa kuriama pagal atitinkamus saugos reikalavimus. Dėl integruotų I/O ir kompaktiško korpuso sprendimas tinka tiek naujiems projektams, tiek esamų sistemų atnaujinimui.

Patarimas: planuodami saugos funkcijas, iš anksto įvertinkite reikiamą PROFINET tinklo pralaidumą ir įrenginio adresaciją – tai palengvins paleidimo darbus. Taip pat numatykite atsarginį maitinimo šaltinį, kad išvengtumėte netikėtų sustabdymų gamyboje.
