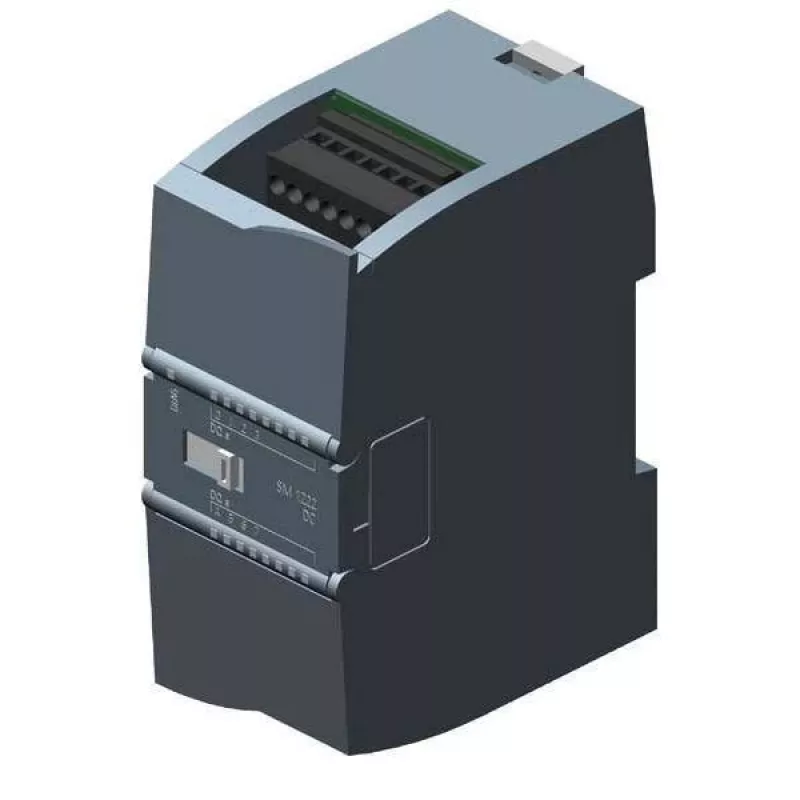

Siemens SIMATIC S7-1200 skaitmeninių išėjimų modulis SM 1222, 8 relių išėjimai, 2 A, 5-30 V DC / 5-250 V AC, varžtiniai gnybtai, DIN bėgelis 6ES72221BF320XB0

Kai reikia valdyti kontaktorių, vožtuvų ar signalinių lempučių grandines, patikimas tiek nuolatinės, tiek kintamosios srovės komutavimas tampa kasdienio darbo dalimi. Siemens SM 1222 modulis su 8 relių išėjimais užtikrina, kad jūsų SIMATIC S7-1200 sistema galės tiesiogiai įjungti ir išjungti įvairius vykdymo mechanizmus, nereikalaujant papildomų tarpinių relių.

Kodėl verta rinktis šį modulį

• 8 relių išėjimai, kurių kiekvienas atlaiko iki 2 A (varžinė apkrova) – galite valdyti galingesnius įrenginius be papildomų stiprintuvų.
• Platus išėjimo įtampos diapazonas: nuo 5 V DC iki 30 V DC ir nuo 5 V AC iki 250 V AC – lankstumas derinant skirtingas grandines.
• Galvaninė izoliacija tarp kanalų ir pagrindinės plokštės, taip pat tarp atskirų kanalų – sumažina trukdžius ir apsaugo PLC.
• Kiekvieno išėjimo LED indikacija – greitas vizualus sistemos būsenos patikrinimas.
• Varžtiniai gnybtai – patikimas ir lengvai prižiūrimas laidų prijungimas.
• Montavimas ant DIN bėgelio – greitas įdiegimas į spintą.
• Komutavimo dažnis iki 100 Hz varžinei apkrovai – tinka dažnam perjungimui.

Techninės specifikacijos

• Modulio tipas: skaitmeninių išėjimų modulis
• Suderinamumas: SIMATIC S7-1200 serija
• Skaitmeninių išėjimų skaičius: 8
• Išėjimų tipas: relė
• Išėjimo srovė vienam kanalui: 2 A (varžinė apkrova)
• Išėjimo įtampa (DC): 5–30 V DC
• Išėjimo įtampa (AC): 5–250 V AC
• Elektros izoliacija: yra (tarp kanalų ir pagrindinės plokštės, tarp kanalų)
• Apsauga nuo trumpojo jungimo: nėra (reikalingas išorinis saugiklis)
• Komutavimo dažnis (varžinė apkrova): 100 Hz
• Komutavimo dažnis (indukcinė apkrova): 0,5 Hz
• Prijungimas: varžtiniai gnybtai
• Montavimas: DIN bėgelis
• Darbinė temperatūra (horizontali): nuo -20 iki +60 °C
• Galingumo nuostoliai: maks. 4,5 W
• Būsenos indikacija: taip (LED kiekvienam išėjimui)

Kam skirtas

Automatinio valdymo inžinieriams ir sistemų integratoriams, kurie plečia SIMATIC S7-1200 PLC skaitmeninių išėjimų skaičių. Ypač naudingas, kai reikia komutuoti skirtingos įtampos grandines arba užtikrinti galvaninę izoliaciją tarp kanalų ir pagrindinės plokštės.

Kaip naudoti

Modulis montuojamas ant DIN bėgelio šalia PLC ar kitų modulių. Prijunkite varžtinius gnybtus prie vykdymo mechanizmų (kontaktorių, vožtuvų, lempučių) pagal schemą. Konfigūruokite išėjimus TIA Portal programinėje įrangoje. Prieš pirmą įjungimą įsitikinkite, kad kiekviena grandinė turi tinkamą išorinį saugiklį.

Patarimas: jei jungiate indukcines apkrovas (pvz., variklius, solenoidus), sumontuokite išorinius slopinimo elementus (RC grandines, diodus) prie relės kontaktų – taip prailginsite modulio tarnavimo laiką. Nepamirškite, kad modulis neturi įmontuotos apsaugos nuo trumpojo jungimo, todėl kiekvienam išėjimui būtina numatyti atskirą saugiklį.
