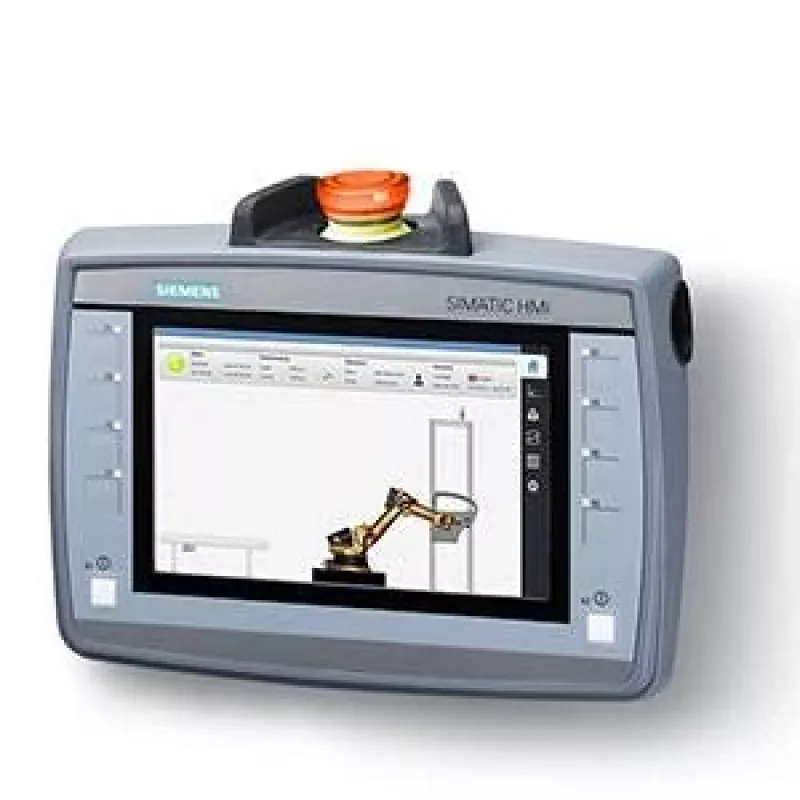

Siemens SIMATIC HMI KTP700F Mobile 7 inch TFT jutiklinis skydelis su PROFINET, IP65, avarinio sustabdymo ir patvirtinimo mygtukais 6AV21252GB230AX0

Kai operatoriui tenka judėti palei liniją, stacionarus valdymo pultas priverčia kaskart grįžti prie vieno taško. Siemens SIMATIC HMI KTP700F Mobile pašalina šį trūkumą – 7 colių jutiklinis skydelis su integruotomis saugos funkcijomis atsiduria operatoriaus rankose, todėl avarinį sustabdymą ar aliarmo patvirtinimą galima atlikti ten, kur tuo metu esama.

Kam skirta

Įrenginys skirtas mašinų gamintojams ir gamyklų operatoriams, kuriems reikia nešiojamos, saugos reikalavimus atitinkančios sąsajos paleidimo, techninės priežiūros ir valdymo darbams. Tinka pakavimo, medžiagų judėjimo ir automatinio surinkimo srityse, kur operatoriai juda palei liniją.

Pagrindinės savybės

• 7 colių plataus formato TFT ekranas, 800 x 480 pikselių raiška, 16 mln. spalvų – aiškus vaizdas.
• Rezistencinis jutiklinis ekranas veikia su pirštinėmis – idealu pramonėje.
• Integruoti saugos elementai: 3 pakopų patvirtinimo mygtukas, avarinio sustabdymo mygtukas ir raktų jungiklis.
• PROFINET sąsaja patikimam ryšiui su Siemens PLC.
• USB 2.0 Type A prievadas duomenų perdavimui ir priežiūrai.
• Priekinis skydelis atitinka IP65 (atsparus dulkėms ir vandeniui); galinis – IP20.
• Veikia su Windows CE 6.0, 12 MB naudotojo atminties, konfigūruojama per TIA Portal WinCC Comfort V13 SP1 UPD3 ar naujesnę.
• Maitinimas: 24 V DC (19,2–28,8 V), maks. srovės suvartojimas 1,2 A.
• Darbinė temperatūra: 0–45 °C.

Specifikacijos

• Ekranas: 7" TFT, 800 x 480 pikselių, 16 mln. spalvų, reguliuojamas LED apšvietimas.
• Jutiklinis ekranas: rezistencinis.
• Procesorius: ARM.
• Naudotojo atmintis: 12 MB.
• Operacinė sistema: Windows CE 6.0.
• Sąsajos: PROFINET (Ethernet), USB 2.0 Type A.
• Saugos funkcijos: 3 pakopų patvirtinimo mygtukas, avarinio sustabdymo mygtukas, raktų jungiklis.
• Korpuso apsauga: priekis IP65, galas IP20.
• Maitinimas: 24 V DC (19,2–28,8 V), maks. 1,2 A.
• Konfigūravimo programinė įranga: TIA Portal WinCC Comfort V13 SP1 UPD3 ar naujesnė.
• Darbinė temperatūra: 0–45 °C.

Kaip naudoti

Nešiojamas skydelis laikomas rankoje arba tvirtinamas prie specialaus laikiklio. Prieš pradedant darbą įsitikinkite, kad maitinimo įtampa neviršija 19,2–28,8 V DC ribų. Prijunkite PROFINET kabelį prie PLC tinklo, o USB prievadą naudokite programai įkelti ar duomenims rinkti. Konfigūravimui naudokite TIA Portal WinCC Comfort V13 SP1 UPD3 arba naujesnę versiją. Rezistencinis ekranas tiksliausiai valdomas pieštuku arba pirštinėmis.

Patarimas: prieš paleisdami gamybinę liniją, patikrinkite, ar avarinio sustabdymo grandinė tinkamai sujungta ir veikia. Reguliariai valykite ekraną minkšta, drėgna šluoste, kad išliktų jutiklio jautrumas. Saugokite įrenginį nuo stiprių smūgių ir tiesioginių vandens srautų, nepaisant IP65 priekinio skydo.
