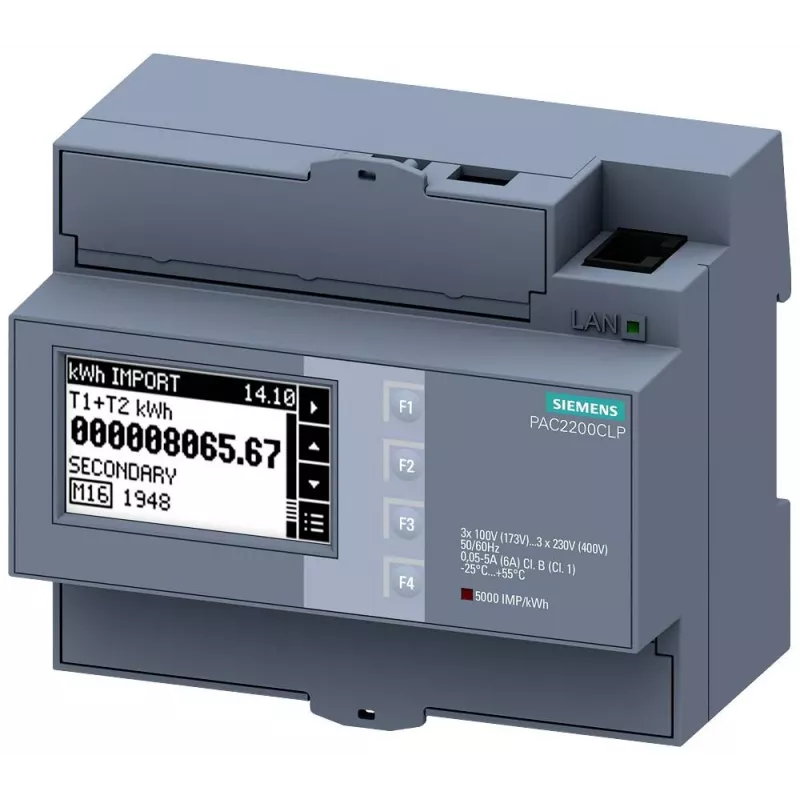

Siemens Sentron 7KM PAC2200 universalus matavimo prietaisas 7KM2200-2EA00-1JB1

Kai reikia tiksliai stebėti energijos suvartojimą gamyboje ar pastato elektros skirstymo sistemoje, kiekvienas netikslumas gali brangiai kainuoti. Siemens Sentron 7KM PAC2200 universalus matavimo prietaisas surenka elektros parametrus itin dideliu tikslumu, kad energijos valdymas būtų pagrįstas patikimais duomenimis, o ne prielaidomis.

Privalumai, svarbūs profesionalams

Integruotos Ethernet ir RS485 sąsajos leidžia lanksčiai komunikuoti per Modbus TCP, PROFINET ir Modbus RTU. Grafinis LCD ekranas užtikrina aiškius rodmenis vietoje, o integruotas interneto serveris suteikia galimybę nuotoliniu būdu konfigūruoti ir stebėti įrenginį. Du skaitmeniniai įėjimai ir du skaitmeniniai išėjimai palaiko tarifų perjungimą, impulsų skaičiavimą ir aliarmo funkcijas – tai praplečia prietaiso panaudojimo galimybes.

Kam tinka

• Pramoninis energijos stebėjimas ir atskirų grandinių apskaita
• Pastatų automatizavimas ir elektros skirstymo sistemos
• Duomenų centrai, kuriems reikalinga tiksli energijos suvartojimo apskaita
• Integracija į SCADA ir energijos valdymo sistemas

Pagrindinės specifikacijos

• Įtampos matavimo diapazonas: 10–288 V AC (L-N), 17–500 V AC (L-L)
• Srovės matavimas per išorinius srovės transformatorius su 1 A / 5 A antrine apvija
• Dažnių diapazonas: 45–65 Hz
• Pagalbinis maitinimas: 95–240 V AC/DC
• Montavimas: DIN bėgelis, 4TE plotis
• Apsaugos klasė: IP40 priekinė dalis, IP20 gnybtai
• Matavimo kategorija: CAT III 300 V / CAT II 500 V

Kaip naudoti

Prietaisas montuojamas ant DIN bėgelio. Prieš pradedant matavimus, būtina prijungti tinkamus srovės transformatorius. Konfigūravimas atliekamas per prietaiso meniu arba interneto serverį. Duomenų perdavimui galima pasirinkti Modbus TCP, PROFINET arba Modbus RTU protokolą. Aktyviosios energijos tikslumo klasė 0,5S pagal IEC 61557-12 užtikrina patikimus duomenis atsiskaitymams ir analizei.

Patarimas: siekiant užtikrinti ilgalaikį ir tikslų energijos duomenų rinkimą sudėtingose pramoninėse aplinkose, PAC2200 naudokite kartu su kokybiškais srovės transformatoriais ir integruokite į esamą Modbus arba PROFINET tinklą. Reguliariai tikrinkite ryšio parametrus ir programinės įrangos naujinimus.
