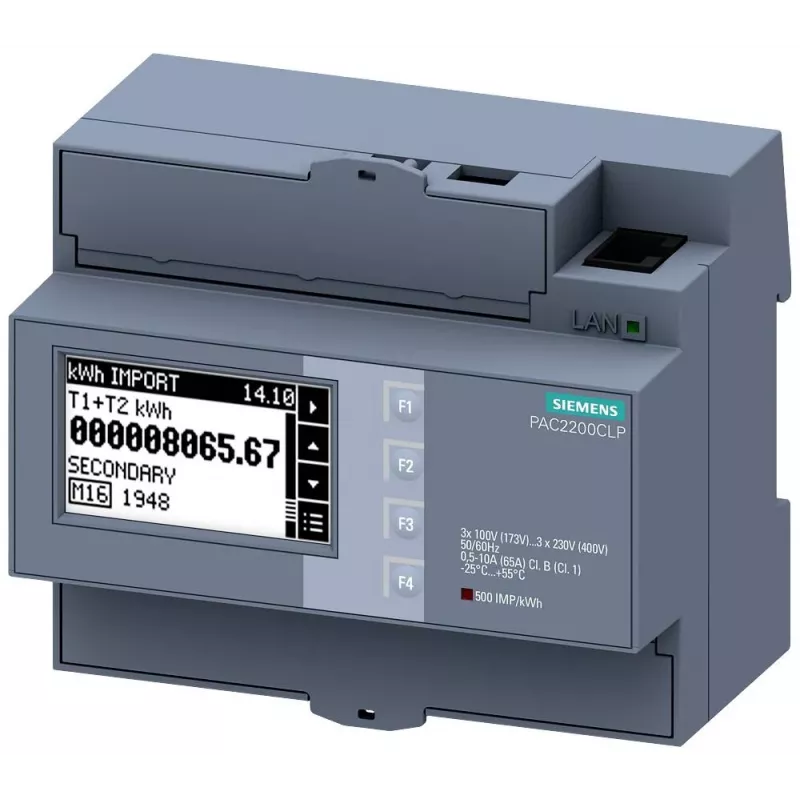

Siemens SENTRON 7KM PAC2200 galios stebėjimo įrenginys 7KM2200-2EA40-1JB1

Energijos suvartojimo matavimas trijų fazių sistemose tampa tikslus ir lengvai integruojamas, kai skirstomojoje spintoje sumontuojamas Siemens SENTRON PAC2200. Šis DIN bėgių tvirtinamas įrenginys užtikrina 0,5S klasės aktyviosios energijos matavimo tikslumą pagal IEC 61557-12, todėl tinka tiek komerciniams pastatams, tiek duomenų centrams, tiek pramonės įmonėms, kuriose reikalinga patikima energijos apskaita ir apkrovų analizė.

Kodėl verta rinktis PAC2200

• Tiesioginis įtampos matavimas iki 480 V AC (tarpfazinė) ir 277 V AC (fazinė) – nereikia papildomų įtampos transformatorių.
• Srovės matavimas naudojant išorinius srovės transformatorius – lankstus sprendimas įvairioms instaliacijoms.
• 0,5S tikslumo klasė pagal IEC 61557-12 – patikimi duomenys energijos išlaidų paskirstymui.
• RS485 sąsaja su Modbus RTU protokolu – paprastas integravimas į pastato valdymo sistemas (BMS) ar SCADA.
• LCD ekranas su apšvietimu – aiškus rodmenų nuskaitymas net prastai apšviestose spintose.
• 1 skaitmeninis įėjimas ir 1 skaitmeninis išėjimas – galimybė stebėti papildomus signalus ar valdyti išorinius įrenginius.
• Pagalbinis maitinimas 95–240 V AC/DC – suderinamumas su plačiu maitinimo šaltinių spektru.
• THD matavimas įtampai ir srovei – galimybė analizuoti harmonines iškraipas ir užtikrinti elektros kokybę.

Kam skirtas

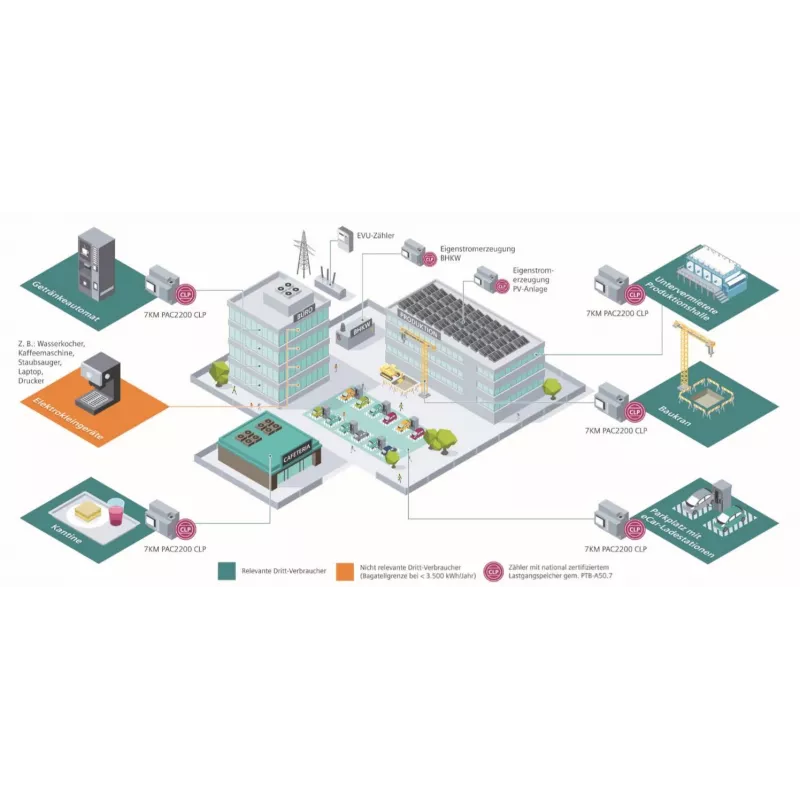

PAC2200 puikiai tinka inžinieriams ir techniniam personalui, atsakingiems už energijos vartojimo stebėjimą gamyklose, prekybos centruose, biurų pastatuose ar serverinėse. Įrenginys leidžia atlikti atskirų grandinių apskaitą, stebėti kritinius maitinimo šaltinius, atlikti energijos auditus bei integruoti duomenis į automatizuotas ataskaitų sistemas per PLC ar BMS.

Techniniai duomenys

• Matavimo įtampa: iki 480 V AC (L-L), 277 V AC (L-N)
• Srovės matavimas: per išorinius srovės transformatorius
• Aktyviosios energijos tikslumo klasė: 0,5S pagal IEC 61557-12
• Sąsaja: RS485, Modbus RTU
• Ekranas: LCD su apšvietimu
• Skaitmeniniai įėjimai/išėjimai: 1/1
• Pagalbinis maitinimas: 95–240 V AC/DC
• Matuoja THD įtampai ir srovei
• Aplinkos temperatūra: -10…+55 °C
• Montavimas: DIN bėgis, 4 modulių plotis

Naudojimo patarimai

Sumontavę PAC2200, nedelsdami sukonfigūruokite Modbus RTU adresą ir perdavimo greitį, kad išvengtumėte konfliktų su kitais tinklo įrenginiais. Reguliariai tikrinkite THD reikšmes – padidėję harmonikai gali rodyti elektros kokybės problemas, kurias laiku pašalinus išvengsite brangių remontų. Jei naudojate srovės transformatorius, įsitikinkite, kad jų perdavimo koeficientas teisingai įvestas į įrenginį – nuo to priklauso matavimų tikslumas. Laikykitės gamintojo nurodytų montavimo taisyklių ir užtikrinkite tinkamą vėdinimą skirstomojoje spintoje.
