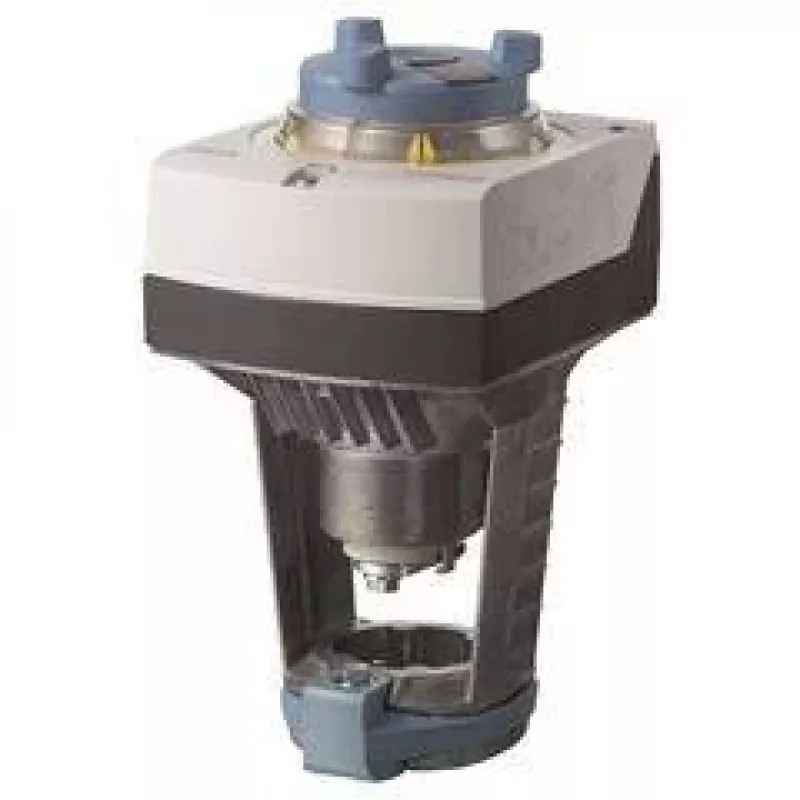

SIEMENS SAX61.03 elektromotorinis pavara, 800 N, AC 24 V, 3 padėčių, 20 mm eiga (S55150-A100)

Kai reikia patikimo ir galingo vožtuvų valdymo pastatų automatizavimo sistemose, SIEMENS SAX61.03 elektromotorinis pavara su 800 N jėga yra sprendimas, kuris užtikrina ilgalaikį stabilumą. Ši pavara skirta tiesioginiam montavimui ant Siemens VVF, VXF, VVG ir VXG serijos vožtuvų, todėl puikiai tinka šildymo, vėdinimo ir oro kondicionavimo sistemoms.

Privalumai, svarbūs profesionalams

• Didelė 800 N jėga leidžia valdyti net didelius vožtuvus, užtikrinant patikimą veikimą.
• 3 padėčių valdymo signalas ir AC 24 V maitinimas – standartinis sprendimas pastatų automatizavimo sistemose.
• 20 mm eiga ir 30 s veikimo laikas (11 mm eigai) užtikrina tikslų vožtuvo padėties nustatymą.
• Rankinis valdymas šešiabriauniu raktu palengvina paleidimą ir techninę priežiūrą.
• Du reguliuojami pagalbiniai SPDT jungikliai leidžia gauti galinių padėčių grįžtamąjį ryšį.
• IP54 apsaugos klasė ir die-cast aliuminio pagrindas su plastikiniu dangteliu užtikrina ilgaamžiškumą net ir sudėtingomis sąlygomis.

Kam skirtas šis produktas

SIEMENS SAX61.03 skirtas HVAC sistemų projektuotojams, montuotojams ir pastatų techninės priežiūros specialistams, kurie vertina patikimumą ir ilgalaikę vertę. Jis idealiai tinka naujiems projektams ar esamų sistemų atnaujinimui, kai reikalingas didelės jėgos elektromotorinis pavara su 3 padėčių valdymu.

Pagrindinės techninės specifikacijos

• Pavaros tipas: elektromotorinis
• Valdymo jėga: 800 N
• Nominali įtampa: AC 24 V
• Valdymo signalas: 3 padėčių
• Veikimo laikas (11 mm eigai): 30 s
• Maksimali eiga: 20 mm
• Energijos suvartojimas: 5 VA
• Pagalbiniai jungikliai: 2 (SPDT, reguliuojami)
• Apsaugos klasė: IP54
• Aplinkos temperatūra (veikimo): -5...50 °C
• Kabelio ilgis: 0,9 m
• Rankinis valdymas: taip (su šešiabriauniu raktu)
• Dažnis: 50/60 Hz
• Montavimo tipas: tiesioginis montavimas ant Siemens vožtuvų
• Korpuso medžiaga: die-cast aliuminio pagrindas, plastikinis dangtelis
• Vožtuvų suderinamumas: Siemens VVF, VXF, VVG, VXG serijos
• Elektros prijungimas: iš anksto prijungtas kabelis
• Grįžtamasis ryšys: 2 pagalbiniai jungikliai galinėms padėtims

Naudojimo patarimai

Montuodami SIEMENS SAX61.03, įsitikinkite, kad vožtuvas ir pavara yra tinkamai sujungti, o maitinimo įtampa atitinka AC 24 V. Naudokite rankinį valdymą paleidimo metu, kad galėtumėte lengvai nustatyti vožtuvo eigą. Reguliariai tikrinkite pagalbinių jungiklių veikimą, kad užtikrintumėte tikslią grįžtamąją informaciją apie vožtuvo padėtį. Dėl IP54 apsaugos klasės pavara gali būti naudojama įvairiose aplinkose, tačiau venkite tiesioginio vandens poveikio.

Galutinė pastaba

SIEMENS SAX61.03 sujungia didelę jėgą, tikslų valdymą ir patvarią konstrukciją, todėl yra patikimas komponentas reiklioms HVAC sistemoms. Pasirinkę šią pavarą, investuojate į ilgalaikį sistemos stabilumą ir efektyvumą.
