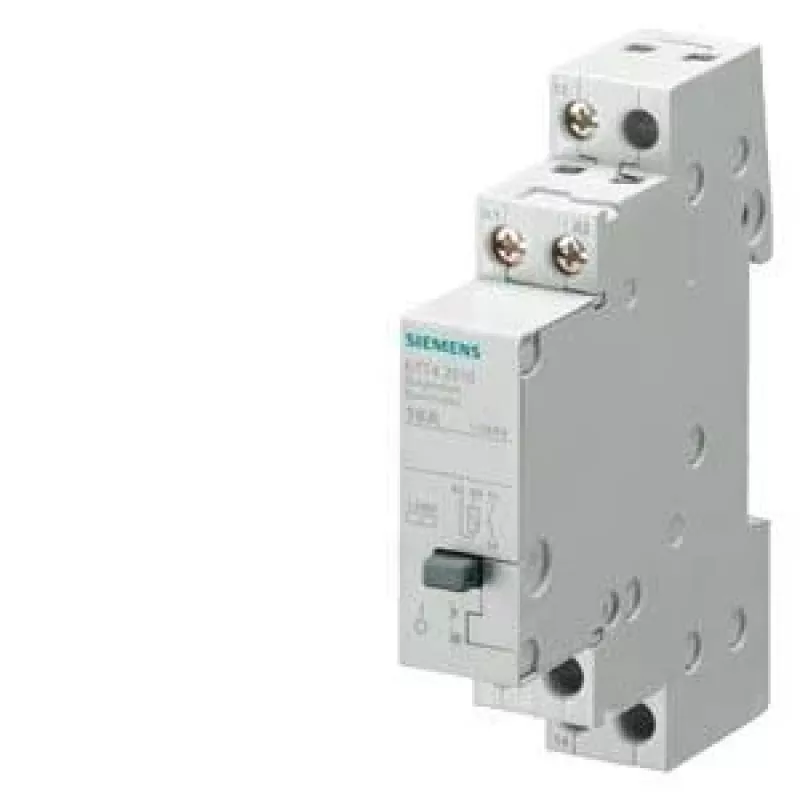

SIEMENS perjungimo relė 5TT42070, 2 perjungimo kontaktai, 230 V AC ritė, 16 A

Valdymo spintose, kur kiekvienas modulis skaičiuojamas, ši SIEMENS relė užima vos 18 mm DIN bėgio pločio, tačiau perjungia iki 16 A apkrovas. Tai reiškia mažiau atskirų komponentų, paprastesnį montavimą ir patikimą veikimą ilgus metus.

Kodėl verta rinktis

• 2 perjungimo kontaktai (SPDT) – lankstus valdymas tiek įjungimo, tiek perjungimo schemose.
• 230 V AC ritė – tiesioginis prijungimas prie standartinio tinklo, nereikia papildomo maitinimo šaltinio.
• 16 A vardinė kontaktų srovė – pakanka apšvietimo, šildymo ir variklių valdymo grandinėms.
• DIN bėgio montavimas, 1 modulio plotis (18 mm) – taupo vietą skydelyje.
• Sraigtiniai gnybtai – patikimas ir greitas laidų prijungimas.

Kasdienis naudojimas

Relė atlaiko varžinę apkrovą iki 3680 VA esant 230 V AC. Mechaninis patikimumas – 1 000 000 ciklų, elektrinis – 100 000 ciklų. Tai leidžia ją naudoti dažnai perjungiamose grandinėse, pavyzdžiui, automatizuotame apšvietime ar šildymo valdyme.

Techniniai duomenys

• Gaminio tipas: perjungimo relė
• Kontaktų konfigūracija: 2 perjungimo kontaktai (SPDT)
• Vardinė ritės įtampa: 230 V AC
• Vardinė kontaktų srovė: 16 A
• Vardinis dažnis: 50/60 Hz
• Maks. perjungimo galia (varžinė apkrova): 3680 VA
• Ritės energijos suvartojimas: 1,5 VA
• Montavimo tipas: DIN bėgis
• Modulio plotis: 1 TE (18 mm)
• Prijungimo tipas: sraigtiniai gnybtai
• Gnybtų talpa (vientisas laidas): 0,5–4 mm²
• Gnybtų talpa (suvytas laidas): 0,5–2,5 mm²
• Mechaninis patikimumas: 1 000 000 ciklų
• Elektrinis patikimumas: 100 000 ciklų
• Darbinė temperatūra: nuo -25 iki +55 °C
• Sandėliavimo temperatūra: nuo -40 iki +70 °C
• Apsaugos laipsnis (prietaisas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Viršįtampių kategorija: III

Kam tinka

Elektrikams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kurie vertina patikimus, sertifikuotus komponentus. Idealiai tinka pramoniniams skydeliams, komercinių pastatų inžinerinėms sistemoms ir mažesniems projektams, kur reikia kompaktiško sprendimo.

Kaip naudoti

Relė montuojama ant standartinio 35 mm DIN bėgio. Prie ritės gnybtų prijunkite 230 V AC valdymo įtampą, o prie kontaktų – perjungiamą grandinę. Laidus sujungti galima vientisus iki 4 mm² arba suvytus iki 2,5 mm². Prieš įjungiant rekomenduojama patikrinti kontaktų konfigūraciją ir apkrovos atitikimą.

Patarimas: jei perjungiate indukcinę apkrovą (variklį, transformatorių), sumontuokite gesinimo grandinę, kad prailgintumėte kontaktų tarnavimo laiką. Reguliariai patikrinkite gnybtų priveržimą – tai paprasta prevencija, užtikrinanti stabilų ryšį.
