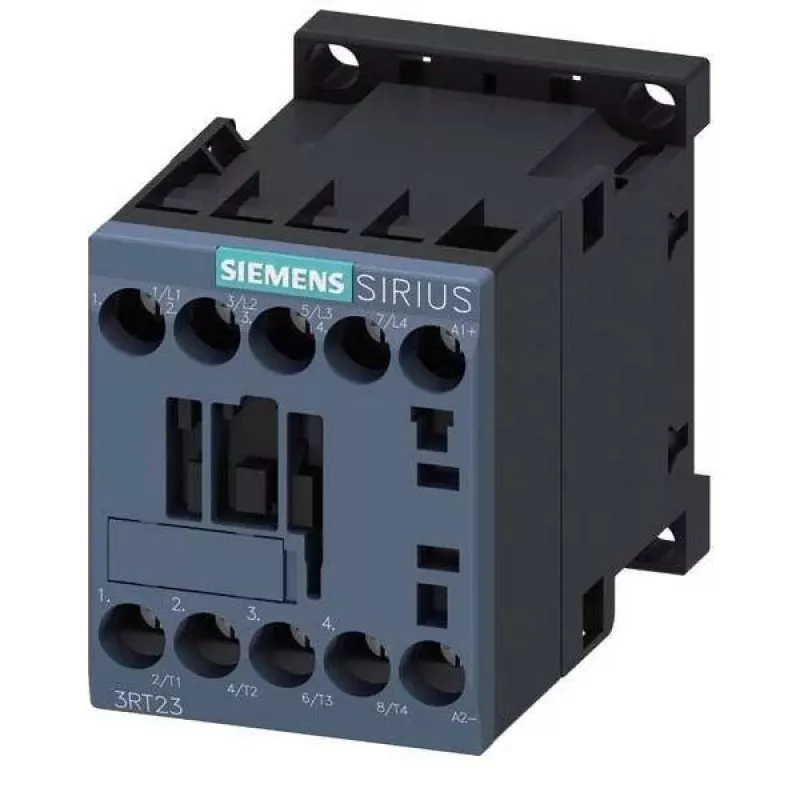

SIEMENS Kontaktorius 22A 24VDC 4S 3RT2317-1BB40

Pramonės automatizavimo inžinieriams ir elektros sistemų projektuotojams, ieškantiems patikimo motorų valdymo sprendimo, SIEMENS 3RT2317-1BB40 kontaktorius iš SIRIUS serijos yra skirtas ilgalaikiam ir stabilam darbui. Su 24 V DC valdymo įtampa ir keturiais normaliai atidarytais pagrindiniais kontaktais, jis užtikrina patikimą variklių iki 11 kW perjungimą esant 400 V įtampai. Kompaktiškas S0 dydis ir varžtiniai gnybtai palengvina montavimą valdymo spintose ir ant DIN bėgių.

Privalumai

• Vardinė darbinė srovė 22 A prie AC-3, 400 V
• Valdymo maitinimo įtampa: 24 V DC
• 4 normaliai atidaryti pagrindiniai poliai, be pagalbinių kontaktų
• Mechaninis atsparumas 30 milijonų veikimo ciklų
• Vardinė izoliacijos įtampa 690 V, impulsų atsparumas 6 kV

Kasdienis naudojimas

Šis kontaktorius sukurtas dažnam perjungimui pramoninėje aplinkoje. Su elektriniu atsparumu 10 milijonų ciklų ir plačiu darbinės temperatūros diapazonu nuo -25 iki +60 °C, jis išlaiko patikimą veikimą reikliose aplikacijose. Varžtiniai gnybtai užtikrina saugų prijungimą, o įrenginį galima montuoti ant DIN bėgio arba varžtais, suteikiant lankstumą montavimui.

Techninės specifikacijos

• Vardinė darbinė srovė (AC-3): 22 A prie 400 V
• Vardinė darbinė galia (AC-3): 11 kW prie 400 V
• Polių skaičius: 4
• Valdymo maitinimo įtampa: 24 V DC
• Pagalbiniai kontaktai: 4 NO
• Dydis: S0
• Prijungimo tipas: varžtiniai gnybtai
• Montavimo tipas: DIN bėgis / varžtinis montavimas
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Elektrinis atsparumas: 10 000 000 veikimo ciklų
• Mechaninis atsparumas: 30 000 000 veikimo ciklų
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947-4-1, EN 60947-4-1
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo apsauga (gG saugiklis): 35 A

Pabaigos pastaba

3RT2317-1BB40 siūlo patikrintą sprendimą motorų valdymui, derinant tvirtą konstrukciją su nuosekliu perjungimo našumu.
