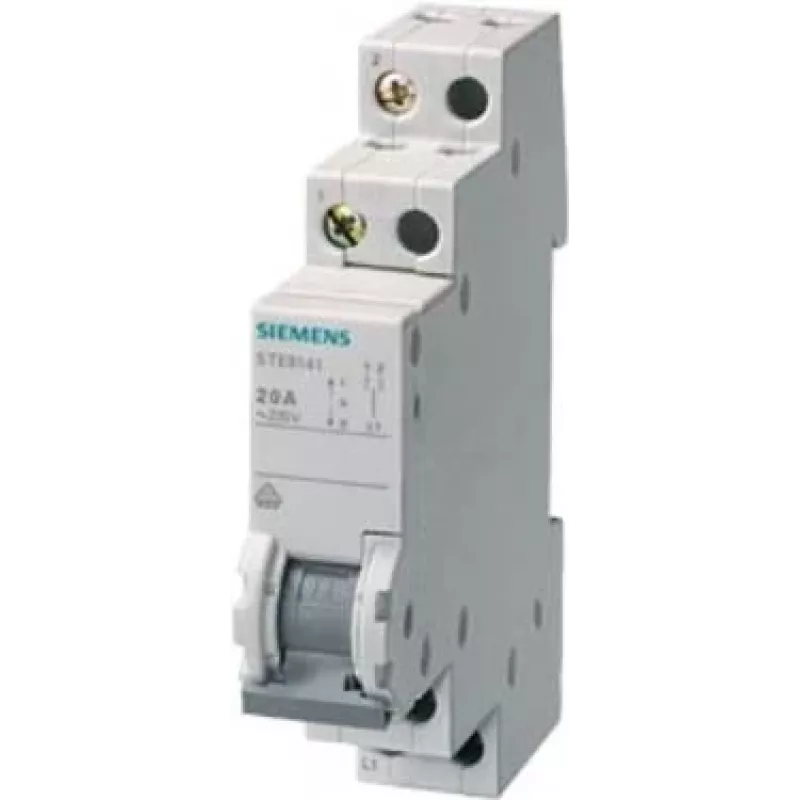

Siemens Group Switch 5TE8142 2 polių 16A perjungimo DIN bėgelio

Vieno modulio pločio korpusas – tai, ką pastebėsite pirmiausia: Siemens 5TE8142 grupės perjungiklis užima vos 1 TE (18 mm) DIN bėgelyje, todėl lieka vietos kitiems grandinės elementams. Skydinėse, kur kiekvienas modulis skaičiuojamas, šis sprendimas leidžia perjungti dvi grandines rankiniu būdu neaukojant vietos.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia patikimo rankinio perjungiklio apšvietimo grupėms, mažiems varikliams ar valdymo grandinėms gyvenamosiose ir komercinėse paskirstymo dėžėse. Tinka ten, kur reikia aiškaus, mechaniškai patvaraus perjungimo be papildomos automatizacijos.

Pagrindiniai privalumai

• 2 polių perjungimo kontaktas (1 NO + 1 NC) – vienas įrenginys atlieka dviejų grandinių perjungimą
• 16 A vardinė srovė – pakanka įprastiems apšvietimo ir valdymo krūviams
• Kompaktiškas 1 TE (18 mm) modulis, montuojamas ant DIN bėgelio pagal EN 60715
• Sraigtiniai gnybtai priima standžius 1–4 mm² ir lanksčius 0,75–2,5 mm² laidininkus
• 230/400 V AC, 50/60 Hz vardinė darbinė įtampa

Techniniai duomenys

• Polių skaičius: 2
• Vardinė srovė: 16 A
• Vardinė darbinė įtampa: 230/400 V AC
• Perjungimo funkcija: perjungimas (1 NO + 1 NC)
• Montavimo tipas: DIN bėgelis (EN 60715)
• Modulio plotis: 1 TE (18 mm)
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekis, kai sumontuota dėžėje
• Darbinė temperatūra: -25 iki +55 °C
• Prijungimas: sraigtiniai gnybtai
• Gnybtų skerspjūvis standiems laidams: 1–4 mm²
• Gnybtų skerspjūvis lankstiems laidams: 0,75–2,5 mm²
• Vardinė izoliacijos įtampa: 440 V
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Elektrinė tarnavimo trukmė: 100 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: 1 000 000 perjungimo ciklų
• Dažnis: 50/60 Hz

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio, užtikrindami, kad bėgelis būtų tinkamai įžemintas. Prieš prijungdami laidus, įsitikinkite, kad grandinė atjungta. Lanksčius laidus užbaikite įvorėmis – taip išlaikysite patikimą kontaktą ir išvengsite atsipalaidavimo laikui bėgant. Perjungiklis skirtas rankiniam valdymui, todėl numatykite patogią prieigą prie svirties skydo durų pusėje.

Patarimas: jei perjungiate apšvietimo grupes, pažymėkite abi grandines skydo schemoje – tai palengvins techninę priežiūrą ir sumažins klaidų riziką. Esant didesniems indukciniams krūviams, pasirūpinkite tinkama kontaktų apsauga. Laikykitės gamintojo nurodytų sukimo momentų, kad gnybtai laikytų ilgus metus.
