Siemens 6XV1840-2AH10 Industrial Ethernet FC TP Standard Cable GP 2x2 PROFINET Type A - Tinklo kabelis

Stabili PROFINET komunikacija gamybinėse linijose priklauso nuo tinklo kabelio, kuris atlaiko elektrinius trikdžius ir mechaninį poveikį. Siemens 6XV1840-2AH10 Industrial Ethernet FC TP Standard Cable GP 2x2 PROFINET Type A yra suprojektuotas būtent tokioms sąlygoms – fiksuotam įrengimui mašinose ir įrenginiuose, kur reikalingas patikimas 10/100 Mbit/s Fast Ethernet ryšys.

Privalumai profesionaliam naudojimui

• FastConnect suderinamumas – kabelį galima greitai paruošti vietoje be specialių įrankių, naudojant Siemens FastConnect RJ45 jungtis.
• Dvigubas ekranavimas – aliuminiu dengta folija ir alavuoto vario pynė užtikrina aukštą atsparumą elektromagnetiniams trikdžiams, būdingiems pramoninėje aplinkoje.
• 100 Ω impedansas ir CAT5e lygio charakteristikos – stabilus duomenų perdavimas iki 100 m atstumu.
• Atsparumas temperatūrai – veikia nuo -20 °C iki +60 °C, tinka įvairiose gamybos zonose.
• Standartinis PROFINET Type A – atitinka fiksuoto įrengimo reikalavimus.

Kam tinka

• Fiksuotam įrengimui pramoninėse mašinose ir įrenginiuose.
• PROFINET tinklams, kuriems reikalingas Type A kabelis.
• Bendros paskirties pramoninio Ethernet sprendimams.

Pagrindinės specifikacijos

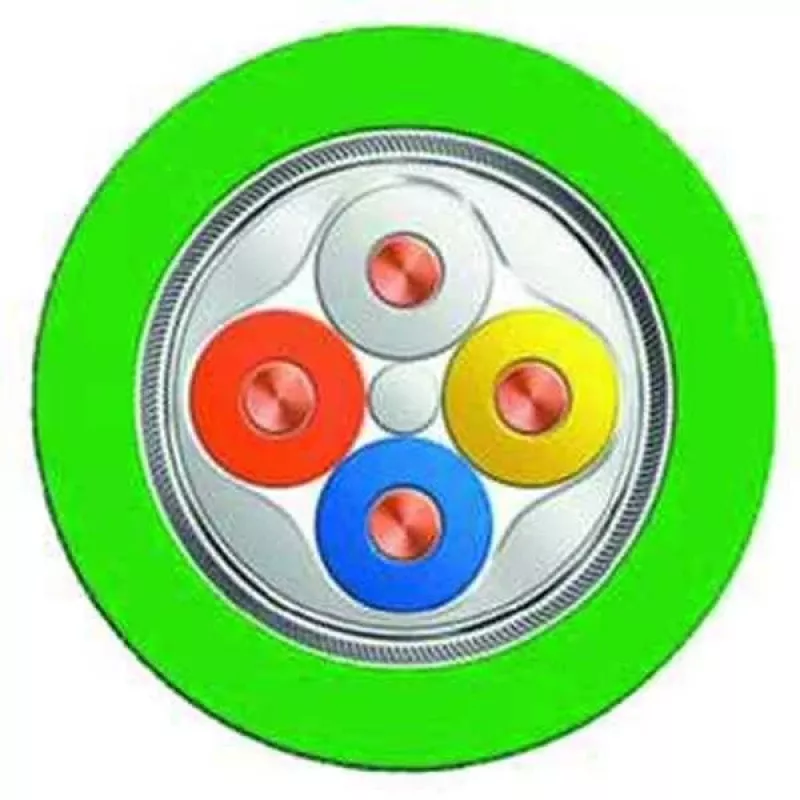

• Laidininkas: 4 pliki vario laidai, 0,75 mm² (AWG 18).
• Ekranavimas: aliuminiu dengta folija ir alavuoto vario pynė.
• Izoliacija: PVC, žalia, išorinis skersmuo 6,5 mm.
• Impedansas: 100 Ω esant 100 MHz.
• Darbinė temperatūra: -20 °C iki +60 °C.
• Minimalus lenkimo spindulys: 26 mm (fiksuotas įrengimas).
• Silpninimas: 22 dB/100 m esant 100 MHz.
• Kilpos varža: maks. 25 Ω/km.
• Įtampos klasė: 80 V.
• Atsparumas liepsnai: IEC 60332-1-2.

Naudojimo rekomendacijos

Kabelį klojant fiksuotai, laikykitės minimalaus lenkimo spindulio – 26 mm. Tai užtikrins, kad ekranavimas ir laidininkai nebus pažeisti, o signalo kokybė išliks stabili. Montuodami naudokite Siemens FastConnect RJ45 jungtis, skirtas šiam kabeliui.

Patarimas: prieš klojant kabelį, patikrinkite, ar atstumas tarp įrenginių neviršija 100 m, ir venkite aštrių posūkių – tai prailgins kabelio tarnavimo laiką ir išlaikys PROFINET tinklo našumą.
