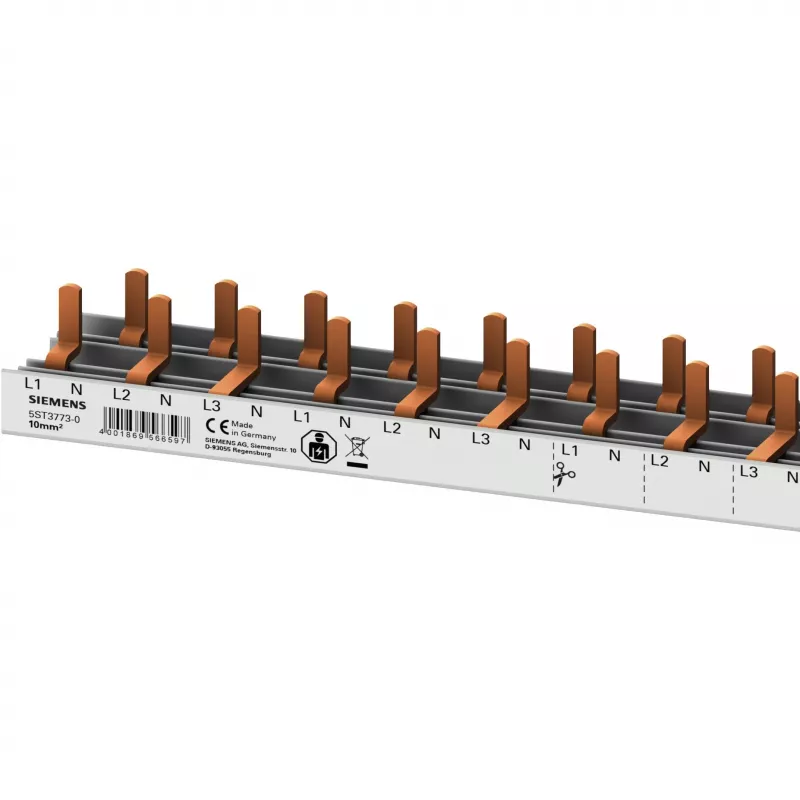

SIEMENS 5ST37730 kištukinė šynelė 10mm² 3P+N 1000mm

Skirstomųjų įrenginių montavimas reikalauja greitų ir patikimų sprendimų, kurie užtikrintų ilgalaikį veikimą be papildomų laidų. SIEMENS 5ST37730 kištukinė šynelė su 10 mm² varine gysla leidžia per kelias minutes sujungti modulinius automatinius jungiklius ir apsaugos nuo nuotėkio reles, sumažinant darbo laiką ir laidų kiekį.

Privalumai

Varinė gysla užtikrina mažą įtampos kritimą ir didelę srovės laidumą. Kištukinė jungtis leidžia montuoti be papildomų laidų – tiesiog užmaukite šynelę ant gnybtų. Šynelę galima pjauti pagal reikiamą ilgį, todėl ji tinka įvairaus pločio skirstomiesiems skydams. Dėl 63 A vardinės srovės ir 400 V AC darbinės įtampos ji skirta trifazėms sistemoms su nuliniu laidininku.

Kam skirta

• Gyvenamųjų ir komercinių pastatų skirstomiesiems skydams
• Kelių automatinių jungiklių maitinimo paskirstymui
• Apsaugos nuo nuotėkio relių (RCD) prijungimui
• Trifazėms instaliacijoms su nuliniu laidininku

Pagrindinės specifikacijos

• Gaminio tipas: kištukinė šynelė
• Polių skaičius: 4 (3P + N)
• Vardinė srovė: 63 A
• Vardinė darbinė įtampa: 400 V AC
• Vardinė izoliacijos įtampa: 500 V
• Gyslos skerspjūvis: 10 mm²
• Ilgis: 1000 mm
• Žingsnių vienetų skaičius: 54
• Gyslos medžiaga: varis
• Izoliacijos medžiaga: plastikas
• Montavimo tipas: DIN bėgelio įrenginiams
• Pjaunama: taip
• Darbinė temperatūra: nuo -25 iki +55 °C
• Sandėliavimo temperatūra: nuo -40 iki +75 °C

Naudojimo patarimai

Naudokite su Siemens moduliniais įrenginiais. Pjaudami šynelę pagal ilgį, būtinai išlaikykite teisingą fazių orientaciją – kiekvienas polius turi atitikti atitinkamą gnybtą. Prieš montuodami įsitikinkite, kad šynelės ilgis atitinka skydo plotį.
