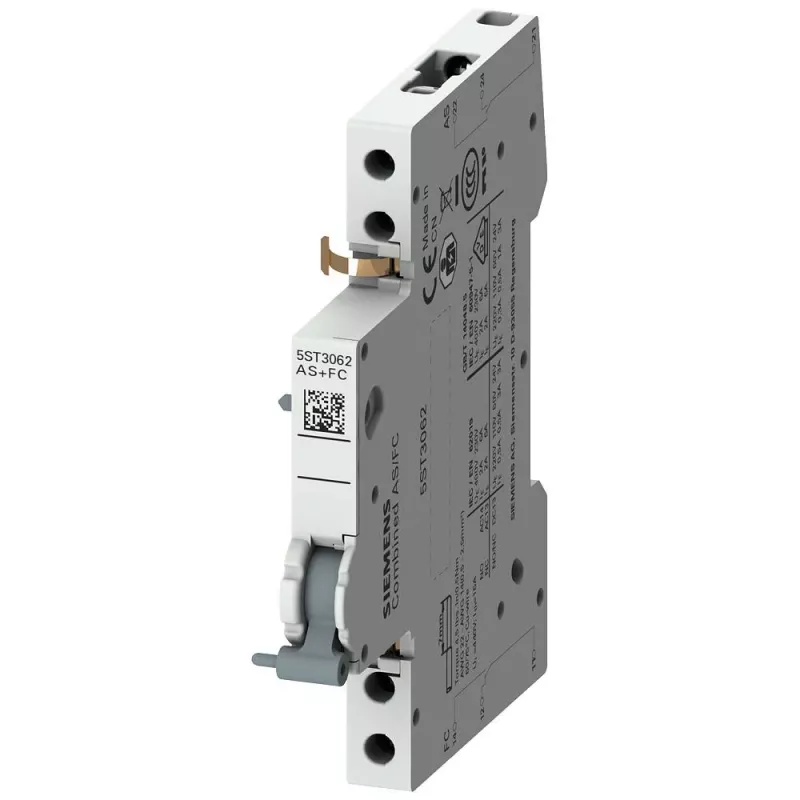

Siemens 5ST3062 pagalbinis kontaktas 1 perjungiamasis kontaktas 0,5 modulio pločio AC 230/400V DC 24-220V

Skydinėse su SENTRON moduliniais įrenginiais dažnai trūksta vietos papildomiems signalizacijos kontaktams. Siemens 5ST3062 pagalbinis kontaktas išsprendžia šią problemą – jis užima tik 0,5 modulio pločio (9 mm), o suteikia patikimą perjungiamąjį kontaktą, leidžiantį stebėti grandinės pertraukiklių ar liekamosios srovės įrenginių būseną ir valdyti išorinius signalus.

Privalumai profesionalams

• Kompaktiška 0,5 modulio konstrukcija taupo DIN bėgelio vietą – galima sumontuoti daugiau įrenginių tame pačiame skydelyje.
• Vienas perjungiamasis kontaktas (SPDT) užtikrina lankstų signalizavimą: galima naudoti tiek normaliai uždaram, tiek normaliai atviram kontaktui.
• Plačios darbinės įtampos: AC 230/400 V ir DC 24-220 V – tinka įvairioms valdymo grandinėms.
• Sraigtiniai gnybtai leidžia greitai ir patikimai prijungti laidus.
• Didelis mechaninis ilgaamžiškumas – 1 000 000 perjungimų ciklų.

Kam skirtas

Elektrikams ir skydų surinkėjams, kurie montuoja Siemens SENTRON modulinius įrenginius (automatinius jungiklius, liekamosios srovės reles, RCBO) ir nori papildyti juos signalizacijos ar blokavimo funkcijomis. Tinka pramonės, komercinių pastatų ir infrastruktūros projektuose, kur reikalingas patikimas būsenos stebėjimas.

Pagrindinės specifikacijos

• Produkto tipas: pagalbinis kontaktas
• Kontakto konfigūracija: 1 perjungiamasis kontaktas (SPDT)
• Modulinis plotis: 0,5 TE (9 mm)
• Nominali darbinė įtampa AC: 230/400 V
• Nominali darbinė įtampa DC: 24-220 V
• Nominali srovė AC-15 prie 230 V: 6 A
• Nominali srovė AC-15 prie 400 V: 3 A
• Nominali srovė DC-13 prie 24 V: 1 A
• Nominali srovė DC-13 prie 220 V: 0,2 A
• Montavimas: DIN bėgelis
• Suderinamumas: Siemens SENTRON moduliniai įrenginiai (MCB, RCCB, RCBO)
• Prijungimas: sraigtiniai gnybtai
• Gnybtų talpa vienagysliams: 0,5–2,5 mm²
• Gnybtų talpa daugiagysliams: 0,5–1,5 mm²
• Elektrinis ilgaamžiškumas: 100 000 perjungimų ciklų
• Mechaninis ilgaamžiškumas: 1 000 000 perjungimų ciklų
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +75 °C
• Gamintojo serija: SENTRON

Naudojimas

Pagalbinis kontaktas tvirtinamas tiesiai ant suderinamo SENTRON įrenginio šoninės pusės. Prijungus valdymo laidus prie sraigtinių gnybtų, kontaktas perjungia būseną priklausomai nuo pagrindinio įrenginio padėties. Įsitikinkite, kad valdymo įtampa neviršija nominalių verčių, nurodytų specifikacijoje – tai apsaugos kontaktą nuo suvirinimo. Jei perjungimų dažnis didelis, atsižvelkite į elektrinio ilgaamžiškumo ribas.

Patarimas: montuodami šalia kitų modulinių įrenginių, palikite bent 9 mm tarpą, kad kontaktas tilptų be įtempimo. Reguliariai tikrinkite gnybtų priveržimą – vibracija gali susilpninti sraigtinius sujungimus. Planuodami skydą, atsižvelkite į bendrą modulių skaičių: 0,5 modulio pločio kontaktas gali būti montuojamas ir kairėje, ir dešinėje įrenginio pusėje, priklausomai nuo konstrukcijos.
