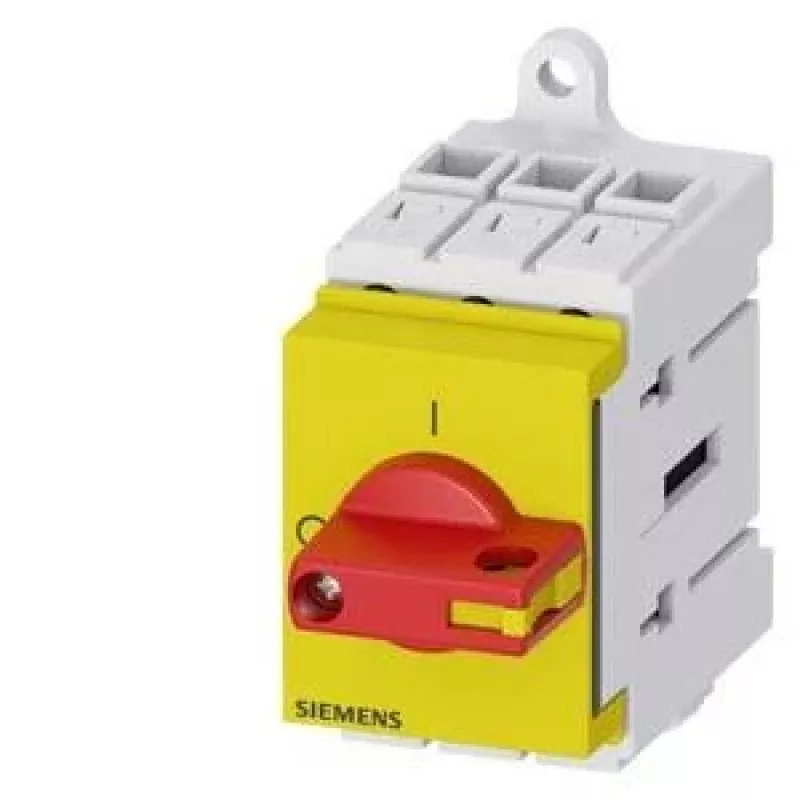

Siemens 3LD30300TK13 pagrindinis jungiklis / apkrovos atjungimo jungiklis, 3 polių, 16 A, 7,5 kW, raudonas/geltonas

Kai gamybinio skydo grandinę reikia patikimai atjungti prieš techninę priežiūrą ar avarinį sustabdymą, sprendimo kokybė lemia įrangos ir žmonių saugumą. Siemens 3LD30300TK13 – tai 3 polių pagrindinis jungiklis su 16 A nominaliaja nepertraukiama srove ir 7,5 kW nominaliąja darbine galia (AC-23A, 400 V), skirtas ilgalaikiam darbui pramonės valdymo spintose.

Kodėl verta rinktis šį jungiklį

• Raudona/geltona sukimosi rankenėlė aiškiai rodo įjungimo ir išjungimo būseną – operatoriui nereikia spėlioti.
• 100 000 elektros ir 100 000 mechaninių perjungimų ciklų – mažiau keitimų, mažiau prastovų.
• IP65 apsaugos laipsnis priekinėje dalyje leidžia montuoti ten, kur reikia atsparumo dulkėms ir vandens purslams.
• Priekinis tvirtinimas 4 varžtais – standartinis sprendimas, lengvai integruojamas į esamas spintas.

Kam tinka

• Elektros grandinių atjungimui ir izoliavimui pramonės valdymo spintose.
• Variklių perjungimui, kai galia siekia iki 7,5 kW esant 400 V.
• Kaip pagrindinis mašinų ir įrenginių jungiklis.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali nepertraukiama srovė Iu: 16 A
• Nominali darbinė galia AC-23A, 400 V: 7,5 kW
• Nominali darbinė galia AC-23A, 230 V: 3 kW
• Nominali izoliacijos įtampa Ui: 690 V
• Nominali impulsinė atsparumo įtampa Uimp: 6 kV
• Nominali darbinė įtampa Ue: 690 V AC
• Montavimas: priekinis (4 angos)
• Valdymo mechanizmas: sukimosi
• Rankenėlės spalva: raudona/geltona
• Apsaugos laipsnis priekyje: IP65
• Apsaugos laipsnis gnybtuose: IP20
• Perjungimo kampas: 90°
• Trumpojo jungimo pertraukimo galia Icw: 0,6 kA (1 s)
• Elektros ilgaamžiškumas AC-23A: 100 000 ciklų
• Mechaninis ilgaamžiškumas: 100 000 ciklų
• Prijungimas: varžtiniai gnybtai
• Maks. gnybto skerspjūvis: 16 mm²

Naudojimas

Jungiklis montuojamas priekinėje skydo plokštėje per 4 tvirtinimo angas, o laidininkai jungiami prie varžtinių gnybtų – didžiausias leidžiamas skerspjūvis 16 mm². Sukant rankenėlę 90° kampu grandinė atjungiama ir aiškiai parodoma izoliavimo būsena. Prieš montuodami įsitikinkite, kad grandinės įtampa ir apkrova atitinka 690 V AC bei 16 A ribas.

Patarimai

Skirkite jungiklį prieš variklio apsaugos aparatą ir pažymėkite jį skydo schemoje – taip techninės priežiūros metu bus aišku, kuri grandinė izoliuota. Reguliariai tikrinkite varžtinių gnybtų priveržimą, nes po ilgesnio eksploatavimo jie gali atsilaisvinti ir padidinti kontaktinę varžą.
