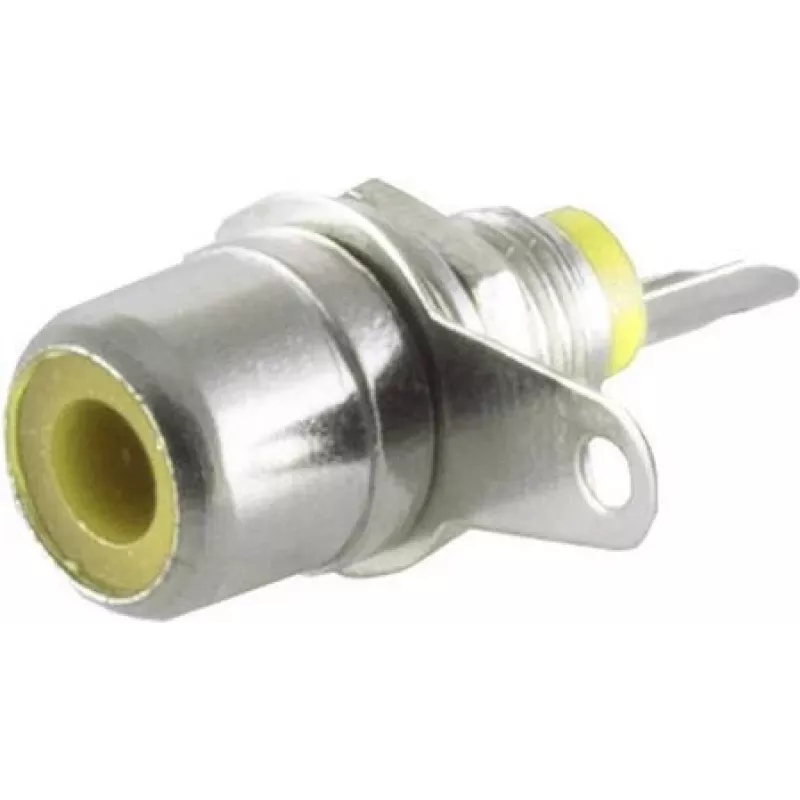

SHIVERPEAKS S/CONN maksimalaus ryšio RCA panelinis lizdas, geltonas 52090-Y

Integruojant RCA jungtis į nestandartinius skydus, korpusus ar įrangos stelažus, dažnai trūksta patikimo, lituojamo lizdo, kuris tiksliai tilptų į standartinę išpjovą. SHIVERPEAKS S/CONN maksimalaus ryšio RCA panelinis lizdas geltonos spalvos išsprendžia šią problemą – tai tvirtas, prie skydo montuojamas moteriškas jungtis su standartiniu M8 sriegiu ir 8 mm skydo išpjova, ideali garso ir kompozitinio vaizdo signalams, kur reikalingas saugus, profesionalus sujungimas.

Kam skirta

Šis panelinis RCA lizdas puikiai tinka audio/video technikams, elektronikos mėgėjams ir įrangos gamintojams, kuriems reikia pridėti RCA jungtis prie nestandartinių skydų, išvesties dėžių ar stelažinės įrangos. Taip pat tinka remontuojant ar atnaujinant esamą įrangą, kai reikalinga patvari, spalvomis koduota jungtis signalų identifikavimui.

Pagrindinės savybės

• Moteriškas RCA (Cinch) jungtis, skirta montuoti skydelyje ar korpuse
• Geltonas izoliatorius lengvam spalviniam kodavimui daugiajungčių sistemose
• Nikeliuoti žalvariniai kontaktai užtikrina patikimą signalo perdavimą ir atsparumą korozijai
• Litavimo prijungimas saugiam, ilgaamžiam sujungimui
• Standartinis M8 sriegis su 8 mm skydo išpjova – paprastas montavimas
• Tvirtas metalinis korpusas su POM izoliatoriumi – ilgaamžiškumas
• Atitinka RoHS reikalavimus – saugu aplinkai

Specifikacijos

• Jungties tipas: RCA (Cinch) moteriška
• Montavimo tipas: panelinis / korpusinis
• Prijungimo būdas: litavimas
• Kontaktų medžiaga: žalvaris, nikeliuotas
• Izoliatoriaus medžiaga: POM (poliactalis)
• Korpuso medžiaga: metalas
• Skydo išpjovos skersmuo: 8 mm
• Sriegio dydis: M8
• Maksimalus skydo storis: apie 4 mm
• Polių skaičius: 2 (signalas, įžeminimas)
• Naudojimas: garso, kompozitinio vaizdo signalams
• Atitiktis RoHS: taip

Naudojimo patarimai

Kad montavimas būtų tvarkingas, įsitikinkite, kad skydo anga yra tiksliai 8 mm, ir prieš montuodami nuvalykite aštrius kraštus. Veržliarakčiu atsargiai priveržkite M8 veržlę, kad nepažeistumėte jungties. Lituodami trumpai įkaitinkite, kad neištirptų POM izoliatorius; iš anksto alavuokite laidus. Daugiajungčių skydeliuose naudokite skirtingas spalvas kanalams atskirti – geltona dažnai naudojama kompozitiniam vaizdui arba dešiniajam garso kanalui.

Patarimas: prieš lituodami visada nuimkite izoliaciją nuo laidų ir juos alavuokite – taip išvengsite ilgo kaitinimo ir apsaugosite plastikines dalis. Montuodami skydelyje, naudokite žvaigždinę poveržlę, kad jungtis laikui bėgant neatsilaisvintų.
