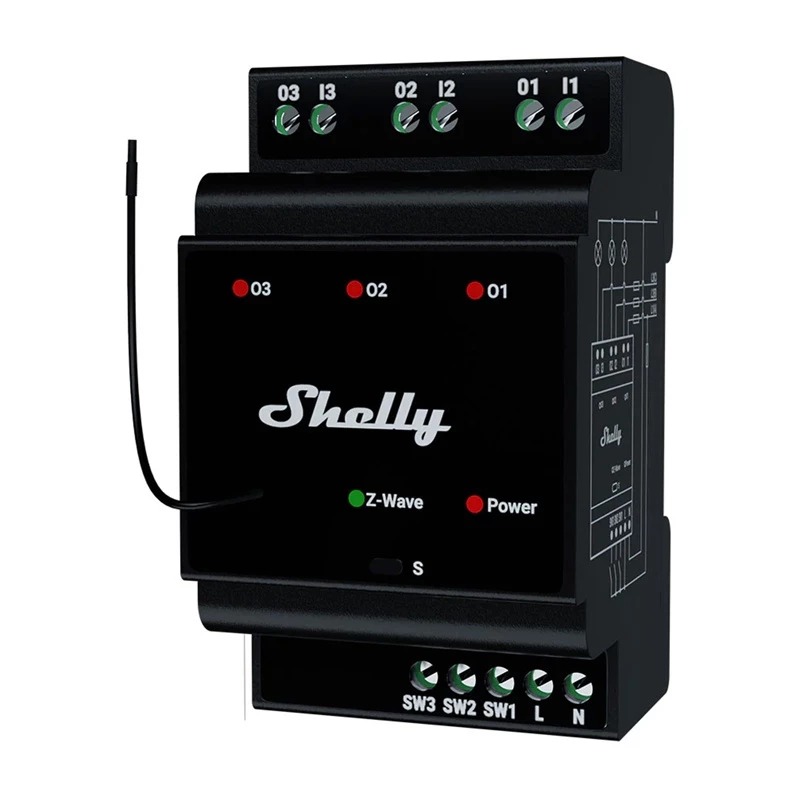

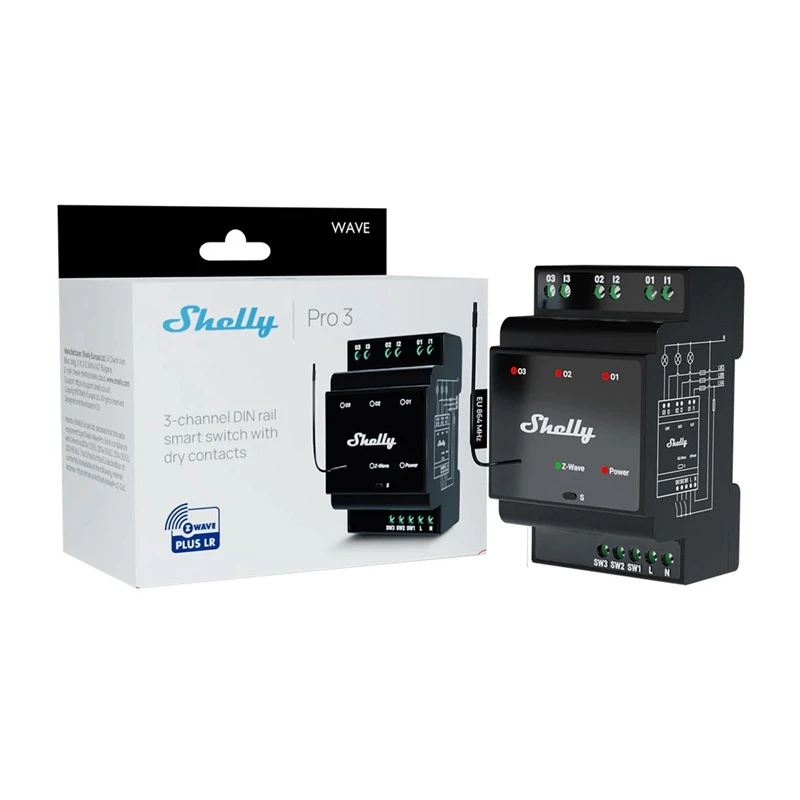

DIN bėgio išmanioji relė Shelly WavePro3 3 kanalų Z-Wave, 110–240 V, 25 A vienam kanalui, AES-128, montavimui ant DIN bėgio

Shelly WavePro3 yra trijų kanalų relė, montuojama ant DIN bėgio, skirta profesionalioms ir komercinėms elektros instaliacijoms. Palaiko Z-Wave ir Z-Wave Long Range protokolus, leidžiančius nuotoliniu būdu valdyti apšvietimą, šildymą ir kitus įrenginius per suderinamą Z-Wave šliuzą. Trys nepriklausomi potencialiai laisvi kontaktai užtikrina iki 25 A per kanalą (bendrai iki 48 A) perjungimo galimybę, o kompaktiškas korpusas tinka skirstomiesiems skydams namuose, viešbučiuose, biuruose ir pramonėje.

Privalumai

• Trys nepriklausomi kanalai (16 A per kanalą, 48 A bendra apkrova)
• Ilgas ryšio nuotolis: Z-Wave Long Range iki 1 km lauko sąlygomis, iki 80 m patalpose
• Mažas energijos suvartojimas budėjimo režime (< 0,3 W)
• Apsauga nuo perkaitimo (išjungia relę virš 80 °C, praneša šliuzui)
• Potencialiai laisvi kontaktai – tinka įvairių tipų apkrovoms
• Programinės įrangos atnaujinimai per OTA
• Saugumas: S2, S2 Authenticated, S0 standartai

Pagrindinės specifikacijos

• Gamintojas: Shelly; Modelis: WavePro3; MPN: WavePro3; EAN: 3800238071998
• Maitinimas: 110–240 V AC, 50/60 Hz
• Energijos suvartojimas: < 0,3 W
• Perjungimas: maks. AC 240 V, maks. DC 30 V
• Maksimali perjungimo srovė: 16 A vienam kanalui, 48 A bendra
• Kanalai: 3 potencialiai laisvi relių išėjimai
• Z-Wave: tinklo režimas (868,4 MHz, iki ~40 m patalpose, kartotuvas); Long Range režimas (864,0 MHz, iki 80 m patalpose / iki 1000 m lauke, be kartotuvo)
• Procesorius: Z-Wave S800; radijo siųstuvo galia < 25 mW
• Matmenys: 96 × 53 × 59 ±0,5 mm; Svoris: 150 g; Montavimas: DIN bėgis
• Gnybtai: maks. sukimo momentas 0,4 Nm; vielos skerspjūvis 0,5–2,5 mm²; vielos nuėmimo ilgis 6–7 mm
• Darbinė temperatūra: -20 °C iki 40 °C; Drėgmė: 30–70% RH; Maks. montavimo aukštis: 2000 m

Kaip naudoti

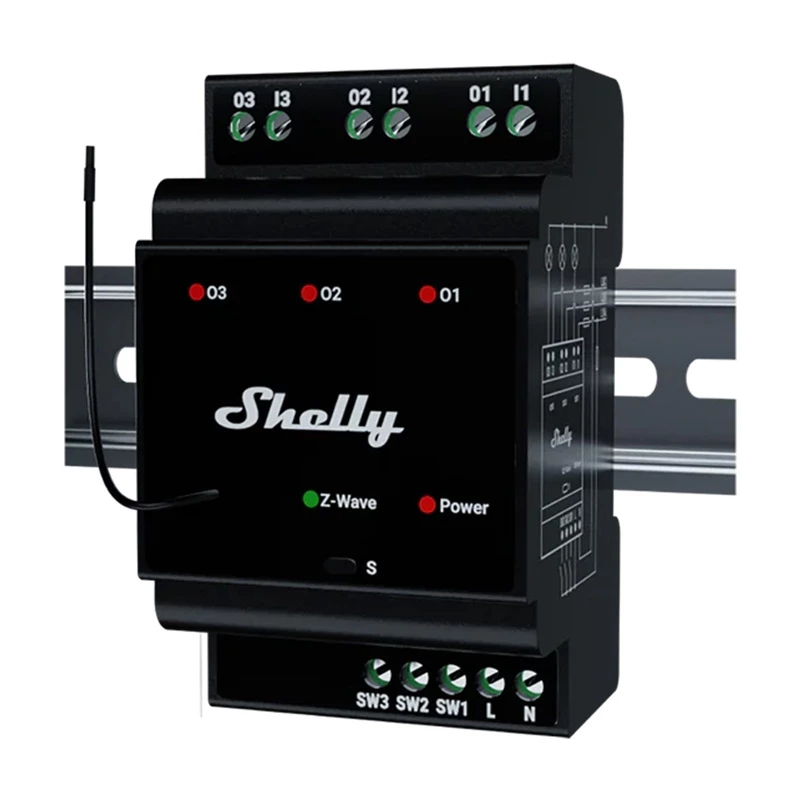

Įstatykite Shelly WavePro3 į standartinį DIN bėgį skirstomajame skyde, laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite maitinimą ir grandines prie potencialiai laisvų gnybtų, atsižvelgdami į rekomenduojamą sukimo momentą ir vielos nuėmimo ilgį. Pridėkite įrenginį prie suderinamo Z-Wave šliuzo naudodami SmartStart arba Z-Wave įtraukimo procesą (nuskaitykite QR kodą arba vadovaukitės šliuzo instrukcijomis). Konfigūruokite kanalus, grafikus ir scenas šliuzo programėlėje. Indukcinėms ar talpinėms apkrovoms naudokite RC grandines (snubber).

Rekomendacijos

Naudokite Shelly WavePro3 centralizuotam apšvietimo ir vidutinės galios įrenginių perjungimui, neviršydami kanalo ir bendros srovės ribų. Indukcinėms/talpinėms apkrovoms įsitikinkite, kad yra RC apsauga. Laikykitės nurodytos darbinės temperatūros ir drėgmės, o programinę įrangą atnaujinkite per šliuzą.
