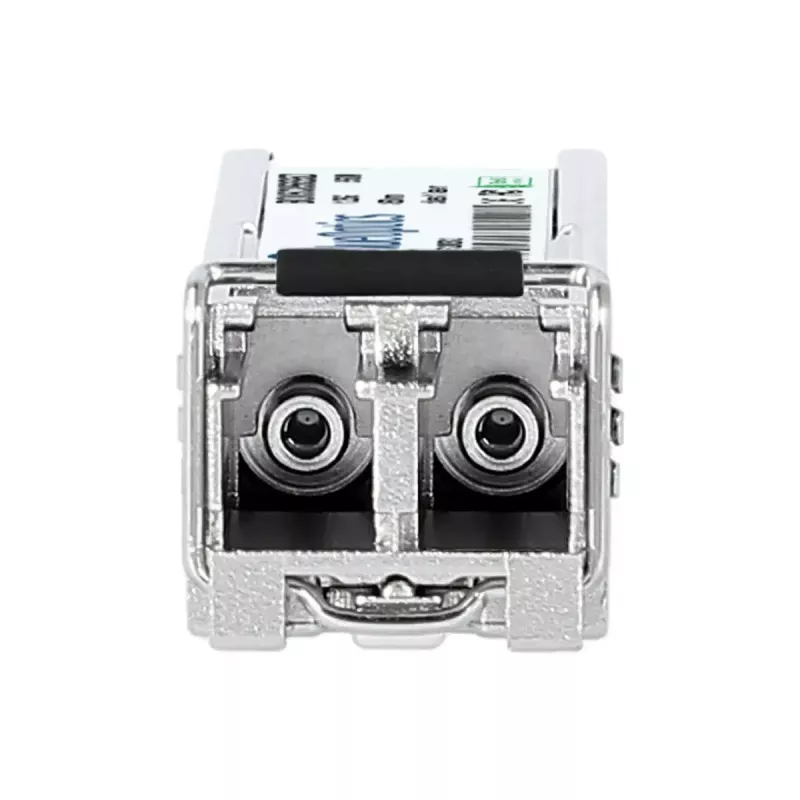

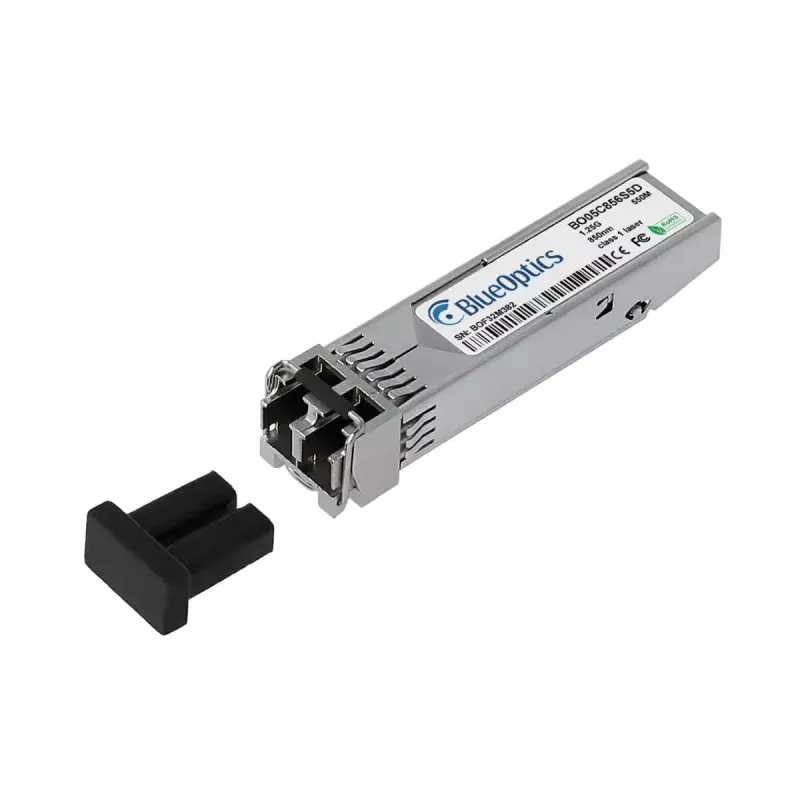

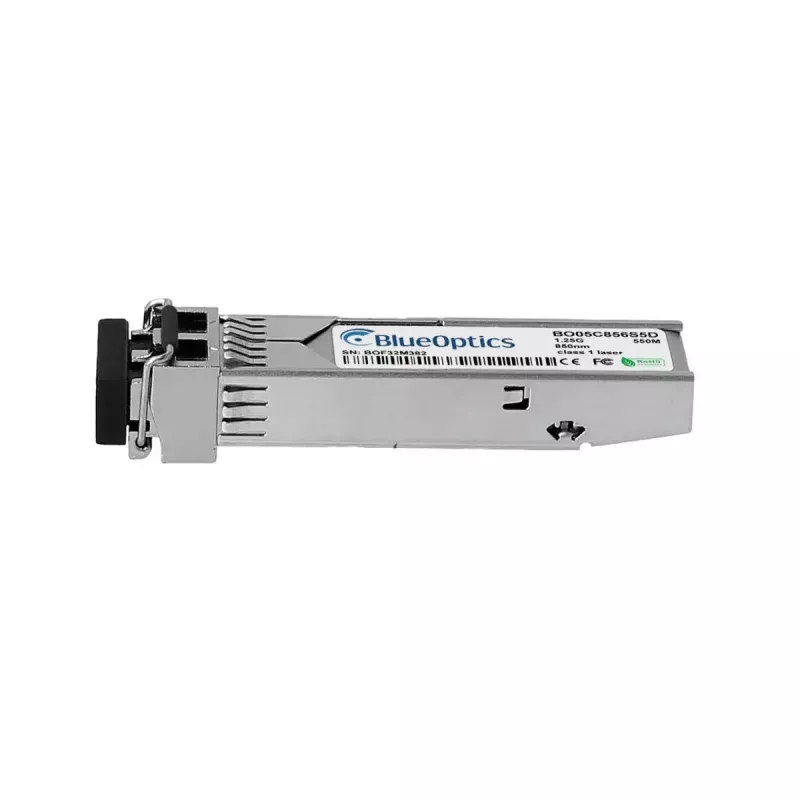

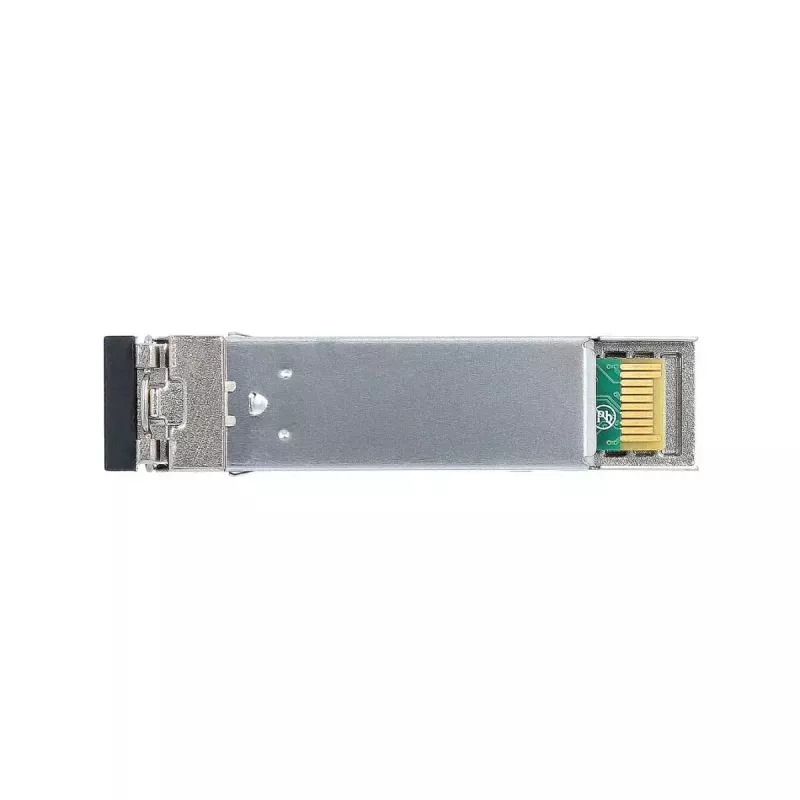

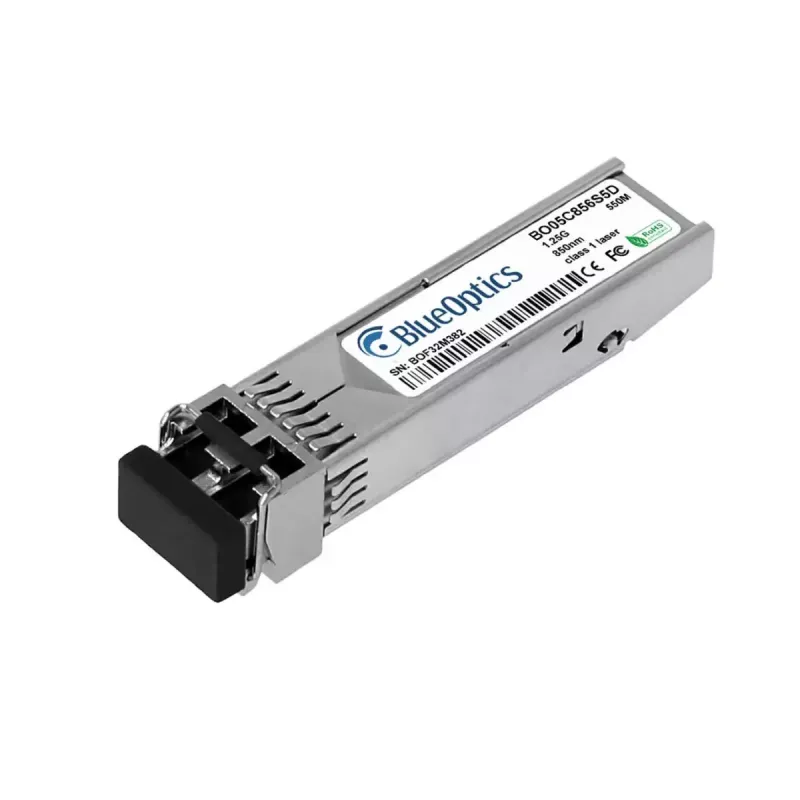

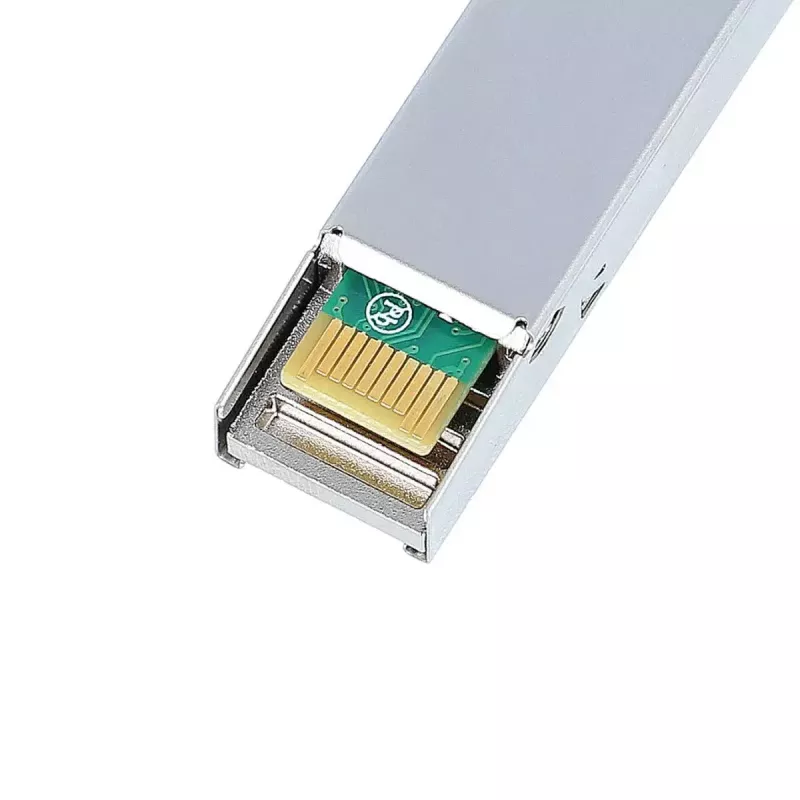

SFP siųstuvas-imtuvas BlueOptics SFP-1G-SX-NK-BO 1250 Mbit/s 850 nm

BlueOptics SFP-1G-SX-NK-BO yra kompaktiškas SFP siųstuvas-imtuvas, skirtas daugiamodiams šviesolaidžiams tinklams. Jis užtikrina stabilų gigabitinį ryšį iki 1250 Mbit/s greičiu, veikdamas 850 nm bangos ilgiu. Modulis pagamintas metaliniame korpuse, maitinamas 3,3 V įtampa, sveria apie 3 g ir turi LC duplex sąsają, suderinamą su standartiniais SFP prievadais. Atitinka MSA formos faktorių ir tinka 1000Base-SX programoms per daugiamodį šviesolaidį.

Privalumai

Šis SFP modulis suteikia patikimą gigabitinę optinę jungtį mažame, pramonės standartą atitinkančiame pakete. Metalinis korpusas užtikrina mechaninį patvarumą ir šiluminį stabilumą, o 850 nm daugiamodė optika leidžia pasiekti didelį greitį trumpais atstumais. Mažas svoris ir standartinis SFP formos faktorius palengvina montavimą ir keitimą jungikliuose, maršrutizatoriuose bei saugojimo sistemose. Modulis suderinamas su plačiai naudojamais 1000Base-SX sprendimais ir palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), jei pagrindinė įranga tai suteikia.

Tinka

• Trumpo nuotolio daugiamodžiams šviesolaidžiams ryšiams Ethernet tinkluose (1000Base-SX)
• Jungtims tarp jungiklių, maršrutizatorių ir saugojimo įrenginių
• Duomenų centrų kabelių sujungimams ir stovo-stovo ryšiams
• Įrangos, palaikančios SFP optinius siųstuvus-imtuvus, atnaujinimui ar keitimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažo formos faktoriaus kištukinis)
• Duomenų perdavimo sparta: iki 1250 Mbit/s (1,25 Gbit/s)
• Veikimo bangos ilgis: 850 nm
• Jungtis: LC duplex (daugiamodis šviesolaidis)
• Maitinimas: 3,3 V
• Korpusas: metalinis
• Svoris: apie 3 g

Kaip naudoti

Įstatykite SFP modulį į laisvą SFP prievadą suderinamoje tinklo įrangoje, kol jis užsifiksuos; venkite liesti optines sąsajas. Prijunkite LC duplex daugiamodžius šviesolaidžius laidus su teisinga poliškumu prie siųstuvo-imtuvo. Įsitikinkite, kad pagrindinis įrenginys yra įjungtas ir sukonfigūruotas numatytam 1000Base-SX ryšiui. Jei platforma palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), įjunkite arba užklauskite diagnostikos sąsają, kad galėtumėte stebėti maitinimo įtampą, lazerio poslinkį/srovę, siuntimo/priėmimo galią ir modulio temperatūrą. Montuodami arba išimdami siųstuvą-imtuvą, laikykitės įrangos gamintojo karštojo keitimo ir tvarkymo procedūrų.

Rekomendacijos

Naudokite aukštos kokybės daugiamodžius šviesolaidžius laidus ir, jei reikia, skirstomuosius skydelius, kad užtikrintumėte optimalų signalo veikimą. Prieš diegdami patikrinkite suderinamumą su pagrindine įranga ir programine įranga, o jei reikalingas stebėjimas, įsitikinkite, kad pagrindinis įrenginys palaiko DDM/DOM. Nenaudojamas jungtis apsaugokite dulkių dangteliais ir laikykitės ESD atsargumo priemonių tvarkydami modulį.
