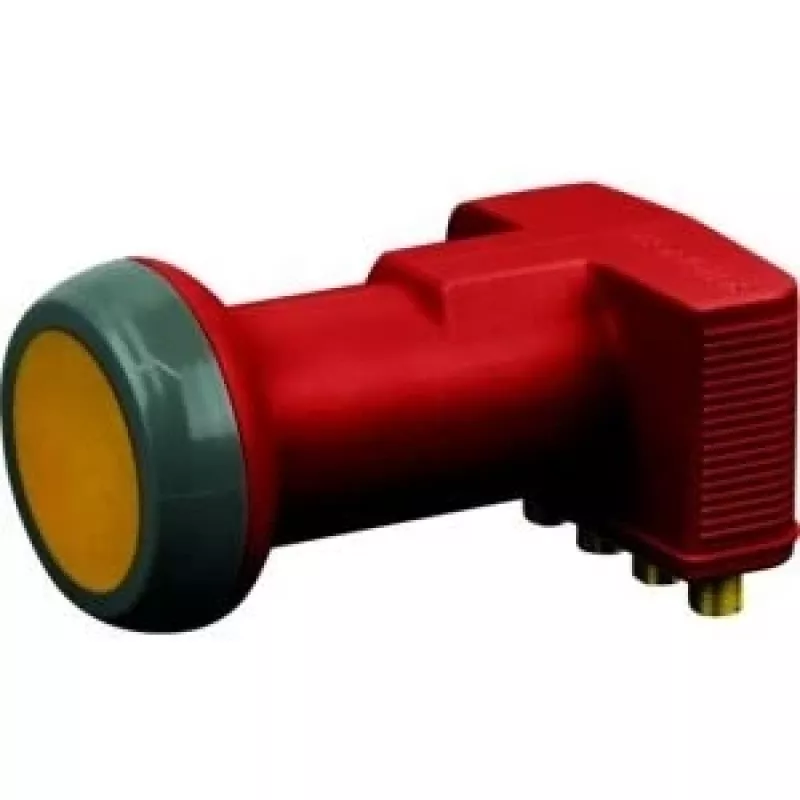

Žemo triukšmo blokas Schwaiger SPS6918 R

Schwaiger SPS6918 R yra žemo triukšmo blokas (LNB), skirtas priimti Ku juostos palydovinius signalus 10,7–12,75 GHz dažnių diapazone. Šis įrenginys, pagamintas terakotinės spalvos korpuse su 4 cm apšvietimo ragu, užtikrina stabilų dažnio keitimą ir patikimą veikimą namų bei mažų palydovinių antenų sistemose. Dėl 250 mA srovės suvartojimo jis suderinamas su standartiniais palydoviniais imtuvais ir multiswitch įrenginiais, kurie tiekia maitinimą per koaksialinį kabelį.

Privalumai

Kompaktiškas apšvietimo rago dizainas kartu su žemo triukšmo architektūra užtikrina patikimą signalo aiškumą įvairioms palydovinėms paslaugoms. Vidutinis energijos suvartojimas leidžia efektyviai naudoti energiją, o atsparus oro sąlygoms korpusas ir standartizuotas montavimas supaprastina diegimą. Terakotinė spalva suteikia diskretišką išvaizdą, tinkančią daugeliui lauko įrenginių.

Tinka

• Namų palydovinei televizijai Ku juostoje
• Mažoms ir vidutinėms palydovinėms antenoms bei offsetiniams reflektoriuams
• Sistemoms su vienu imtuvu ar multiswitch, kurioms reikia standartinio LNB
• Lauko įrenginiams, kuriems reikalingas kompaktiškas, atsparus oro sąlygoms LNB

Pagrindinės techninės specifikacijos

• Veikimo dažnių diapazonas: 10,7–12,75 GHz (Ku juosta)
• Apšvietimo rago skersmuo: 4 cm
• Tipinis srovės suvartojimas: 250 mA
• Korpuso spalva: terakotinė
• Palaikomi poliarizacijos tipai: standartinė linijinė poliarizacija (vertikali/horizontal), perjungiama imtuvo
• Jungtis: F tipo koaksialinė išvestis (standartinė palydoviniams LNB)

Naudojimas

Pritvirtinkite LNB prie palydovinės antenos laikiklio, užtikrindami, kad apšvietimo ragas būtų nukreiptas į antenos židinio tašką. Prijunkite koaksialinį kabelį prie F tipo išvesties ir nutieskite iki palydovinio imtuvo ar multiswitch; imtuvas tieks reikiamą maitinimą ir poliarizacijos perjungimą per kabelį. Tiksliai sureguliuokite antenos kryptį, stebėdami signalo stiprumą ir kokybę imtuve. Užtikrinkite, kad visos išorinės jungtys būtų apsaugotos nuo drėgmės.

Rekomendacijos

Norėdami pasiekti optimalų veikimą, naudokite LNB su tinkamo dydžio antena ir stabiliu laikikliu; patikrinkite imtuvo nustatymus, skirtus Ku juostos dažniams ir poliarizacijai. Regionuose, kuriuose gausu kritulių ar druskos purškimo, periodiškai tikrinkite korpusą ir jungtis, pakeiskite pažeistas tarpines. Jei naudojate multiswitch, įsitikinkite, kad sistema tiekia pakankamą nuolatinės srovės maitinimą LNB ir kitiems aktyviems komponentams.
