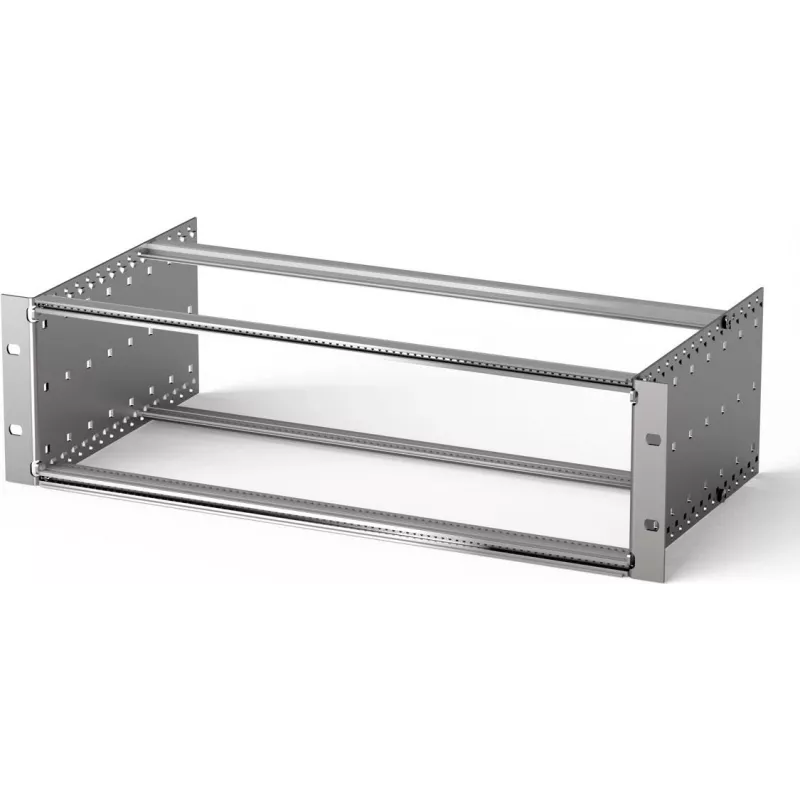

SCHROFF EuropacPRO 3U 84HP 295 mm gylio sidabrinis korpusas 24564133

Kai reikia sumontuoti Eurocard plokštes į 19 colių stelažą, laikas, praleistas ieškant atskirų dalių ir tikrinant suderinamumą, gali būti didesnis nei pats montavimas. SCHROFF EuropacPRO 24564133 sprendžia šią problemą – tai išsamus, standartus atitinkantis korpusas, paruoštas naudoti iš karto.

Kodėl verta rinktis

• 3U / 84HP formatas – tinka standartiniams 19 colių stelažams, priima iki 160 mm gylio 3U Eurocard plokštes.
• Aliuminio konstrukcija – šoninės plokštės chromuotos, horizontalios kreipiančiosios anoduotos, atsparios korozijai ir užtikrina patikimą įžeminimą.
• Komplektas be papildomų paieškų – pristatoma su šoninėmis plokštėmis, priekinėmis ir galinėmis kreipiančiosiomis, tvirtinimo laikikliais ir visais varžtais.
• Standartų atitiktis – atitinka IEC 60297-3-101, todėl garantuojamas matmenų suderinamumas su Eurocard ir įstatomaisiais moduliais.
• Sidabrinė spalva – neutralus fonas šviesos diodams ir ženklinimui, lengvai integruojamas į esamą stelažų infrastruktūrą.

Kaip naudoti

Korpusas montuojamas į bet kurį 19 colių stelažą ar spintą. Eurocard plokštės ar įstatomieji moduliai tvirtinami prie priekinių ir galinių horizontalių kreipiančiųjų standartiniais varžtais. Surinktas korpusas įstumiamas į stelažą naudojant komplekte esančius tvirtinimo laikiklius. 295 mm gylis leidžia montuoti net ir siaurose spintose ar prie sienos tvirtinamuose stelažuose, o standartinės 160 mm Eurocard plokštės telpa su atsarga galiniams jungčiams ir kabelių išvedimui. Aliuminio šoninės plokštės yra su ventiliacijos angomis ir lengvai nuimamos techninei priežiūrai ar individualiam apdirbimui.

Pagrindinės specifikacijos

• Prekės ženklas: SCHROFF
• Modelis: 24564133
• MPN: 24564133
• EAN: 4036088071898
• Produkto tipas: korpusas (subrack)
• Serija: EuropacPRO
• Aukštis stelažo vienetais: 3U
• Horizontalus žingsnis: 84 HP
• Bendras gylis: 295 mm
• Montavimo tipas: 19 colių stelažo montavimas
• Išorinis plotis: 482,6 mm (19 colių)
• Išorinis aukštis: 133,35 mm (3U)
• Vidinis plotis plokštėms: 426,72 mm (84 HP)
• Šoninių plokščių medžiaga: aliuminis
• Horizontalių kreipiančiųjų medžiaga: aliuminis
• Šoninių plokščių apdaila: chromuota
• Horizontalių kreipiančiųjų apdaila: anoduota
• Standartas: IEC 60297-3-101
• Paskirtis: Eurocard plokščių ir įstatomųjų modulių korpusas
• Komplekte: šoninės plokštės, horizontalios kreipiančiosios (priekinės/galinės), galinės horizontalios kreipiančiosios, tvirtinimo laikikliai, surinkimo medžiagos
• Suderinamumas: Eurocard formatas
• Spalva: sidabrinė

Pastaba

Norėdami užtikrinti ilgaamžiškumą, montuodami korpusą naudokite tik standartinius M2,5 varžtus ir neperveržkite jų. Periodiškai patikrinkite, ar šoninės plokštės tvirtai laikosi, ypač jei korpusas dažnai išimamas. Laikykite korpusą sausoje vietoje, kad išvengtumėte korozijos.
