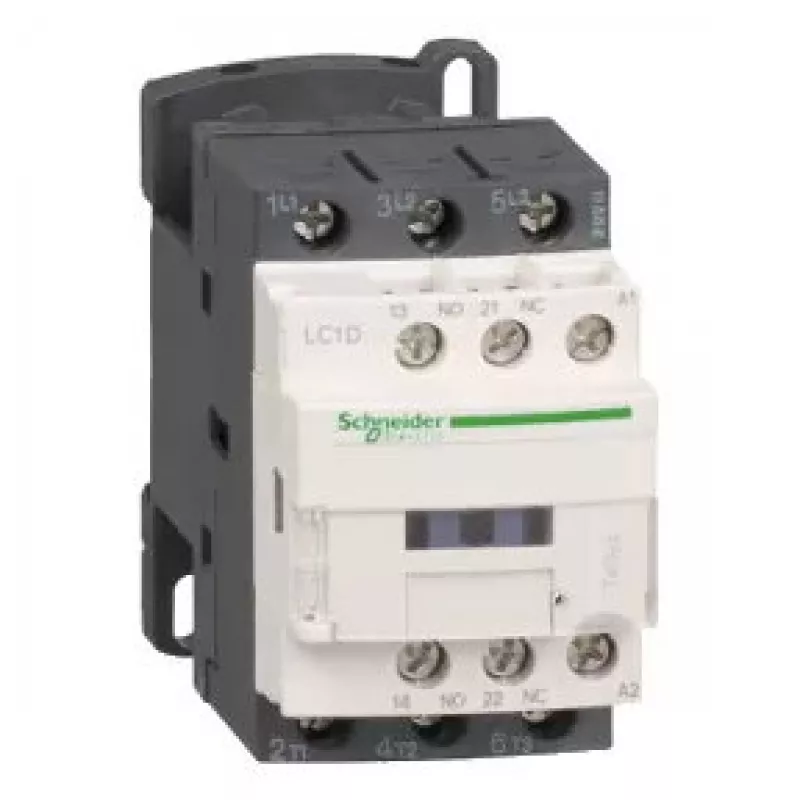

Pagalbinis kontaktas Schneider Electric LC1D09P7 – papildomas kontaktų blokas LC1D serijos kontaktoriui, 230 V AC

Pagalbinis kontaktas Schneider Electric LC1D09P7 yra papildomas kontaktų blokas, skirtas naudoti su LC1D šeimos kontaktoriais. Jis suteikia papildomą AC pagalbinį kontaktą, pritaikytą 230 V įtampai, išplečiant valdymo grandinių perjungimo ir signalizavimo galimybes. Šis kompaktiškas priedas montuojamas ant kontaktoriaus korpuso ir leidžia gauti būsenos grįžtamąjį ryšį, atlikti tarpusavio blokavimo funkcijas ir pridėti papildomų perjungimo kelių nekeičiant pagrindinių variklių paleidiklių, valdymo skydų ar automatizavimo modulių maitinimo grandinių.

Kodėl verta rinktis

Šis pagalbinis kontaktų blokas pasižymi standartizuota mechanine sąsaja, suderinama su LC1D kontaktoriais, užtikrinančia greitą montavimą ir patikimą elektrinį ryšį. 230 V AC kontaktų vardinė įtampa tinka įprastoms valdymo grandinių įtampoms, o įvairiaspalvis gaminio žymėjimas padeda lengvai identifikuoti montavimo ir priežiūros metu. Įrenginys padidina grandinės lankstumą, suteikdamas papildomas paprastai atidarytas (NO) arba paprastai uždarytas (NC) kontaktų konfigūracijas, išlaikant originalų kontaktoriaus dydį.

Kur naudoti

• Valdymo grandinių išplėtimas variklių paleidikliuose ir minkštojo paleidimo įrenginiuose
• Būsenos signalizavimas ir grįžtamasis ryšys PLC ar valdymo skydams
• Elektrinis tarpusavio blokavimas ir saugos grandinės pramoninėje įrangoje
• Modernizavimas arba keitimas esamuose LC1D kontaktorių įrenginiuose

Pagrindinės techninės specifikacijos

• Kontakto tipas: pagalbinis AC kontaktas valdymo grandinėms
• Vardinė valdymo įtampa: 230 V AC
• Montavimas: priedinis blokas LC1D kontaktorių serijai
• Funkcija: suteikia papildomus perjungimo ir signalizavimo kontaktus (NO/NC konfigūracijos)
• Identifikavimas: įvairiaspalvis gaminio žymėjimas aiškiam gnybtų atpažinimui

Kaip naudoti

Užmaukite pagalbinį kontaktų bloką ant LC1D serijos kontaktoriaus tam skirtos vietos, vadovaudamiesi gamintojo montavimo instrukcijomis. Prieš montavimą įsitikinkite, kad kontaktorius yra atjungtas nuo įtampos, ir patikrinkite, ar blokas tinkamai mechaniškai užsifiksavo. Prijunkite valdymo grandinių laidus prie pagalbinių kontaktų gnybtų pagal elektros schemas ir patikrinkite, ar kontaktų orientacija (paprastai atidarytas arba paprastai uždarytas) atitinka jūsų programos reikalavimus. Po prijungimo atkurkite maitinimą ir patikrinkite pagalbinio kontakto veikimą per valdymo sistemą, kad įsitikintumėte, jog būsenos signalizavimas ir blokavimo funkcijos veikia tinkamai.

Rekomendacijos

Naudokite šį pagalbinį kontaktų bloką tik su suderinamais LC1D kontaktoriais ir neviršydami nurodytos 230 V AC valdymo įtampos. Prieš pradėdami eksploatuoti, patikrinkite gnybtų žymėjimą ir kontaktų konfigūraciją. Programoms, susijusioms su saugos grandinėmis ar kritiniais blokavimais, laikykitės taikomų standartų ir po montavimo atlikite funkcinius bandymus.
