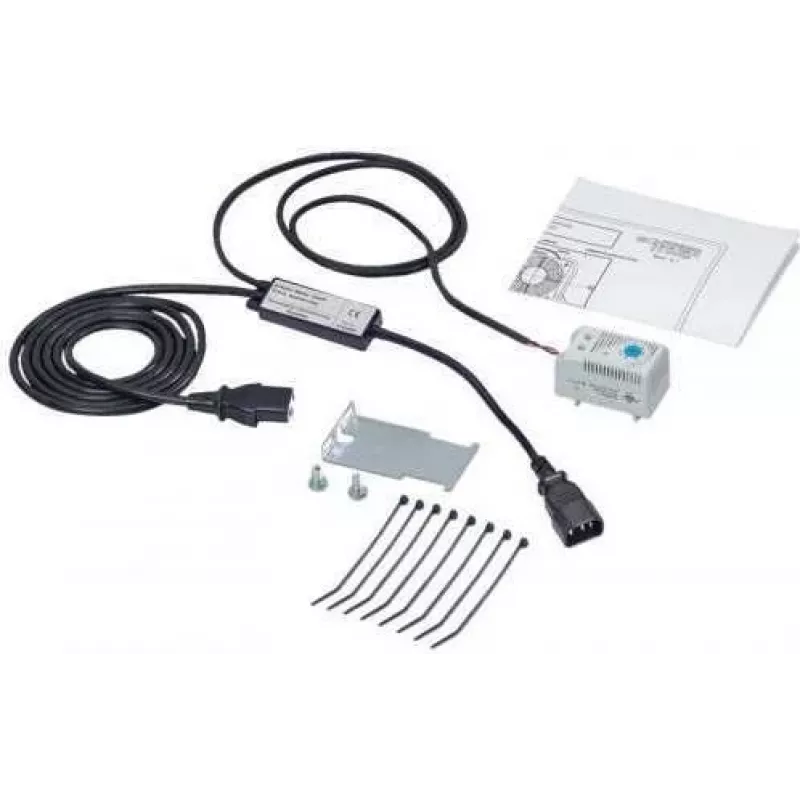

SCHÄFER IT SYSTEMS termostatas ventiliatorių valdymui, 0 iki +60 °C, perjungiamasis kontaktas, DIN bėgio montavimas, 6763000

Kai spintos viduje temperatūra svyruoja, o ventiliatorius įsijungia per vėlai arba dirba be pertraukos, kyla rizika tiek įrangai, tiek energijos sąnaudoms. SCHÄFER IT SYSTEMS termostatas ventiliatorių valdymui užtikrina tikslų įjungimą ir išjungimą pagal faktinę temperatūrą – be išorinio maitinimo, be programavimo, tik patikima bimetalinė mechanika.

Ką tai keičia kasdieniame darbe

Skydinių ir HVAC specialistams tai reiškia mažiau rankinio reguliavimo ir mažiau sudegusių ventiliatorių. Termostatas įsijungia tik tada, kai temperatūra viršija nustatytą ribą, o 7 K perjungimo diferencialas neleidžia kontaktui „mirksėti“ aplink vieną tašką. Dėl to ventiliatorius dirba stabiliais ciklais, o spintos vidaus temperatūra išlieka prognozuojama.

Kam tinka

Įrenginių spintų surinkėjams, elektrikams ir techninės priežiūros inžinieriams, kuriems reikia paprasto, bet patikimo sprendimo 35 mm DIN bėgiui. Tinka ten, kur nėra galimybės tiekti maitinimo jutikliui arba kur reikalingas autonominis temperatūros valdymas.

Pagrindinės savybės

• Reguliuojama nustatymo temperatūra nuo 0 iki +60 °C
• 7 K perjungimo diferencialas (±4 K tolerancija) – apsaugo nuo dažno persijunginėjimo
• Perjungiamasis kontaktas (SPDT), skirtas 250 V AC, 10 A varžinei apkrovai
• Bimetalinis jutiklis nereikalauja išorinio maitinimo
• Montuojamas ant 35 mm DIN bėgio su fiksatoriumi
• Prijungimas 2 polių varžtiniais gnybtais, maks. laido skerspjūvis 2,5 mm²
• Korpusas iš liepsnai atsparaus plastiko (UL94 V-0), šviesiai pilkos spalvos RAL 7035
• Apsaugos klasė IP20 – skirta naudoti patalpose

Specifikacijos

• Temperatūros nustatymo diapazonas: 0 iki +60 °C
• Perjungimo diferencialas: 7 K (±4 K tolerancija)
• Kontakto tipas: perjungiamasis kontaktas (SPDT)
• Kontakto apkrova AC: 250 V AC, 10 A (varžinė apkrova)
• Kontakto apkrova DC: 30 W
• Jutiklio elementas: termostatinis bimetalas
• Montavimo tipas: 35 mm DIN bėgio fiksatorius
• Prijungimo tipas: 2 polių varžtiniai gnybtai
• Maks. laido skerspjūvis: 2,5 mm² (vientisos arba daugiasijos gyslos)
• Korpuso medžiaga: plastikas (UL94 V-0 liepsnai atsparus)
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20 iki +80 °C
• Sandėliavimo temperatūra: -45 iki +80 °C
• Spalva: šviesiai pilka (RAL 7035)
• Patvirtinimai: VDE, UL/cUL
• Mechaninis ilgaamžiškumas: > 100 000 ciklų
• Elektrinis ilgaamžiškumas: > 10 000 ciklų

Kaip naudoti

Nustatykite norimą temperatūrą reguliavimo ratuku. Termostatas persijungs, kai temperatūra pakils aukščiau nustatytos vertės plius diferencialas, ir grįš į pradinę būseną, kai nukris žemiau nustatytos vertės minus diferencialas. Įsitikinkite, kad bimetalinis jutiklis yra toje oro srauto zonoje, kurią norite stebėti – paprastai prie spintos viršaus, kur kaupiasi šiluma.

Patarimai: prieš montuodami ant DIN bėgio, patikrinkite, ar varžtiniai gnybtai tvirtai laiko laidą – vibracija spintoje ilgainiui gali atlaisvinti prastai priveržtą kontaktą. Nustatydami temperatūrą atsižvelkite į 7 K diferencialą: jei norite, kad ventiliatorius įsijungtų prie +35 °C, nustatykite šiek tiek žemesnę vertę. Reguliariai, bent kartą per metus, patikrinkite kontakto būseną – elektrinis ilgaamžiškumas siekia > 10 000 ciklų, todėl intensyvaus darbo sąlygomis kontaktą verta stebėti.
