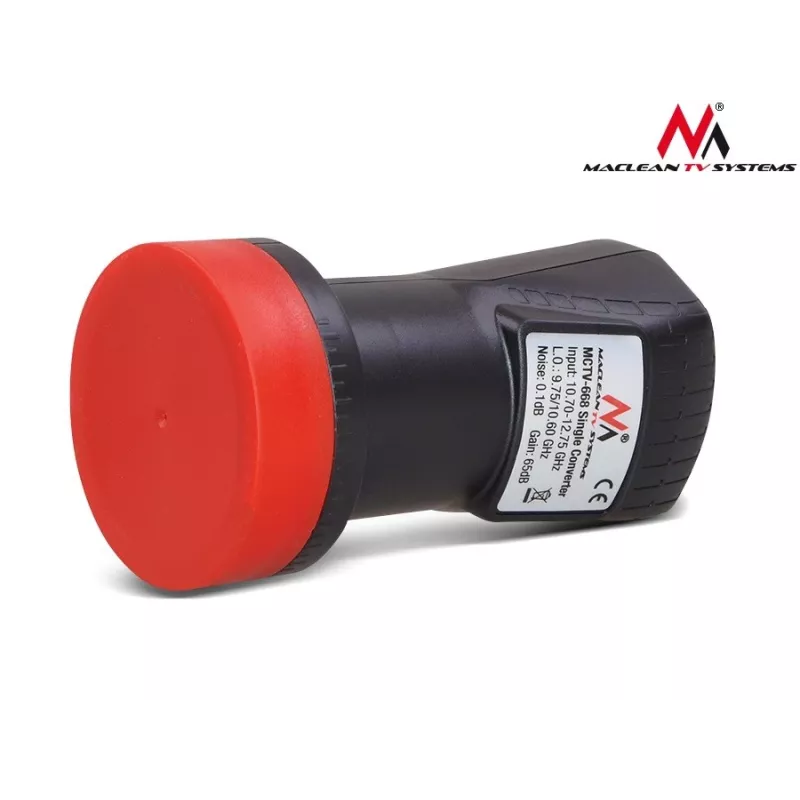

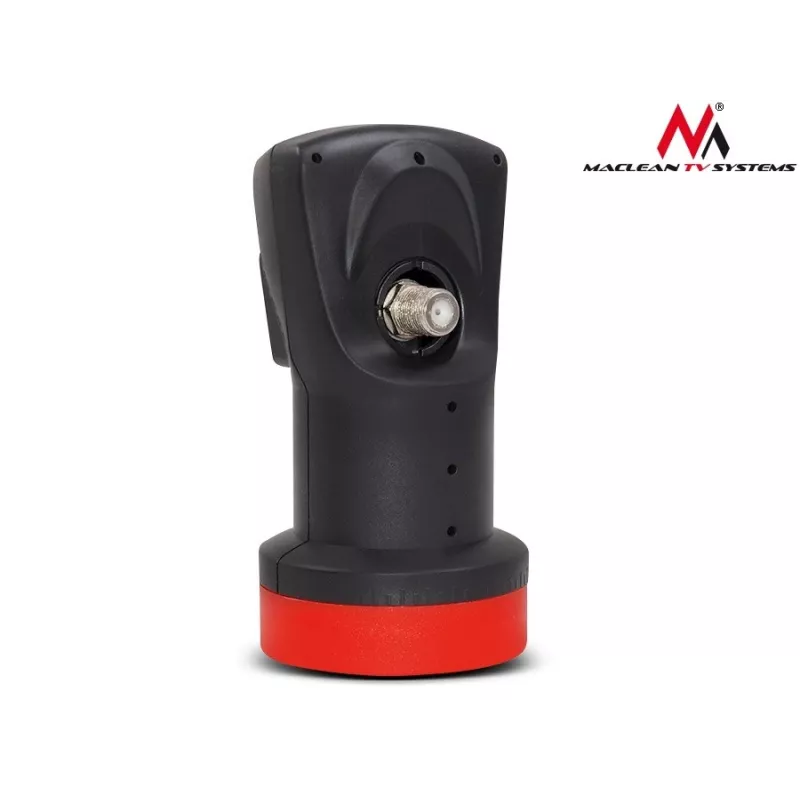

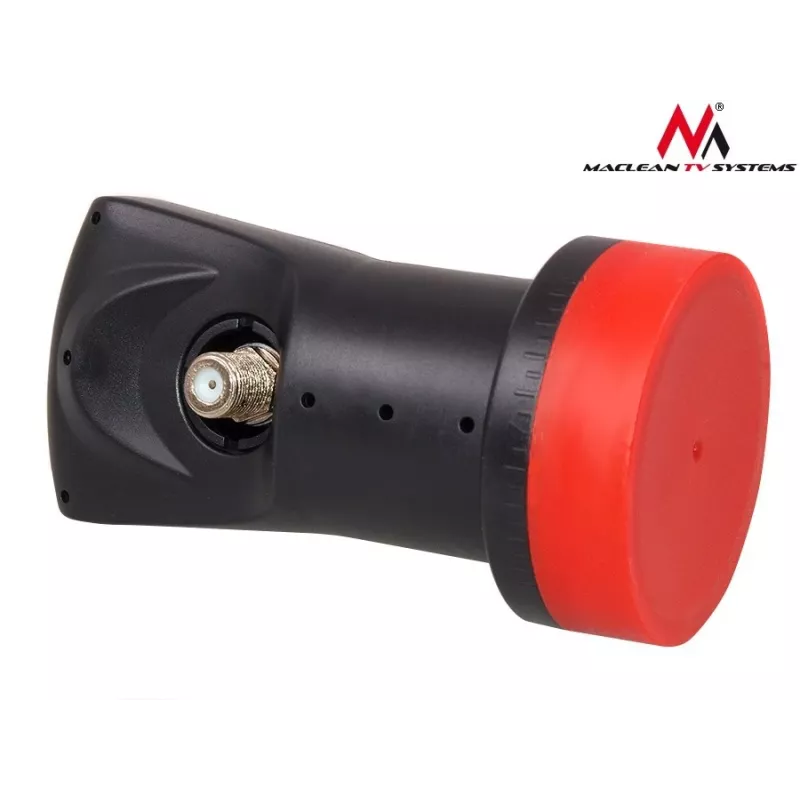

MACLEAN MCTV-668 vieno išėjimo LNB keitiklis

MACLEAN MCTV-668 yra vieno išėjimo palydovinis keitiklis, skirtas priimti Ku juostos palydovinės televizijos signalus ir konvertuoti juos į tarpinį dažnį, tinkamą perduoti bendraašiu kabeliu į vieną palydovinį imtuvą arba tiunerį. Šis įrenginys skirtas paprastoms namų palydovinėms sistemoms, kai prie antenos reikia prijungti tik vieną imtuvą. Kompaktiškas korpusas ir standartinė F tipo jungtis leidžia lengvai pakeisti seną keitiklį arba sumontuoti jį ant nedidelės antenos.

Privalumai

MACLEAN MCTV-668 užtikrina stabilų signalo konvertavimą visoje Ku juostoje su vienu bendraašiu išėjimu tiesioginiam prijungimui prie imtuvo. Jo kompaktiškas, atsparus oro sąlygoms korpusas skirtas montuoti lauke ant palydovinių antenų, o standartinė jungtis užtikrina suderinamumą su įprastais bendraašiais kabeliais ir palydoviniais tiuneriais. Įrenginys suteikia praktišką našumo ir montavimo paprastumo balansą vieno imtuvo sistemoms.

Pagrindinės specifikacijos

• Dažnių juosta: Ku juosta (10,7–12,75 GHz)
• Išėjimo dažnis: 950–2150 MHz
• Išėjimų skaičius: 1 (vienas imtuvas)
• Jungtis: F tipo (moteriška)
• Vietinis osciliatoriaus dažnis: 9,75/10,6 GHz
• Triukšmo rodiklis: 0,5 dB (maks.)
• Stiprinimas: 60 dB (tipinis)
• Maitinimas: 12–20 V nuolatinė srovė per bendraašį kabelį
• Apsauga nuo oro sąlygų: Atsparus vandeniui ir UV spinduliams korpusas

Kaip naudoti

Pritvirtinkite MACLEAN MCTV-668 prie palydovinės antenos LNB laikiklio, užtikrindami, kad įrenginys būtų tvirtai pritvirtintas ir nukreiptas pagal palydovo tiekėjo nurodymus. Prijunkite bendraašį kabelį su F tipo jungtimi nuo keitiklio išėjimo prie palydovinio imtuvo įvesties. Keitiklis maitinamas per imtuvą per bendraašį kabelį; įjunkite imtuvą ir atlikite signalo stiprumo bei kokybės patikras imtuvo meniu, jei reikia, tiksliai sureguliuokite antenos kryptį.

Rekomendacijos

Naudokite atsparius oro sąlygoms F tipo jungtis ir kokybišką bendraašį kabelį, kad sumažintumėte signalo nuostolius. Įsitikinkite, kad antena sumontuota ant stabilaus pagrindo, ir reguliuokite kryptį stebėdami signalo stiprumą imtuve. Kad išvengtumėte problemų esant blogam orui, periodiškai tikrinkite korpusą ir jungtis, o pažeistus kabelius ar jungtis nedelsdami pakeiskite.
