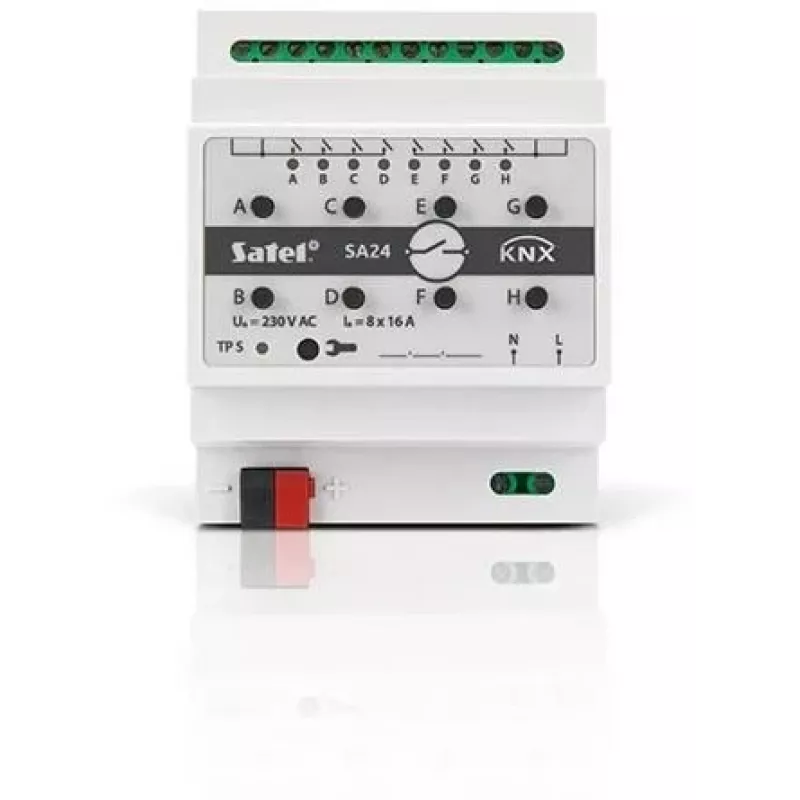

Perjungimo pavara Satel KNX-SA24 8 kanalų, skirta DIN bėgiui, 3680 W

„Satel KNX-SA24“ – tai profesionalus perjungimo pavara, skirta KNX pagrįstoms išmaniųjų namų ir pastatų automatikos sistemoms. Įrenginys montuojamas ant DIN bėgio ir turi 8 nepriklausomus kanalus, kurie KNX telegramas iš jutiklių bei valdiklių paverčia konkrečiais elektros apkrovų, tokių kaip apšvietimas ar vėdinimas, perjungimo veiksmais. Jis maitinamas 230 V kintamąja srove, o jo reliniai išėjimai užtikrina patikimą tipinių buitinių ir komercinių apkrovų valdymą. Kompaktiškas korpusas (92 mm pločio, 60 mm gylio, 70 mm aukščio) puikiai tinka standartiniuose skirstomuosiuose skyduose.

Privalumai

Ši pavara suteikia aštuonis relinius išėjimus, konfigūruojamus kaip atskirus loginius kanalus, leidžiančius lanksčiai valdyti kelias grandines iš vieno DIN bėgio įrenginio. Dėl suderinamumo su KNX telegramomis užtikrinama patikima integracija su jutikliais, jungikliais ir automatikos scenarijais. Vardinė perjungimo galia leidžia valdyti platų elektros prietaisų spektrą, o kompaktiška forma taupo vietą elektros spintose. Montavimas ant DIN bėgio supaprastina įrengimą ir priežiūrą gyvenamosiose bei komercinėse patalpose.

Tinka

• Apšvietimo grandinių perjungimui ir valdymui namuose bei pastatuose
• Vėdinimo ventiliatorių ir ištraukiklių valdymui
• Integracijai į KNX automatikos scenarijus ir logiką
• Centralizuotam kelių elektros apkrovų valdymui skirstomajame skyde

Pagrindinės techninės specifikacijos

• Kanalų skaičius: 8 nepriklausomi reliniai išėjimai
• Maitinimo įtampa: 230 V AC
• Maksimali perjungimo galia: iki 3680 W bendra
• Montavimas: DIN bėgis (standartinis profilis)
• Matmenys: 92 mm (P) × 60 mm (G) × 70 mm (A)

Kaip naudoti

Įrenkite KNX-SA24 ant standartinio DIN bėgio elektros skirstomajame skyde ir prijunkite prie 230 V AC maitinimo šaltinio laikydamiesi vietinių elektros instaliacijos taisyklių. Kiekvieną relinį išėjimą prijunkite prie atitinkamos apkrovos (apšvietimo grandinės, ventiliatoriaus ir pan.) ir sukonfigūruokite loginius kanalus KNX sistemoje naudodami ETS įrankius arba integratoriaus konfigūravimo eigą. Po konfigūravimo modulis gaus KNX telegramas ir perjungs išėjimus pagal įjungimo/išjungimo komandas bei automatikos scenarijus.

Rekomendacijos

Įsitikinkite, kad apkrovų srovės ir bendra prijungta galia neviršija modulio vardinės perjungimo galios. Naudokite tinkamą grandinių apsaugą ir laikykitės nacionalinių elektros instaliacijos taisyklių. Saugiam paleidimui ir konfigūravimui KNX sistemoje pasitelkite kvalifikuotą elektriką arba sertifikuotą KNX integratorių.
