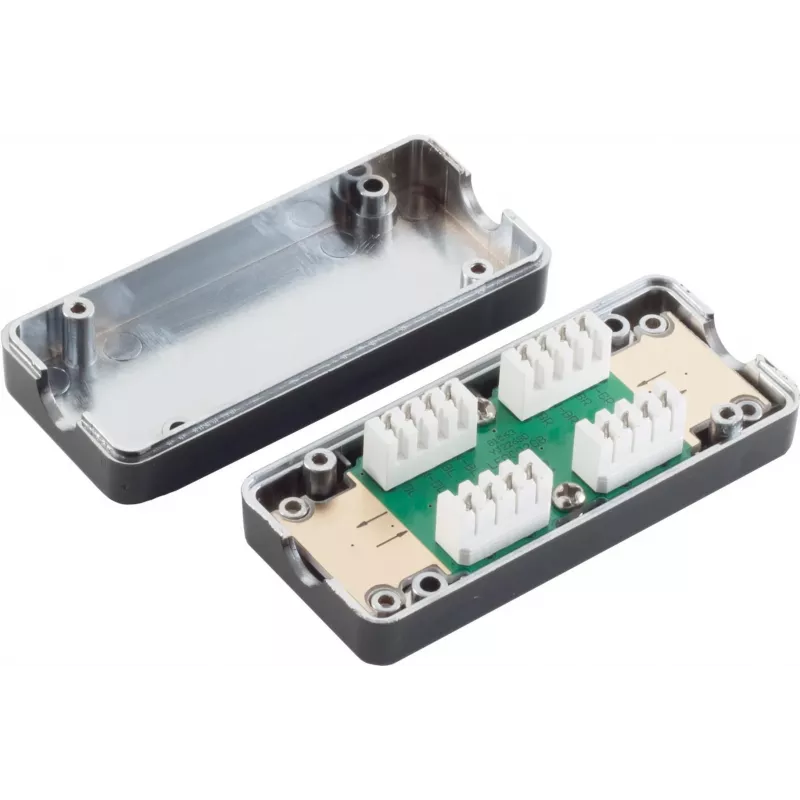

Prailginimo dėžutė ShiverPeaks S/CONN maksimalus ryšys Cat.7 su LSA jungtimi (75001-2)

„ShiverPeaks S/CONN“ tinklo prailginimo dėžutė su Cat.7 ir LSA jungtimi skirta profesionaliam ekranuoto Ethernet kabelio prailginimui, užbaigimui ar perskirstymui kompaktiškame korpuse. Šis sprendimas idealiai tinka tais atvejais, kai reikia sukurti tarpinį paskirstymo tašką arba patikimai užbaigti Cat.7 ekranuotą vytos poros kabelį tiek gyvenamosiose, tiek komercinėse struktūrizuoto kabelių tinklo sistemose.

Privalumai

Dėžutė užtikrina mechaninę apsaugą užbaigtiems laidininkams, išlaikant mažą montavimo plotą. LSA tipo užspaudimo kontaktai leidžia greitai ir patikimai užbaigti kabelį be litavimo ar specialių įrankių – užtenka standartinio LSA įrankio. Dėžutė palaiko Cat.7 ekranavimo tęstinumą, o kompaktiškas dizainas leidžia montuoti ant sienos, spintelėse ar prie skydų.

Pagrindinės techninės specifikacijos

• Kategorija: 7 kategorija (ekranuota vytos pora)
• Jungimo tipas: LSA užspaudimo kontaktai
• Korpusas: kompaktiška dėžutė montavimui ant paviršiaus arba spintelėje
• Kabelio suderinamumas: ekranuoti Cat.7 vytos poros laidininkai
• Jungčių skaičius: kelių porų LSA pozicijos, atitinkančios standartinius Ethernet porų kiekius

Naudojimas

Paruoškite įeinančius ir išeinančius ekranuotus kabelius: nuimkite išorinę izoliaciją, atidengdami foliją ir atskirus laidininkus pagal Cat.7 praktiką. Kiekvieną laidininką užbaikite LSA kontaktuose, laikydamiesi spalvų kodo pagal naudojamą tinklo standartą. Įsitikinkite, kad kabelio ekranas tinkamai sujungtas su dėžute arba ekrano užbaigimo tašku, kad būtų išlaikytas ekranavimo tęstinumas. Po užbaigimo patikrinkite visas jungtis ir pritvirtinkite dėžutę pasirinktoje vietoje. Atlikite standartinius tinklo testus, kad patvirtintumėte vientisumą ir veikimą.

Rekomendacijos

Naudokite tinkamą LSA įrankį ir laikykitės rekomenduojamų ekrano įžeminimo praktikų, kad išlaikytumėte signalo vientisumą. Venkite aštrių lenkimų šalia užbaigimo ir kuo mažiau išvyniokite poras, kad išlaikytumėte Cat.7 charakteristikas. Po montavimo patvirtinkite kabelio veikimą atitinkama sertifikavimo arba testavimo įranga.
