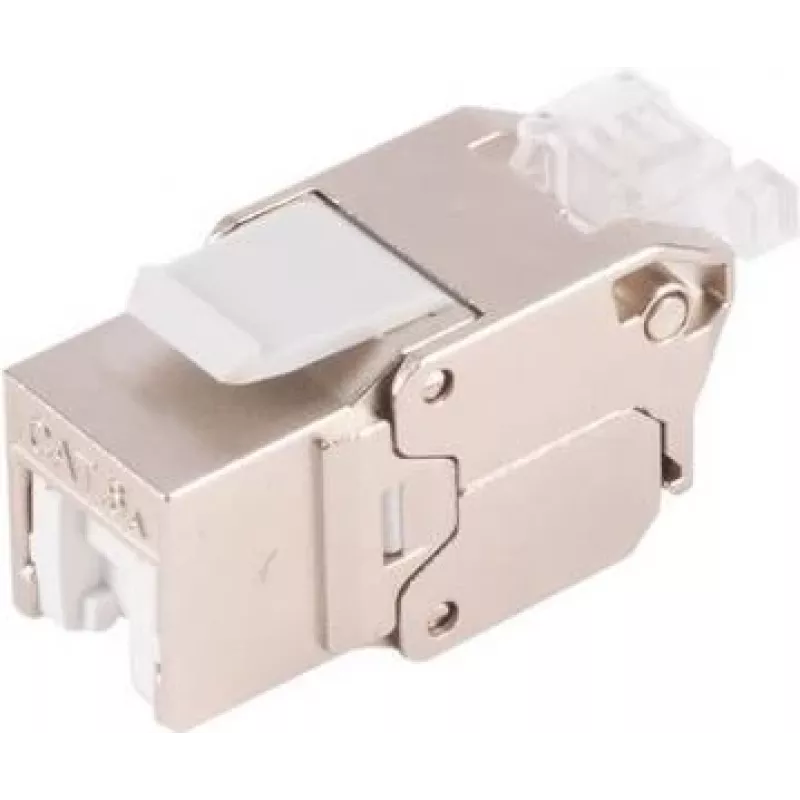

Tinklo adapteris Keystone Cat.6A STP ClampFix S/CONN 08-10034

„ShiverPeaks“ tinklo adapteris Keystone Cat.6A STP ClampFix (S/CONN) – tai ekranuotas kištukinis modulis, skirtas Cat6A instaliacijoms, kurioms būtinas didelės spartos ir mažo triukšmo duomenų perdavimas. Adapteris palaiko ekranuotą vytos poros kabelį ir yra kompaktiško keystone formato, todėl lengvai montuojamas į pataisų skydus, sienines rozetes ar paviršinius dėklus. „ClampFix“ užspaudimo technologija užtikrina stabilų laidininkų ir ekrano kontaktą, išlaikant mechaninį patikimumą ir ilgalaikį tinklo veikimą.

Privalumai

Ekranuota konstrukcija sumažina elektromagnetinius trikdžius ir tarpusavio trukdžius, užtikrinant patikimą 10 Gigabit Ethernet ryšį per Cat6A kabelius. Keystone formatas suderinamas su standartinėmis keystone angomis, leidžiančiomis lanksčiai montuoti įvairiuose rozetėse ir skyduose. „ClampFix“ užspaudimas supaprastina instaliaciją – nereikia specialių įrankių, o ekrano tęstinumas išlaikomas. Kompaktiškas dizainas taupo vietą tankiuose tinkluose.

Tinka

• 10 Gigabit Ethernet tinklo linijoms, reikalaujančioms Cat6A STP našumo
• Pataisų skyduose, modulinėse rozetėse ir paviršiniuose dėkluose su keystone angomis
• Komercinėms ir gyvenamosioms struktūrinėms instaliacijoms, kuriose svarbu trikdžių mažinimas
• Didelio tankio kabelių sistemoms, kurioms reikalingas patikimas mechaninis ryšys

Pagrindinės specifikacijos

• Kabelio kategorija: Cat6A ekranuota vytos poros (STP)
• Jungties formatas: keystone modulis
• Užspaudimo būdas: „ClampFix“ ekranuotas užspaudimas
• Duomenų našumas: palaiko 10 Gigabit Ethernet per Cat6A kabelius
• Ekranavimas: pilnas jungties ekranavimas, užtikrinantis kabelio ekrano tęstinumą
• Mechanika: kompaktiški keystone matmenys, tinkantys standartinėms montavimo angoms

Naudojimas

Paruoškite Cat6A STP kabelį: nuimkite išorinį apvalkalą ir atlenkite drenažo laidą arba folijos ekraną pagal standartinę praktiką. Įkiškite atskirus laidininkus į „ClampFix“ užspaudimo taškus, laikydamiesi reikiamo kontakto išdėstymo (T568A arba T568B), ir užfiksuokite spaustuką, kad būtų užtikrintas laidininkų ir ekrano kontaktas. Įstatykite keystone modulį į pasirinktą rozetę, pataisų skydą ar paviršinį dėklą, kol jis užsifiksuos. Po užspaudimo patikrinkite ryšį tinklo testavimo įranga, kad įsitikintumėte tęstinumu, porų vientisumu ir našumo parametrais.

Rekomendacijos

Naudokite su tinkamai sertifikuotu Cat6A STP kabeliu ir išlaikykite nuoseklų ekrano tęstinumą nuo kabelio iki jungties. Venkite per didelio lenkimo šalia užspaudimo vietos ir patikrinkite kontaktų išdėstymo nuoseklumą tarp abiejų galų. Didelio tankio instaliacijose rekomenduojama pažymėti prievadus ir po užspaudimo patikrinti kiekvieną liniją, kad būtų užtikrintas 10GbE veikimas.
