D-Sub 9 kontaktų (Sub-D) jungtis metalizuotas, ShiverPeaks 79109-M

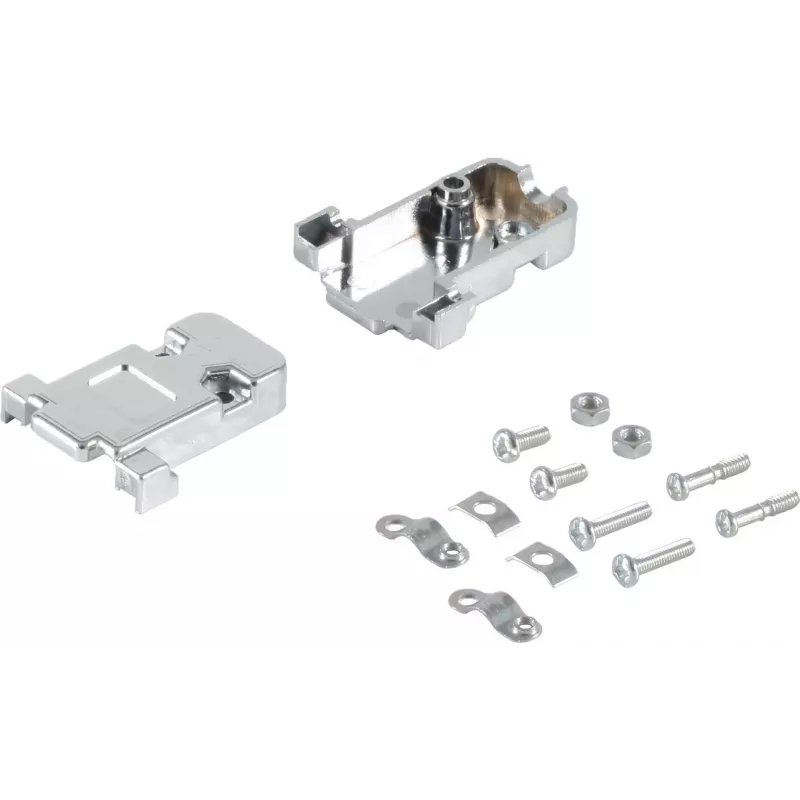

ShiverPeaks 79109-M yra metalizuota 9 kontaktų D-Sub (Sub-D) jungtis, skirta patikimam signalų ir duomenų perdavimui. Kompaktiškas stačiakampis metalizuotas korpusas su standartiniu D-Sub kontaktų išdėstymu užtikrina mechaninį ir elektrinį suderinamumą su nuosekliaisiais, lygiagrečiaisiais ir specializuotais kabelių mazgais. Ši jungtis tinka montuoti ant plokštės arba kabelio pramoninėje, matavimo ir ryšių įrangoje, kur reikalingas tvirtas metalinis korpusas ir tikslus kontaktų išlygiavimas.

Privalumai

Metalizuotas korpusas suteikia mechaninį tvirtumą ir geresnį elektromagnetinį ekranavimą, palyginti su nemetalizuotais korpusais, o standartinis 9 kontaktų išdėstymas užtikrina suderinamumą su esamais Sub-D kabeliais ir įrenginiais. Kompaktiška stačiakampė forma leidžia efektyviai išnaudoti skydelio ir plokštės erdvę, o metalinė apdaila padeda išlaikyti jungties įžeminimą ir ilgalaikį patvarumą sudėtingomis sąlygomis.

Tinka

• Nuosekliosioms RS-232/RS-422/RS-485 jungtims ir senesniems ryšių prievadams
• Matavimo ir instrumentinei įrangai, kuriai reikalingi stabilūs duomenų ryšiai
• Individualiems kabelių mazgams ir adapteriams pramoninėms valdymo sistemoms
• Montavimui ant plokštės arba skydelio, kai reikalingas mechaninis ekranavimas ir įžeminimas

Pagrindinės specifikacijos

• Jungties tipas: 9 kontaktų D-Sub (Sub-D) standartiniu išdėstymu
• Korpuso medžiaga / apdaila: metalizuotas korpusas geresniam ekranavimui ir mechaniniam tvirtumui
• Montavimo galimybės: tinka montuoti ant plokštės arba kabelio (priklausomai nuo varianto)
• Kontaktų konfigūracija: devyni signalo kontaktai nuosekliosioms ir lygiagrečiosioms sąsajoms
• Naudojimo aplinka: skirta pramoninei, matavimo ir ryšių įrangai

Kaip naudoti

Sumontuokite jungtį pagal įrenginio mechaninius brėžinius, sulygiuodami D formos korpusą su atitinkama skydelio išpjova arba kabelio gaubtu. PCB variantams lituokite arba presuokite kontaktų kojeles prie plokštės, laikydamiesi gamintojo rekomenduojamų litavimo profilių ir įžeminimo praktikos. Kabelių mazgams prijunkite devynis laidininkus prie atitinkamų kontaktų naudodami tinkamą presavimo arba litavimo metodą ir užtikrinkite patikimą įtempimo mažinimą. Prieš įjungdami prijungtą įrangą patikrinkite kontaktų priskyrimą, kad išvengtumėte laidų sujungimo klaidų.

Rekomendacijos
