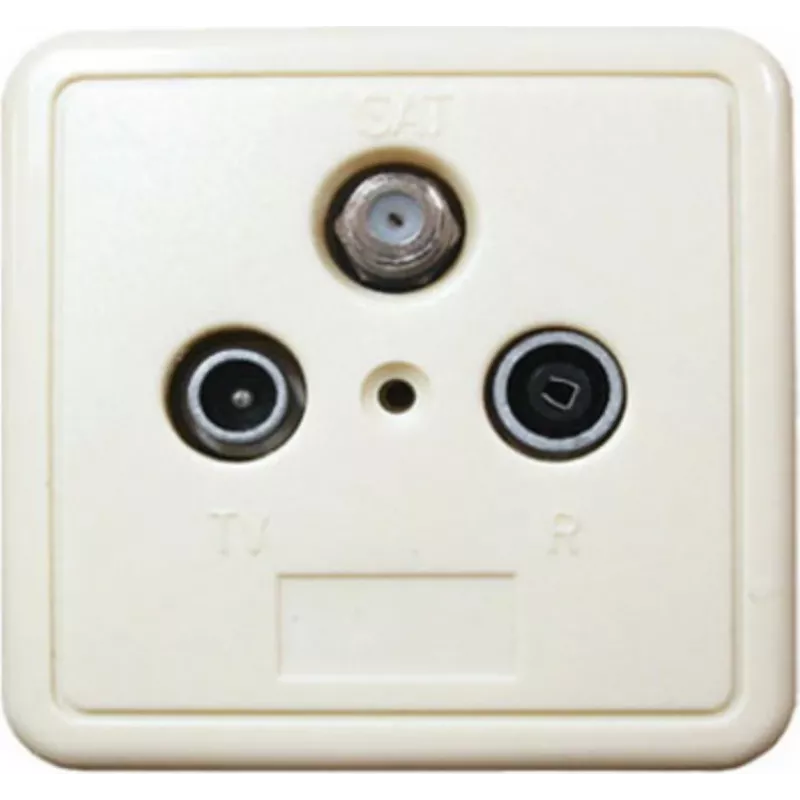

Anteninis lizdas ShiverPeaks 83905-10DCSETL BK ir SAT jungtims

Šis ShiverPeaks anteninis lizdas yra kombinuotas sieninis išvadas, skirtas antžeminiams (BK) ir palydoviniams (SAT) signalams prijungti viename korpuse. Jis idealiai tinka namų ir mažų biurų įrengimams, leidžiantis tvarkingai ir lengvai prieinamai išskirstyti signalus naudojant standartinius koaksialinius kabelius. Lizdas palaiko nuolatinės srovės (DC) pralaidumą, reikalingą palydovinei įrangai, kuri maitinama iš išorinio šaltinio.

Privalumai

Šis ShiverPeaks anteninis lizdas sujungia BK ir SAT jungtis į vieną kompaktišką išvadą, sumažindamas poreikį naudoti atskiras plokštes. Integruotas dizainas užtikrina signalo perdavimą ir DC tęstinumą, kai reikia maitinti palydovinį LNB. Lizdas lengvai montuojamas į esamus koaksialinius tinklus ir padeda išlaikyti tvarkingą išvaizdą naudojimo vietoje.

Pagrindinės techninės specifikacijos

• Kombinuotas BK + SAT koaksialinis išvadas montavimui į vieną sieninę dėžutę
• 3 jungčių išdėstymas, atskiriantis antžeminius ir palydovinius signalus
• DC pralaidumas palydovinio maitinimo tęstinumui
• Tipinis slopinimo lygis apie 10 dB nurodytame palydoviniame kelyje
• Sukurta standartiniams koaksialiniams kabeliams ir užspaudžiamam montavimui sieninėje dėžutėje

Naudojimas

Sumontuokite anteninį lizdą tinkamoje sieninėje dėžutėje ir prijunkite įeinančius koaksialinius kabelius prie atitinkamų BK ir SAT prievadų, laikydamiesi teisingos poliškumo ir jungčių fiksacijos. Jei palydovinis imtuvas reikalauja DC maitinimo LNB, įsitikinkite, kad DC pralaidumas yra įjungtas pagal imtuvo ir kabelių konfigūraciją. Po prijungimo pritvirtinkite priekinę plokštę ir patikrinkite tiek antžeminius, tiek palydovinius signalus prijungtame televizoriuje ar imtuve, kad įsitikintumėte signalo tęstinumu ir kokybe.

Rekomendacijos

Geriausiems rezultatams naudokite aukštos kokybės 75 Ω koaksialinį kabelį ir tinkamai priveržtas F tipo jungtis. Patikrinkite, ar palydovinio imtuvo nustatymai atitinka kabelių konfigūraciją, ir ar bet kokie linijiniai skirstytuvai ar stiprintuvai yra skirti DC pralaidumui, kai naudojami palydoviniame kelyje.
