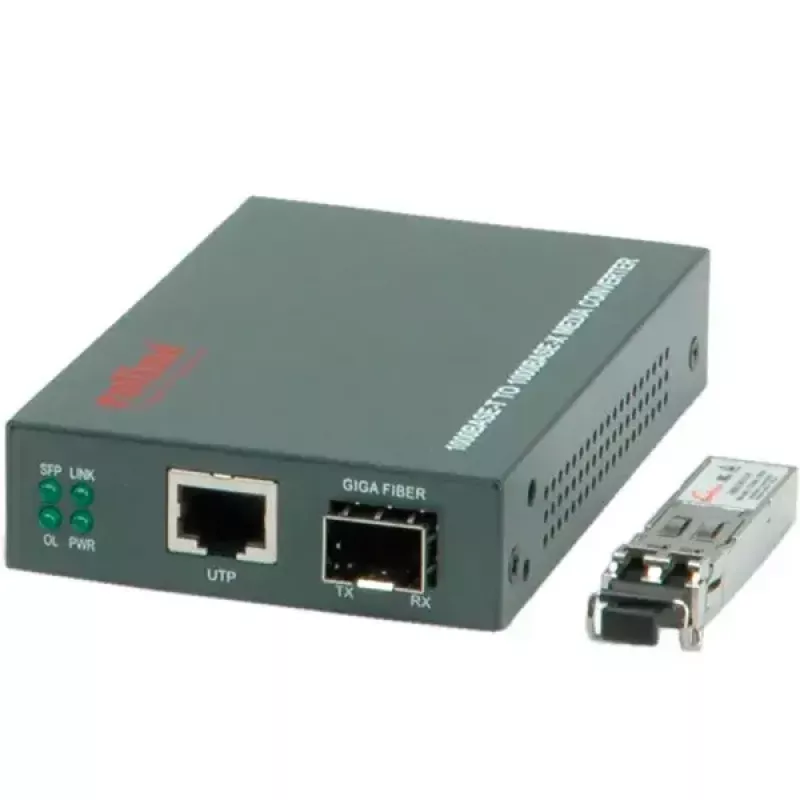

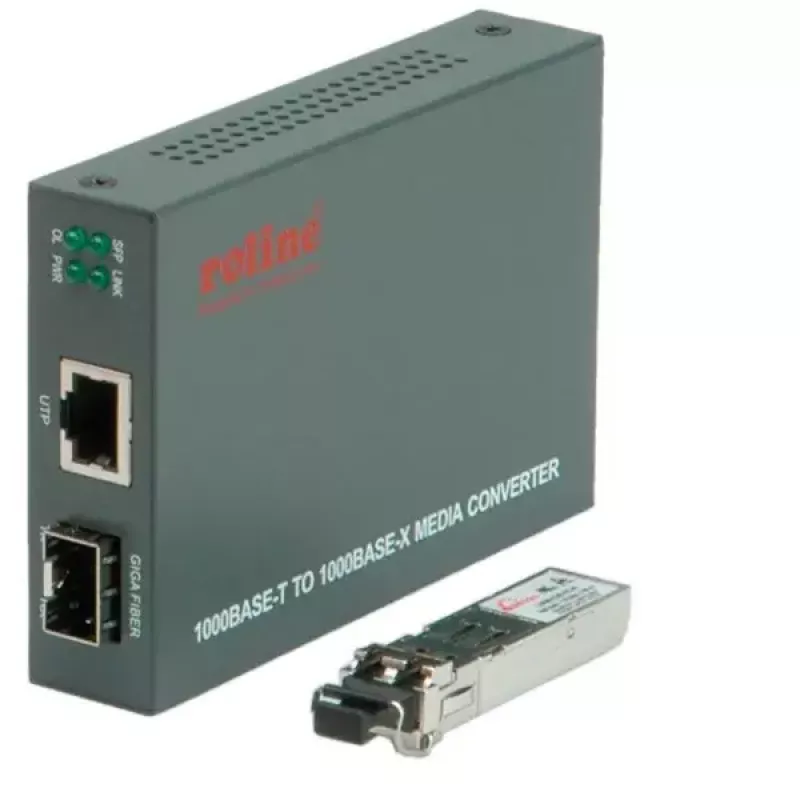

Gigabitinis keitiklis ROLINE 21.13.1069 RJ45 į LC

ROLINE Gigabitinis keitiklis 21.13.1069 skirtas konvertuoti signalą tarp ekranuotos RJ45 varinės jungties ir LC daugiamodės šviesolaidžio jungties iki 1000 Mbps greičiu. Komplekte yra iš anksto sukonfigūruotas Mini-GBIC (SX/LC daugiamodis) modulis, leidžiantis pasiekti iki 500 m atstumą per 50/125 µm daugiamodį šviesolaidį. Šis įrenginys idealiai tinka integruoti varinius ir šviesolaidinius tinklo segmentus mišriose kabelinėse sistemose.

Privalumai

Keitiklis užtikrina skaidrų visų Ethernet paketų tipų konvertavimą be paketų ilgio apribojimų, palaiko automatinį derėjimą (auto-negotiation) ir Auto-MDI/MDI-X RJ45 prievade. Jis turi nuorodos perdavimo (link pass-through) funkciją tarp vario ir šviesolaidžio, SFP suderinamą šviesolaidžio jungtį, leidžiančią lanksčiai keisti siųstuvus, bei montavimo galimybes ant DIN bėgelio arba centriniame šasėjuje. Atitinka IEEE 802.3ab ir 802.3z standartus, pasižymi mažomis energijos sąnaudomis.

Pagrindinės techninės specifikacijos

• Tinklo prievadai: 1x ekranuotas RJ45, 1000 Mbps, automatinis derėjimas, Auto-MDI/MDI-X; 1x SFP jungtis su iš anksto sukonfigūruotu Mini-GBIC (SX/LC daugiamodis)
• Šviesolaidžio atstumas: iki 500 m naudojant 50/125 µm daugiamodį šviesolaidį (RC-1000SX/LC)
• Standartai: IEEE 802.3ab, IEEE 802.3z
• Maitinimas: +5 iki +12 V DC (±5%), maks. suvartojimas 2 W @ 7,5 V
• Matmenys (P×G×A): 108 × 72,5 × 23 mm
• Komplekte: Keitiklis, maitinimo adapteris, ROLINE Mini-GBIC Modulis SX/LC Daugiamodis (21.14.3500), instrukcija

Naudojimas: įstatykite Mini-GBIC į SFP lizdą (jei dar neįstatytas), prijunkite ekranuotą RJ45 kabelį prie RJ45 prievado ir daugiamodį LC šviesolaidį prie LC jungties. Prijunkite atitinkamą DC maitinimą. Keitiklis automatiškai derėsis su tinklo partneriu ir užmegs nuorodą tarp vario ir šviesolaidžio. Montavimui stelaže ar centralizuotai naudokite suderinamą centrinį šasėjų arba DIN bėgelį.

Rekomenduojama naudoti 50/125 µm daugiamodį šviesolaidį nurodytam 500 m atstumui pasiekti ir užtikrinti, kad Mini-GBIC tipas (SX/LC daugiamodis) atitinka šviesolaidžio ir nuotolinio siųstuvo charakteristikas. Laikykitės maitinimo įtampos diapazono +5 iki +12 V DC ir tinkamų įžeminimo bei ekranavimo praktikų.
