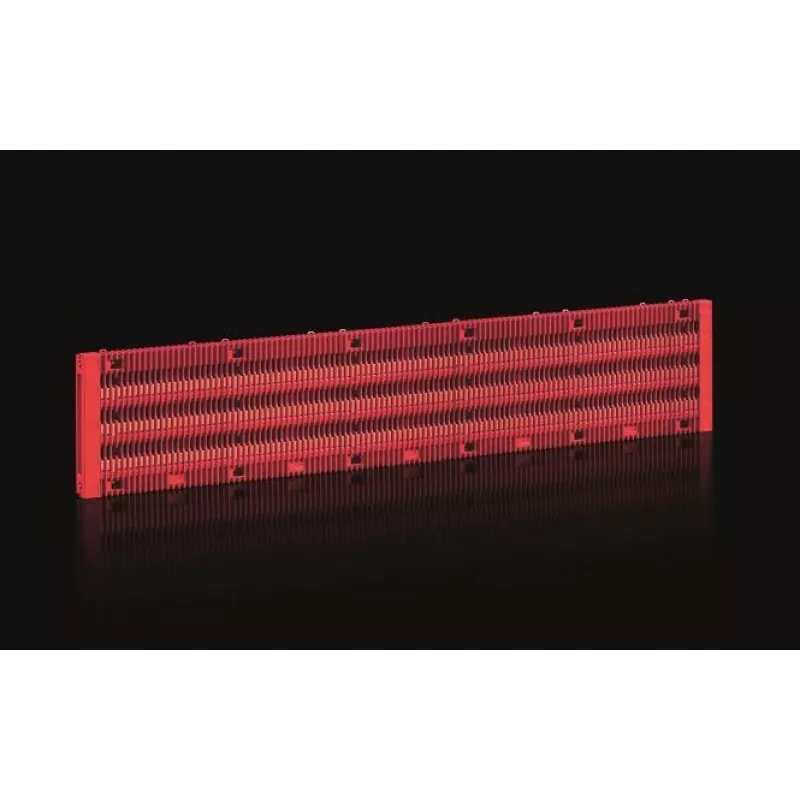

Rittal RiLineX plokštė 3p RX 9360024 60 mm su šynomis 30x5 mm B

Skirstomųjų įrenginių surinkimas tampa paprastesnis, kai maitinimo paskirstymą galima atlikti be papildomų laidų ir adapterių. Rittal RiLineX plokštė 3p RX 9360024 su integruotomis 30 x 5 mm varinėmis šynomis leidžia tiesiogiai montuoti į RiLineX šynų sistemas, sumažina laidų kiekį ir užtikrina patikimą energijos paskirstymą iki 630 A.

Kam skirta

Ši šynų plokštė skirta skydų gamintojams, elektros inžinieriams ir sistemų integratoriams, projektuojantiems ir surenkantiems žemos įtampos skirstymo įrenginius pagal IEC 61439. Ji tinka trims poliams skirtam maitinimo paskirstymo stuburui RiLineX korpusuose: pramoniniuose valdymo skydeliuose, mašinų maitinimo blokuose, pastatų infrastruktūros skirstomuosiuose skyduose.

Pagrindinės savybės

• Integruota 3 polių šynų sistema su varinėmis šynomis 30 x 5 mm
• Kompaktiškas 60 mm sistemos plotis taupo vietą
• Tiesioginis montavimas į RiLineX šynų sistemas be papildomų adapterių
• Vardinė darbinė įtampa iki 690 V AC
• Srovės pralaidumas iki 630 A (priklausomai nuo konfigūracijos)
• Pagrindas ir izoliatoriai iš poliamido (PA), šviesiai pilkos spalvos RAL 7035
• Apsaugos klasė IP00, skirta montuoti korpuso viduje
• Atitinka IEC 61439 standartą žemos įtampos skirstymo įrenginiams

Specifikacijos

• Gaminio tipas: šynų sistemos plokštė
• Sistemos serija: RiLineX
• Polių skaičius: 3
• Šynų matmenys: 30 x 5 mm
• Sistemos plotis: 60 mm
• Vardinė darbinė įtampa (AC): 690 V
• Šynų medžiaga: varis
• Montavimo tipas: tiesioginis montavimas RiLineX šynų sistemose
• Apsaugos klasė: IP00
• Atitiktis standartams: IEC 61439
• Korpuso/pagrindo medžiaga: poliamidas (PA)
• Spalva (izoliatoriai/pagrindas): RAL 7035 (šviesiai pilka)
• Srovės pralaidumas (šynoms): iki 630 A (priklausomai nuo konfigūracijos)

Naudojimo patarimai

Montuodami šią plokštę, įsitikinkite, kad aplinkinis korpusas užtikrina tinkamą apsaugą nuo tiesioginio kontakto, nes pati plokštė atitinka IP00. Pagal RiLineX surinkimo instrukciją patikrinkite šynų varžtų priveržimo momentą, kad elektros jungtys išliktų patikimos. Jei reikia didesnės srovės, apsvarstykite galimybę naudoti lygiagrečias plokštes arba patikrinkite nuostolių koeficientus pagal aplinkos temperatūrą ir korpuso vėdinimą.

Patarimas: prieš pradėdami montavimą, suplanuokite šynų išdėstymą ir palikite pakankamai vietos įrankiams bei aušinimui. Tai padės išvengti brangių pertvarkymų vėliau.
