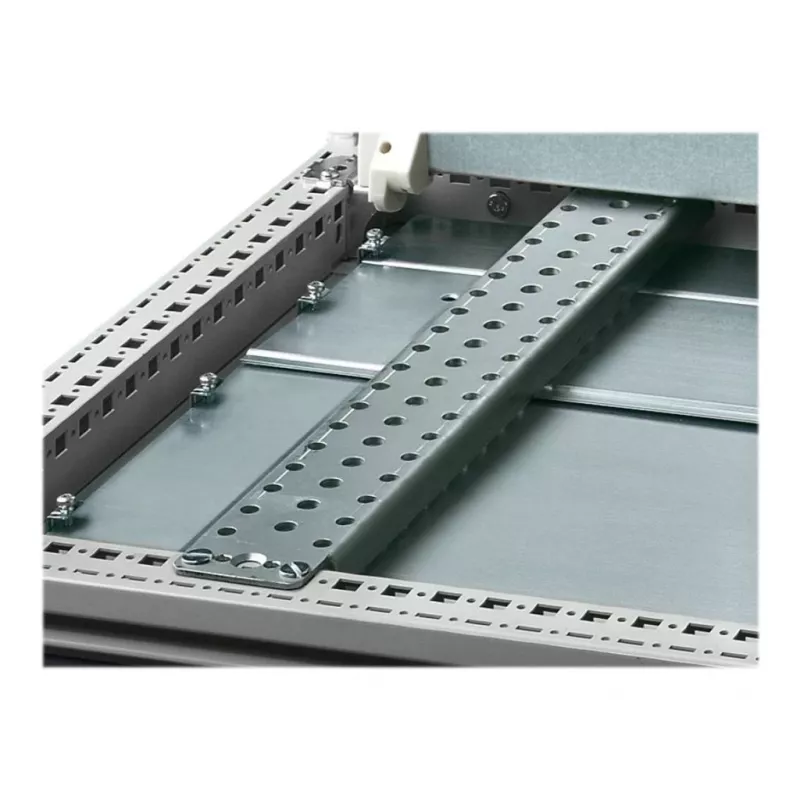

Rittal 4398.000 sisteminis karkasas TS 8, SE 8, CM, TP spintoms - sidabrinis, cinkuotas plienas, 500 mm, 2 vnt.

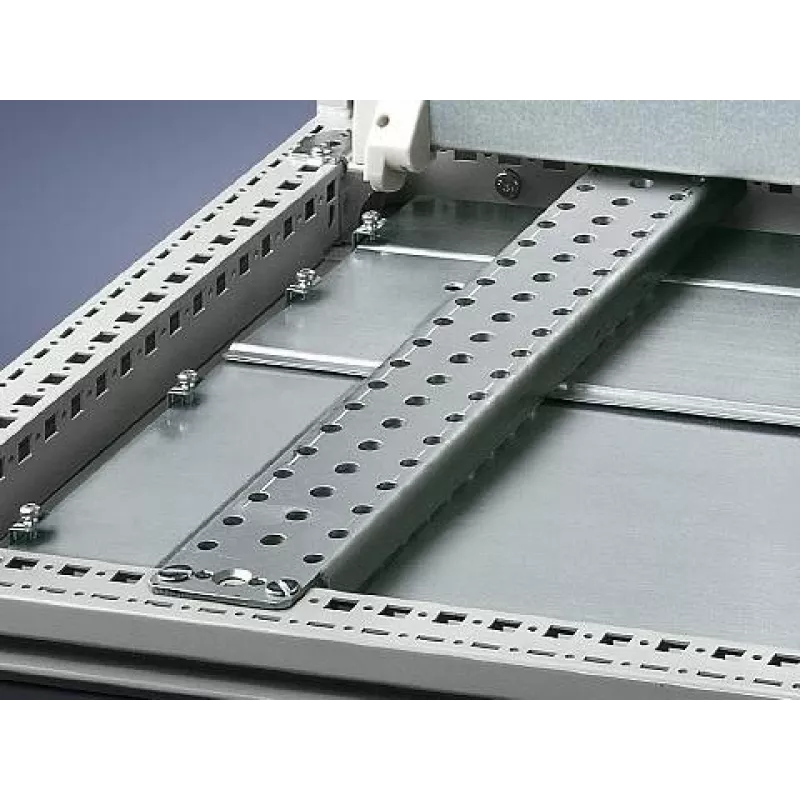

Montuodami komponentus Rittal spintose, inžinieriai ir technikai dažnai susiduria su būtinybe greitai ir patikimai įtvirtinti įrangą bei tvarkingai išvedžioti kabelius. Rittal 4398.000 sisteminis karkasas – tai dvi perforuotos cinkuoto plieno juostos, kurios tiesiogiai prisukamos TS 8, SE 8, CM ir TP serijų spintose, suteikdamos universalią vidinę montavimo platformą.

Kam skirta

Šis sprendimas skirtas skydų surinkėjams, sistemų integratoriams ir techninės priežiūros specialistams, dirbantiems su Rittal TS 8, SE 8, CM ar TP spintomis. Jis pravers, kai reikia lanksčiai išdėstyti gnybtų blokus, kabelių kanalus ar nedidelius įrenginius nekeičiant spintos konstrukcijos.

Pagrindinės savybės

• Universalus vidinis montavimas: tinka Rittal TS 8 (horizontaliam arba vertikaliam skyriui), SE 8 (vertikaliam), CM (vertikaliam) ir TP spintoms.
• Perforuota konstrukcija: leidžia tvirtinti komponentus įvairiose 500 mm ilgio vietose.
• Patvari konstrukcija: lakštinis plienas su cinkuotu paviršiumi, atsparus korozijai.
• Tiesioginis tvirtinimas varžtais: paprastas ir saugus montavimas be specialių įrankių.
• Reguliuojamas gylis: galima išdėstyti skirtinguose spintos gyliuose, optimaliai išnaudojant erdvę.
• Tiekiama pora: 2 sisteminiai karkasai, kiekvienas 500 mm (ilgis) x 23 mm (plotis) x 18 mm (aukštis).

Specifikacijos

• Prekės ženklas: Rittal
• Modelis: 4398.000
• MPN: 4398.000
• EAN: 4028177100411
• Produkto tipas: Sisteminis karkasas
• Medžiaga: Lakštinis plienas
• Paviršiaus apdaila: Cinkuota
• Spalva: Sidabrinė
• Suderinamumas: Rittal TS 8, SE 8, CM, TP
• Montavimo padėtys: TS 8 (horizontali/vertikali), SE 8 (vertikali), CM (vertikali)
• Ilgis (vieno): 500 mm
• Plotis (vieno): 23 mm
• Aukštis (vieno): 18 mm
• Montavimo tipas: Universalus vidinis montavimas
• Tvirtinimo būdas: Tiesioginis varžtinis sujungimas
• Konstrukcijos ypatybė: Perforuota lanksčiam montavimui
• Paskirtis: Komponentų montavimas, kabelių tiesimas
• Komplekte: 2 sisteminiai karkasai

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad spinta yra atjungta nuo maitinimo, ir laikykitės Rittal montavimo rekomendacijų. Naudokite tinkamus varžtus spintos karkaso medžiagai. Siekdami optimalaus kabelių valdymo, derinkite su Rittal kabelių kanalais ir įtempimo mažinimo priedais. Cinkuota danga užtikrina gerą atsparumą korozijai, tačiau venkite sąlyčio su agresyviais chemikalais.

Patarimas: planuodami vidinį išdėstymą, pirmiausia numatykite kabelių trasas, o tada montuokite karkasus – taip išvengsite persidengimų ir užtikrinsite patogų prieigą prie komponentų.
