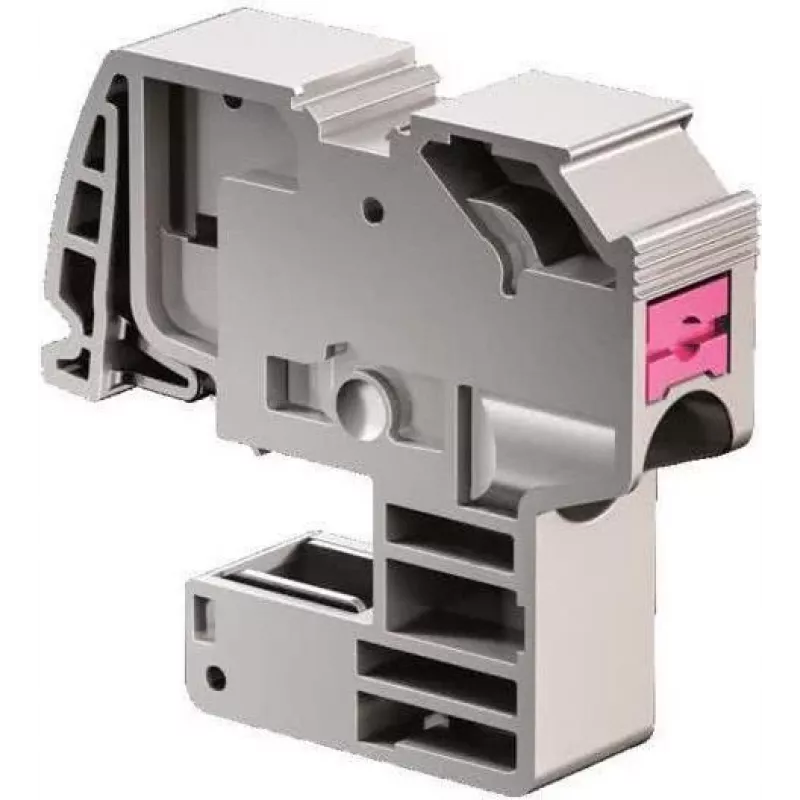

Rittal 3456505 Push-in laidininko prijungimo gnybtas apvaliems laidininkams 1,5-4 mm², pilkas

32 A vardinė srovė ir 1000 V AC/DC vardinė įtampa – štai ką užtikrina Rittal 3456505 push-in gnybtas, skirtas apvaliems laidininkams nuo 1,5 iki 4 mm² prijungti prie RiLine60 skirstomųjų šynų. Montuotojams, dirbantiems su skirstomaisiais įrenginiais, tai reiškia greitą ir patikimą sujungimą be papildomų įrankių.

Kodėl verta rinktis

• Push-in technologija leidžia prijungti laidininką tiesiog įkišus – nereikia sukti varžtų, taupomas laikas
• Tinka tiek vientisiesiems, tiek lankstiesiems laidininkams su įvorele (1,5–4 mm²)
• Universalus – tinka iki 32 A srovės ir 1000 V AC/DC įtampos grandinėms
• Užsegamas tiesiai ant RiLine60 šynos – jokių papildomų tvirtinimo elementų
• Kompaktiškas poliamido (PA) korpusas, pilkos spalvos (RAL 7035)
• Atsparus temperatūrų svyravimams nuo -40 °C iki +100 °C

Techniniai duomenys

• Prijungimo technologija: Push-in
• Laidininko tipas: apvalusis
• Laidininko skerspjūvis: 1,5–4 mm² (vientisasis arba lankstusis su įvorele)
• Vardinė srovė: 32 A
• Vardinė įtampa: 1000 V AC/DC
• Prijungimo taškų skaičius: 2
• Montavimo būdas: užsegamas ant šynos
• Šynų sistema: Rittal RiLine60
• Medžiaga: poliamidas (PA)
• Spalva: pilka (RAL 7035)
• Darbinė temperatūra: -40 °C iki +100 °C
• Apsaugos klasė: IP20
• Standartai: IEC 60947-7-1
• Polių skaičius: 1

Kam skirta

Skydų surinkėjams, elektros montuotojams ir techninės priežiūros specialistams, dirbantiems su Rittal RiLine60 skirstomųjų šynų sistemomis, kuriems reikia greito ir patikimo laidininkų prijungimo.

Kaip naudoti

Nuimkite reikiamo ilgio laidininko izoliaciją, įkiškite jį į push-in gnybtą iki galo ir užfiksuokite. Gnybtą užsekite ant RiLine60 šynos – papildomų varžtų ar įrankių nereikia. Lankstiesiems laidininkams rekomenduojama naudoti įvores, kad kontaktas išliktų patikimas.

Patarimas: prieš prijungdami visada įsitikinkite, kad laidininkas nuimtas tinkamo ilgio ir tvirtai įsistatęs – taip išvengsite prasto kontakto. Jei naudojate lankstų laidininką, užspauskite įvorę, kad laikui bėgant kontaktas nesusilpnėtų. Montuodami laikykitės IEC 60947-7-1 reikalavimų.
