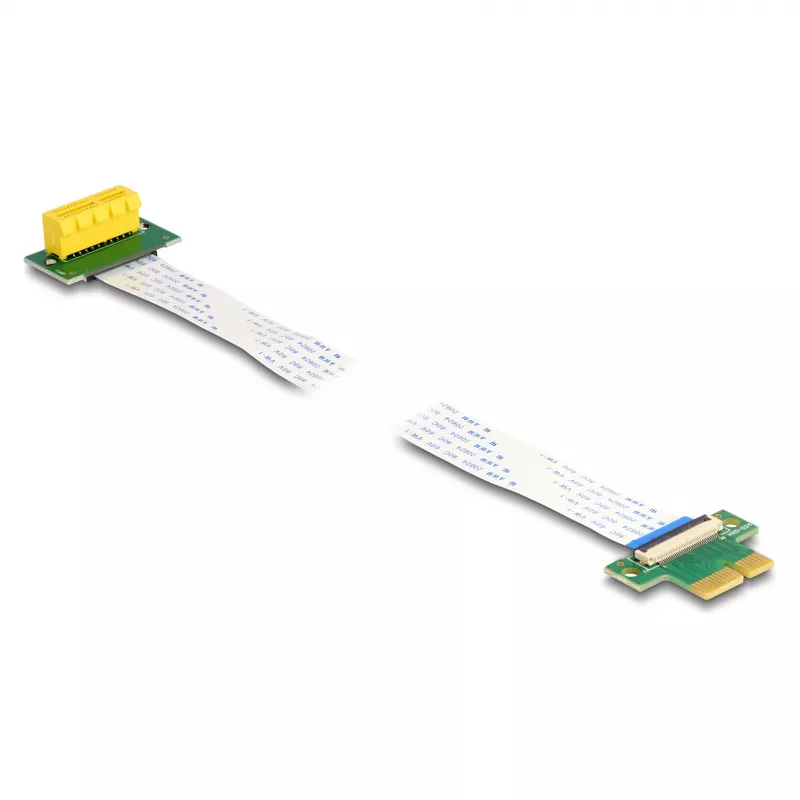

DeLOCK Riser Card PCI Express x1 vyriškas į x1 lizdą 90° kampu su FPC kabeliu 30 cm

DeLOCK Riser Card PCI Express x1 yra kompaktiškas adapteris, leidžiantis prijungti PCI Express x1 plokštę ten, kur tiesioginis montavimas neįmanomas. Jis turi PCI-E x1 vyrišką jungtį ir 90° kampu išlenktą PCI-E x1 lizdą, sujungtą 30 cm itin lanksčiu FPC (Flexible Printed Circuit) kabeliu. Šis sprendimas idealiai tinka montuoti siauruose korpusuose ar nestandartinėse orientacijose, užtikrinant patikimą signalo perdavimą ir sumažinant mechaninį įtempimą jungtims.

Pagrindiniai privalumai

• FPC kabelio konstrukcija: Vietoj įprastų varinių laidų naudojama lanksti spausdintinė grandinė, kuri užtikrina išskirtinį lankstumą ir mechaninį patvarumą.
• 90° kampo lizdas: Leidžia montuoti plokštes vertikaliai ar kitoje neįprastoje padėtyje, taupant vietą korpuse.
• 30 cm ilgio kabelis: Suteikia lankstumo išdėstant plokštę toliau nuo pagrindinės plokštės.
• CE sertifikatas: Atitinka Europos Sąjungos saugos ir elektromagnetinio suderinamumo reikalavimus.

Techniniai duomenys

• Jungtis: PCI Express x1 vyriškas
• Lizdas: PCI Express x1 moteriškas, 90° kampu
• Kabelio tipas: FPC (Flexible Printed Circuit)
• Kabelio ilgis: 30 cm
• Spalva: balta
• Sertifikatai: CE

Montavimo instrukcija

Prieš montuodami išjunkite kompiuterį ir atjunkite nuo elektros tinklo. Įstatykite PCI-E x1 vyrišką jungtį į pagrindinės plokštės x1 lizdą. Tada pritvirtinkite arba padėkite 90° kampu išlenktą lizdą norimoje vietoje korpuse. Įstatykite PCI-E x1 plokštę į šį lizdą, kol ji pilnai užsifiksuos. Prijunkite maitinimą ir patikrinkite, ar sistema atpažįsta plokštę. Venkite staigių lenkimų ir per didelio FPC kabelio sukimio montavimo metu.

Rekomendacijos

Dirbdami su vidiniais komponentais būtinai įžeminkite save ir išjunkite maitinimą. FPC kabelį tieskite švelniais lankais, vengdami užspaudimo ar aštrių kampų, kad išlaikytumėte signalo vientisumą ir mechaninį ilgaamžiškumą.
