Tinklinis kartotuvas LevelOne PoE per 2 laidų imtuvas POT-0110

„LevelOne POT-0110“ imtuvas yra „PoE per 2 laidus“ sistemos dalis, skirta Ethernet ir maitinimą perduoti per vieną dviejų laidų liniją iki 400 metrų atstumu. Tai idealus sprendimas, kai nėra galimybės nutiesti naujų kabelių arba reikia praplėsti tinklą senais variniais laidais. Sistema veikia poromis – siųstuvas (master) prie maitinimo šaltinio ir šis imtuvas (receiver) prie galinio įrenginio.

Ką šis įrenginys sprendžia?

Dažna problema – kaip tiekti maitinimą ir duomenis į nuotolinius įrenginius (IP kameras, belaidžius prieigos taškus), kai nėra galimybės naudoti standartinio Ethernet kabelio. POT-0110 leidžia išnaudoti jau esamą dviejų laidų jungtį (pvz., telefono liniją) ir perduoti tiek tinklą, tiek PoE maitinimą iki 15 W. Tai žymiai sumažina diegimo išlaidas ir laiką, ypač daugiabučiuose, biuruose ar pramonės objektuose.

Pagrindiniai techniniai duomenys

• Modelis: LevelOne POT-0110 (imtuvas)
• Duomenų sparta: iki 60 Mbps pilnu dupleksu per 2 laidų liniją
• Palaikomas Ethernet: 10/100Base-T(X), IEEE 802.3 / 802.3u
• Maksimalus atstumas: iki 400 m naudojant 24 AWG dviejų laidų kabelį (su 48 W PSE)
• Išėjimo įtampa: 57 V (nominali)
• Nuotolinis PoE maitinimas: iki 15 W prijungtam įrenginiui (priklauso nuo PSE galios)
• Matmenys: 90 × 120 × 28 mm
• Sertifikatai: FCC, CE

Kaip naudoti?

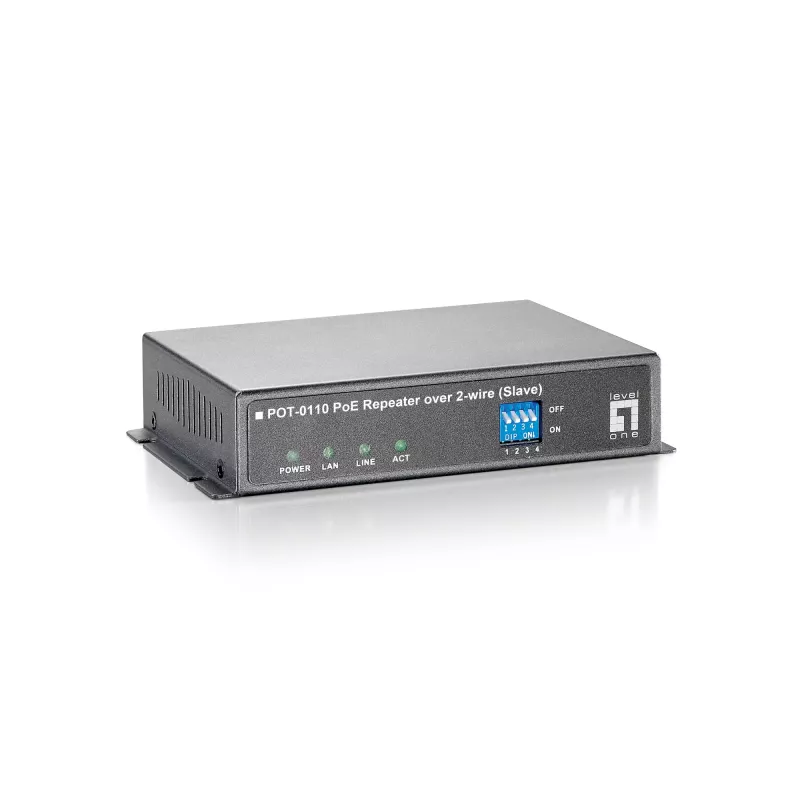

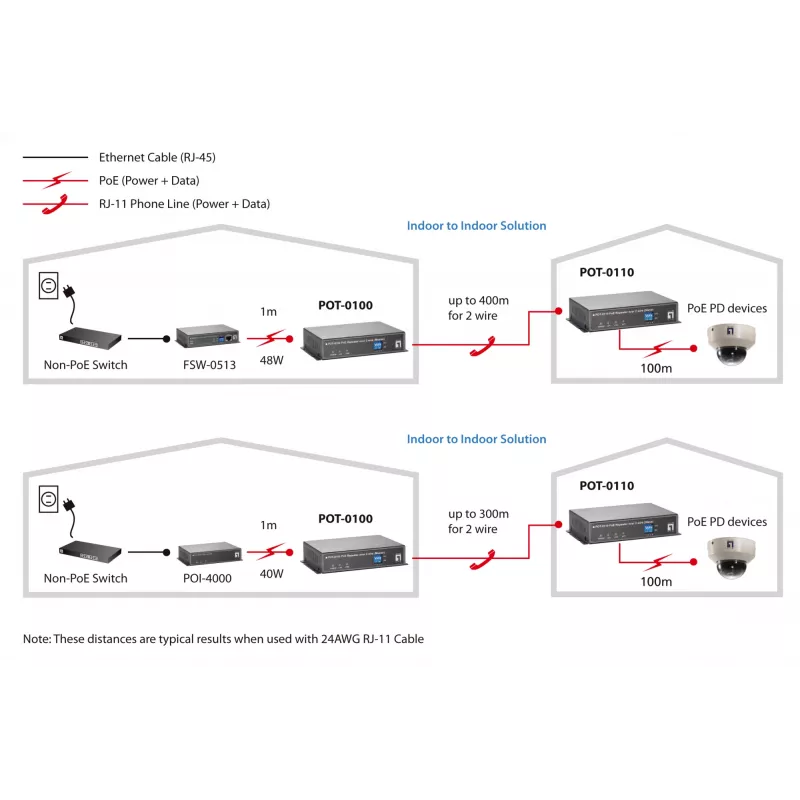

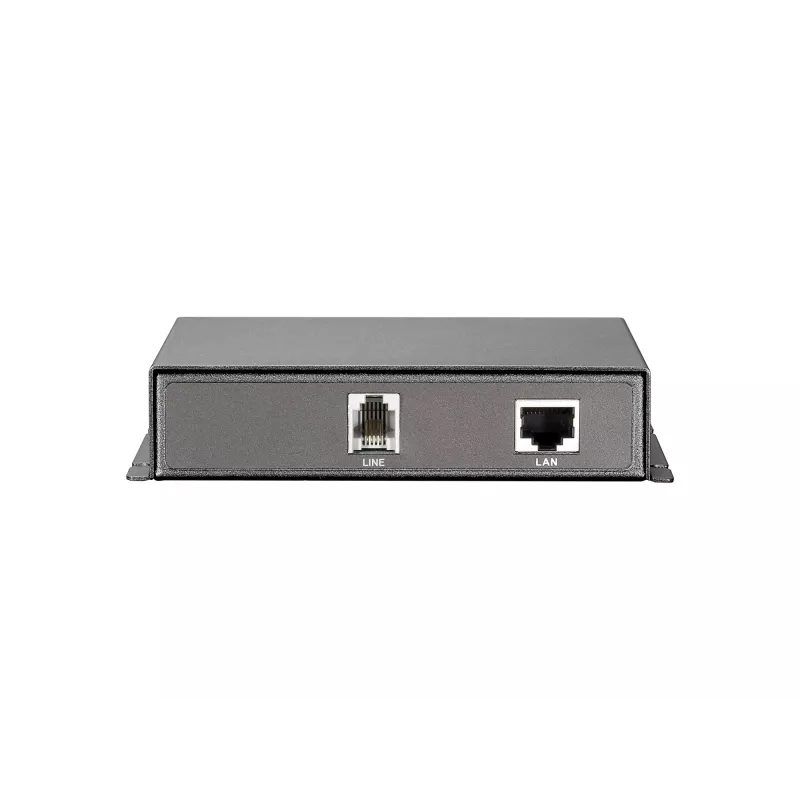

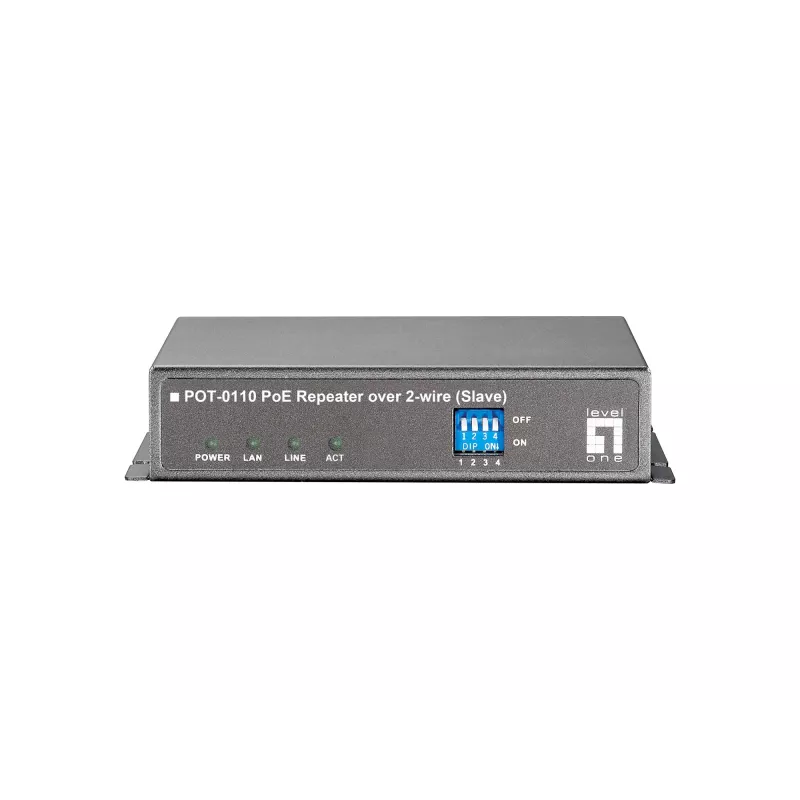

Prijunkite POT siųstuvą prie PoE komutatoriaus, o tarp siųstuvo ir POT-0110 imtuvo nutieskite dviejų laidų kabelį. Imtuvo DIP jungikliais nustatykite linijos spartą pagal kabelio tipą ir atstumą. Pritvirtinkite imtuvą prie sienos (komplekte yra laikikliai), prie jo Ethernet prievado junkite galinį įrenginį (IP kamerą, belaidį prieigos tašką). Sistema automatiškai regeneruoja PoE maitinimą.

Rekomendacijos

Norėdami pasiekti maksimalų atstumą ir galią, naudokite 24 AWG dviejų laidų kabelį ir 48 W aukštos galios PoE komutatorių (FSW-0513/0543). Ilgesniems ar plonesniems kabeliams DIP jungikliais sumažinkite linijos spartą, kad užtikrintumėte stabilumą. Įsitikinkite, kad PSE šaltinis gali tiekti reikiamą galią nuotoliniam įrenginiui.
