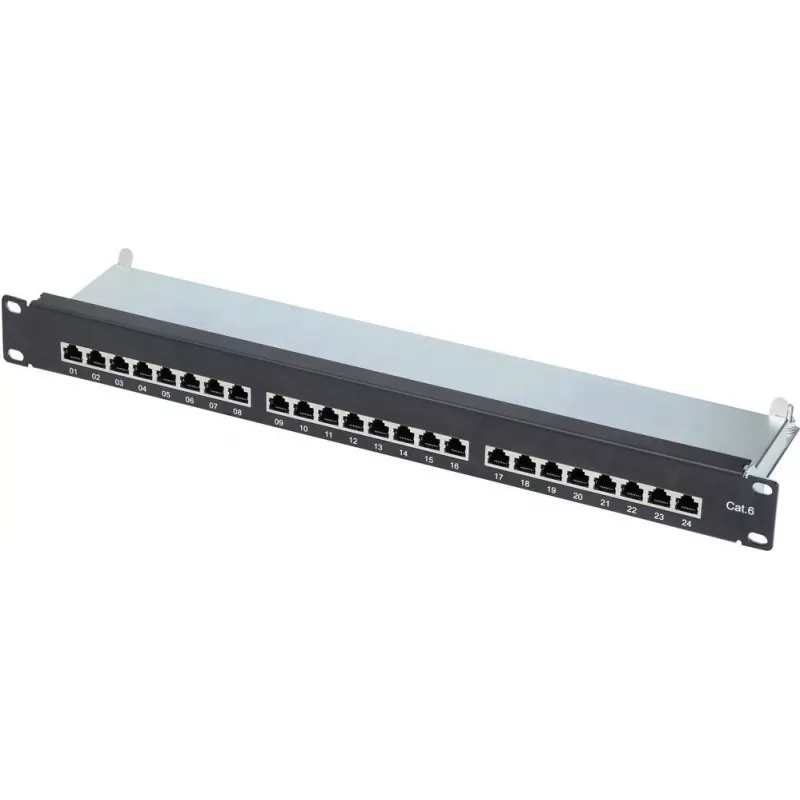

Patch Panel Renkforce 24 prievadų CAT6, 1U (1 HE) struktūriniam kabeliavimui

Renkforce 24 prievadų CAT6 patch panelas, kurio aukštis 1U (1 HE), skirtas CAT6 Ethernet kabelių užbaigimui ir organizavimui struktūrinio kabeliavimo instaliacijose. Panelis turi 24 RJ45 prievadus standartiniame 19 colių stovo formate, užtikrinant centralizuotus prijungimo taškus tinklo jungčių perjungimui, testavimui ir pertvarkymui. Jis skirtas naudoti serverinėse, telekomunikacijų spintose ir biurų tinklo stovuose, kur reikalingas tvarkingas kabelių išvedimas ir patikimi užbaigimai.

Privalumai

Panelis palaiko CAT6 kabeliavimo charakteristikas, turi nuoseklų prievadų žymėjimą ir išlygiavimą, supaprastinantį montavimą ir priežiūrą. 1U dydis taupo stovo vietą, suteikdamas pilną 24 RJ45 prievadų rinkinį horizontaliam kabeliavimui. Metalinis korpusas užtikrina mechaninį stabilumą ir patikimą tvirtinimą standartiniuose stovuose. Spalvomis koduoti užspaudimo taškai ir aiškus prievadų identifikavimas sumažina klaidų tikimybę užspaudžiant ir vėliau keičiant konfigūraciją.

Kam tinka

• Serverinėms ir duomenų centrams, reikalaujantiems organizuoto horizontalaus kabeliavimo užbaigimo
• Biurų tinklo stovams ir ryšių spintoms
• Smulkaus ir vidutinio verslo struktūrinio kabeliavimo instaliacijoms
• Tinklo perjungimui, testavimui ir lanksčiam konfigūravimui

Pagrindinės techninės specifikacijos

• Prievadų skaičius: 24 RJ45 prievadai
• Kabeliavimo standartas: CAT6 našumo lygis
• Stovo aukštis: 1U (1 HE), suderinamas su 19 colių stovais
• Tvirtinimas: priekinis montavimas standartiniams stovo vienetams
• Korpuso medžiaga: metalinė konstrukcija ilgaamžiškumui
• Užbaigimo tipas: IDC / užspaudimo tipo gnybtai su spalviniu kodavimu
• Prievadų žymėjimas: nuoseklus prievadų identifikavimas lengvam valdymui

Kaip naudoti

Pritvirtinkite patch panelą 19 colių stove norimoje 1U vietoje ir užfiksuokite tinkama stovo technine įranga. Nutieskite CAT6 horizontalius kabelius į panelio galinę pusę ir užspauskite kiekvieną laidininkų porą pagal nurodytus užspaudimo taškus, laikydamiesi spalvinio kodavimo ir pasirinkto laidų standarto (T568A arba T568B). Po užbaigimo naudokite trumpus jungiamuosius kabelius, kad prijungtumėte priekinius RJ45 prievadus prie tinklo jungiklių, maršrutizatorių ar kitos aktyvios įrangos. Patikrinkite kiekvieną jungtį kabelio testeriu, kad įsitikintumėte tęstinumu, porų vientisumu ir našumo parametrais.

Rekomendacijos

Siekiant patikimo tinklo veikimo, laikykitės tinkamo kabelių lenkimo spindulio, neviršykite rekomenduojamo kabelio ilgio ir aiškiai pažymėkite abu kabelio galus. Ekranuotą kabeliavimą ir įžeminimo praktikas naudokite tik tuo atveju, jei visa instaliacija ir įranga reikalauja ekranavimo. Po montavimo atlikite sertifikavimo testavimą, kad įsitikintumėte, jog jungtys atitinka CAT6 specifikacijas.
