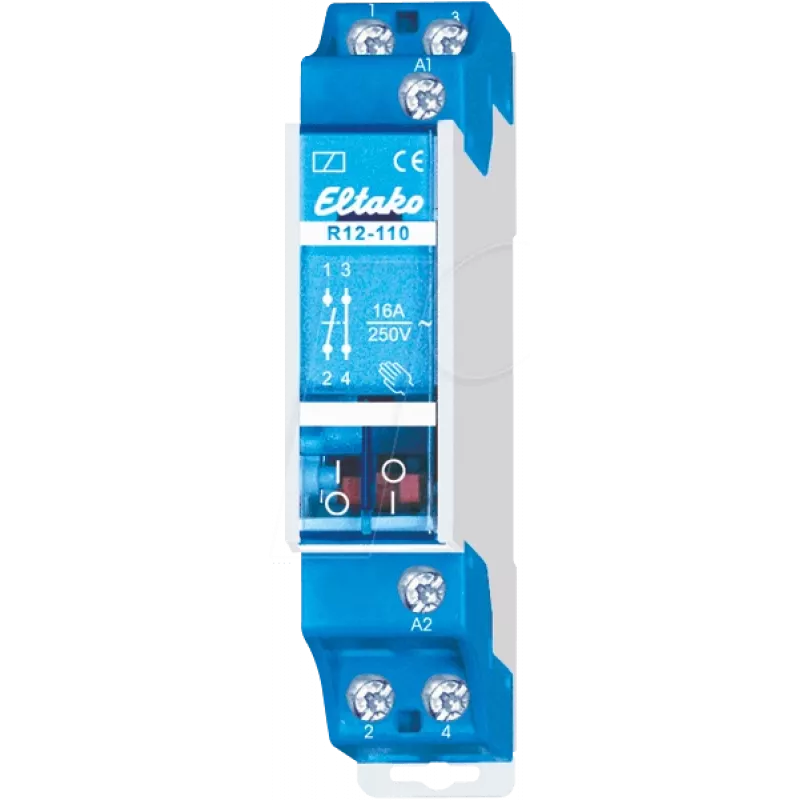

Elektromechaninė relė Eltako R12-110-230V — 1 NO + 1 NC kontaktai, 230 V ritė

Eltako R12-110-230V yra elektromechaninė relė su vienu normaliai atidarytu (NO) ir vienu normaliai uždarytu (NC) kontaktu, valdoma 230 V kintamosios srovės ritės. Ji skirta mechaniniam elektros grandinių perjungimui DIN bėgelio įrenginiuose ir valdymo spintose, užtikrinant perjungimo ir valdymo grandinių atskyrimą bei paprastą integraciją į automatizavimo ir pastatų valdymo sistemas.

Privalumai

Relė užtikrina patikimą mechaninį kontaktų perjungimą su aiškiais NO ir NC išėjimais, tinkamais programoms, kurioms reikalingos atskiros įjungimo ir išjungimo grandinės. Ritė, skirta 230 V kintamajai įtampai, atitinka įprastą tinklo įtampą, todėl nereikia papildomų valdymo transformatorių. Kompaktiškas dizainas leidžia montuoti standartiniuose DIN bėgelio korpusuose, o paprasta elektrinė sąsaja palengvina montavimą ir keitimą.

Pagrindinės techninės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Ritės įtampa: 230 V AC
• Montavimas: DIN bėgelis
• Kontaktų apkrova: Žr. gamintojo duomenis

Naudojimas

Relę montuokite ant standartinio DIN bėgelio valdymo spintoje ir prijunkite maitinimo bei apkrovos laidus pagal NO ir NC kontaktų schemą. Pritraukite 230 V AC ritės įtampą, kad suaktyvintumėte perjungimą; kai ritė įjungta, NO kontaktas užsidaro, o NC atsidaro. Laidų prijungimą atlikite išjungę maitinimą, o laidų skerspjūvius ir apsaugos įtaisus parinkite pagal prijungtą apkrovą ir galiojančius elektros standartus.

Rekomendacijos

Naudokite relę neviršydami vardinės ritės įtampos ir įrenkite tinkamą perkrovos apsaugą bei saugiklius perjungiamoms grandinėms. Patikrinkite kontaktų vardines vertes pagal faktines apkrovos sroves ir apsvarstykite galimybę pridėti slopinimo komponentus indukcinėms apkrovoms, kad prailgintumėte kontaktų tarnavimo laiką.
