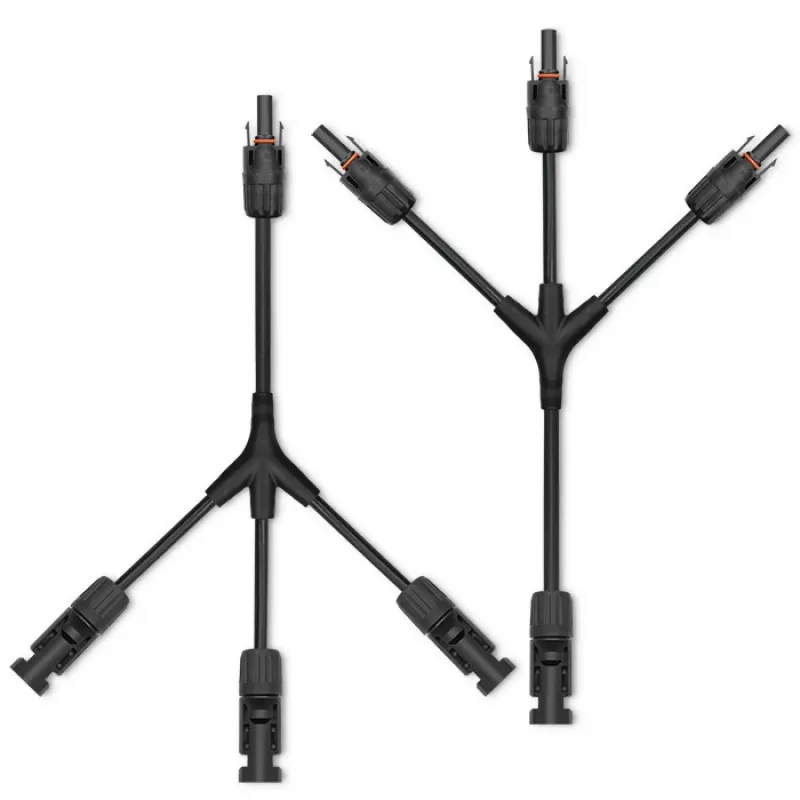

Qoltec MC4 Y tipo saulės šakos jungtis, pora, 1000V 30A IP67

Kai saulės elektrinės projektavimas reikalauja sujungti kelias modulių grandines į vieną srautą, kiekviena papildoma jungtis tampa potencialia gedimo vieta. Qoltec MC4 Y tipo šakos jungčių pora šią problemą išsprendžia konstrukciškai: vietoj improvizuotų sujungimų gaunate patikimą, sandarų ir sertifikuotą sprendimą, kuris ne tik taupo laiką montuojant, bet ir užtikrina stabilų kontaktą dešimtmečiams.

Privalumai verslui ir profesionalams

Šių jungčių kontaktinė varža neviršija 0,5 mΩ, o tai reiškia mažesnius galios nuostolius ir mažesnį įkaitimą net esant maksimaliai 30A apkrovai. Alavuoti variniai kontaktai ir PPO izoliacija atsparūs korozijai ir UV spinduliuotei, todėl jungtys tinka naudoti lauke visomis oro sąlygomis. IP67 apsaugos klasė garantuoja atsparumą dulkėms ir vandeniui, o UL94-V0 klasės nedegus korpusas padidina visos sistemos saugumą. TUV ir CE sertifikatai patvirtina, kad produktas atitinka tarptautinius saugos ir kokybės reikalavimus – tai svarbu tiek projektuojant, tiek eksploatuojant įrenginius.

Kam tinka

• Lygiagrečiam saulės modulių sujungimui gyvenamosiose ir komercinėse saulės elektrinėse
• Kelių modulių grandinių sujungimui prieš inverterį
• Lauko įrengimams, veikiamiems lietaus, dulkių ir saulės spindulių
• Naudojimui su 2,5 mm², 4 mm² arba 6 mm² saulės kabeliais (14-10 AWG)
• „Pasidaryk pats“ saulės projektams ir profesionaliam fotovoltinių sistemų montavimui

Pagrindinės specifikacijos

• Jungties tipas: MC4 suderinama, Y tipo šaka
• Vardinė įtampa: 1000V DC
• Vardinė srovė: 30A
• Apsaugos laipsnis: IP67 (atspari dulkėms ir vandeniui)
• Kontaktų medžiaga: alavuotas varis
• Izoliacijos medžiaga: PPO (polifenileno oksidas), nedegi, UL94-V0
• Darbinė temperatūra: nuo -40°C iki +90°C
• Kontaktinė varža: ≤0,5 mΩ
• Sujungimo tipas: užspaudžiamas (crimp)
• Saugos klasė: II klasė
• Įstūmimo jėga: ≤50N, ištraukimo jėga: ≥50N
• Sertifikatai: TUV, CE
• Kiekis: 1 pora (1x M/FF ir 1x F/MM)

Naudojimo rekomendacijos

Norint užtikrinti patikimą lygiagretųjį sujungimą, naudokite tinkamus užspaudimo įrankius ir įsitikinkite, kad kabelio skerspjūvis atitinka jungties diapazoną (2,5–6 mm²). IP67 klasė leidžia naudoti lauke, tačiau venkite tiesioginio panardinimo į vandenį. Šias jungtis galima derinti su Qoltec MC4 prailginimo kabeliais – taip gausite vientisą, profesionalų sprendimą visai sistemai.
