BlueOptics QFX-SFP-1GE-SX-BO LC SFP – 1 Gb/s šviesolaidinis SFP modulis, 850 nm, OM3/OM4

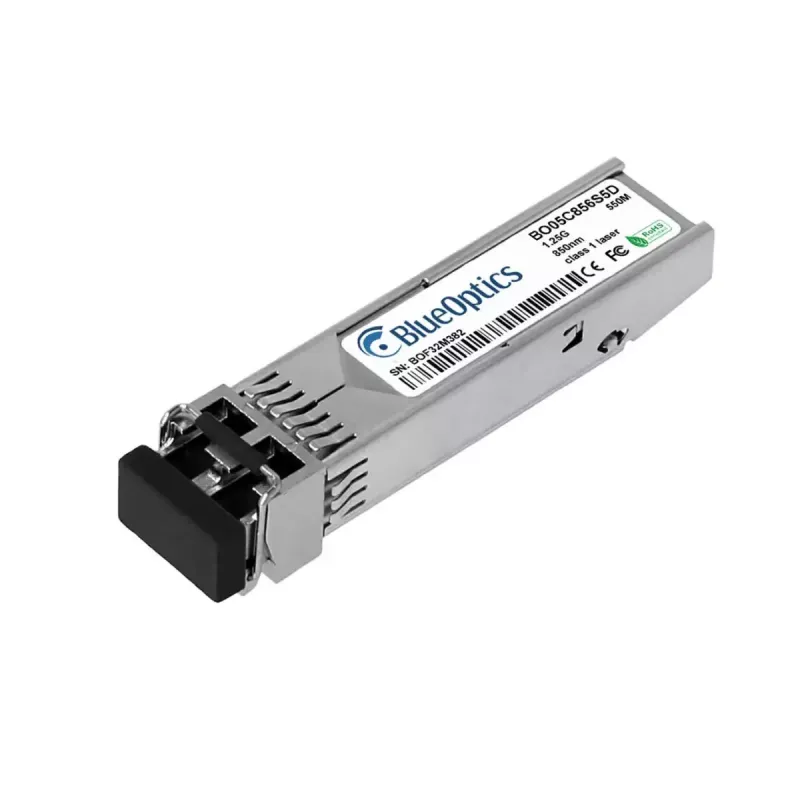

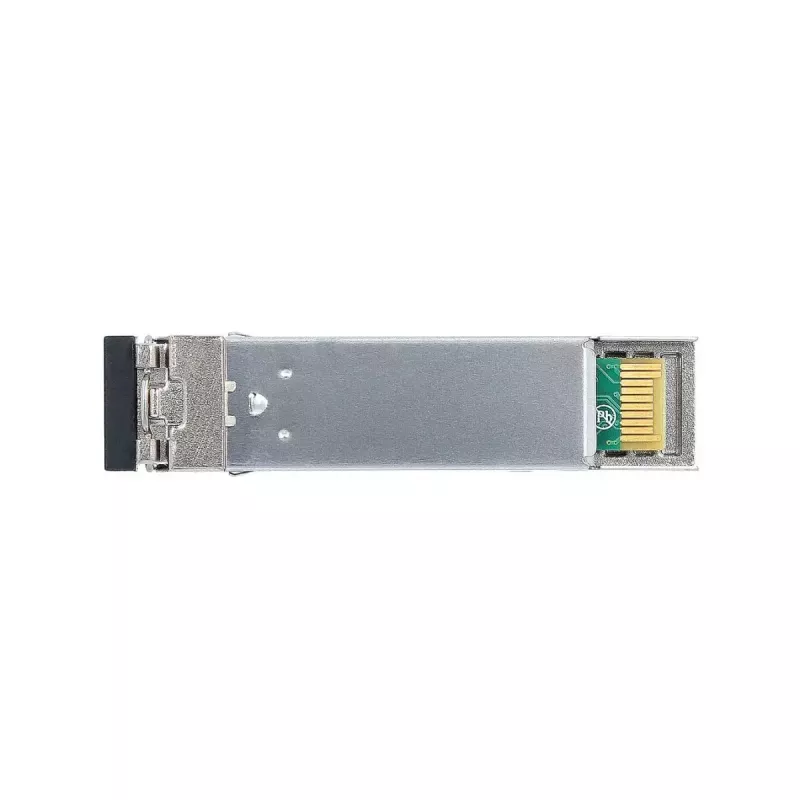

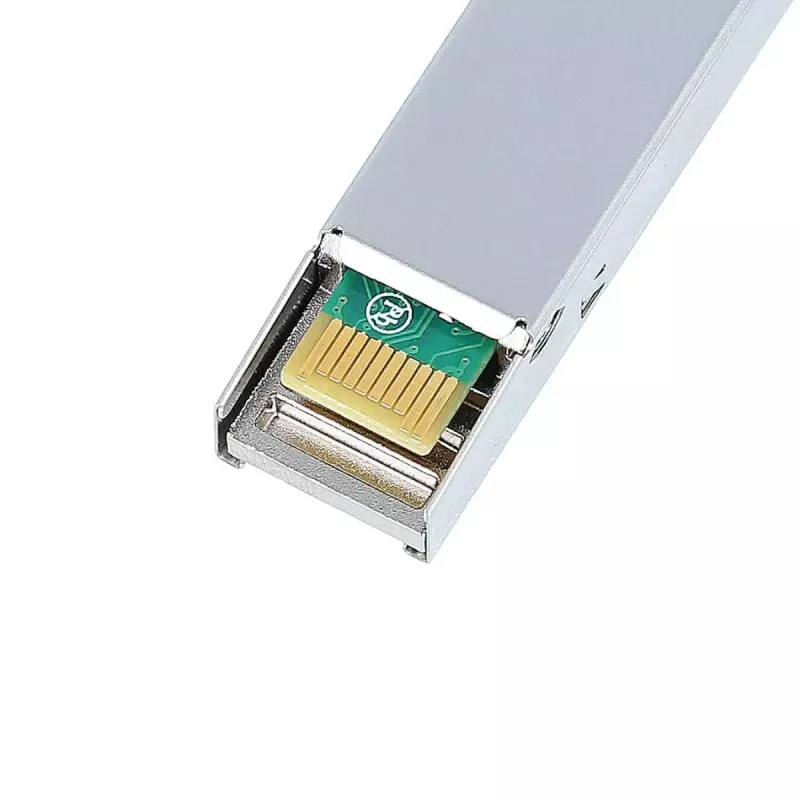

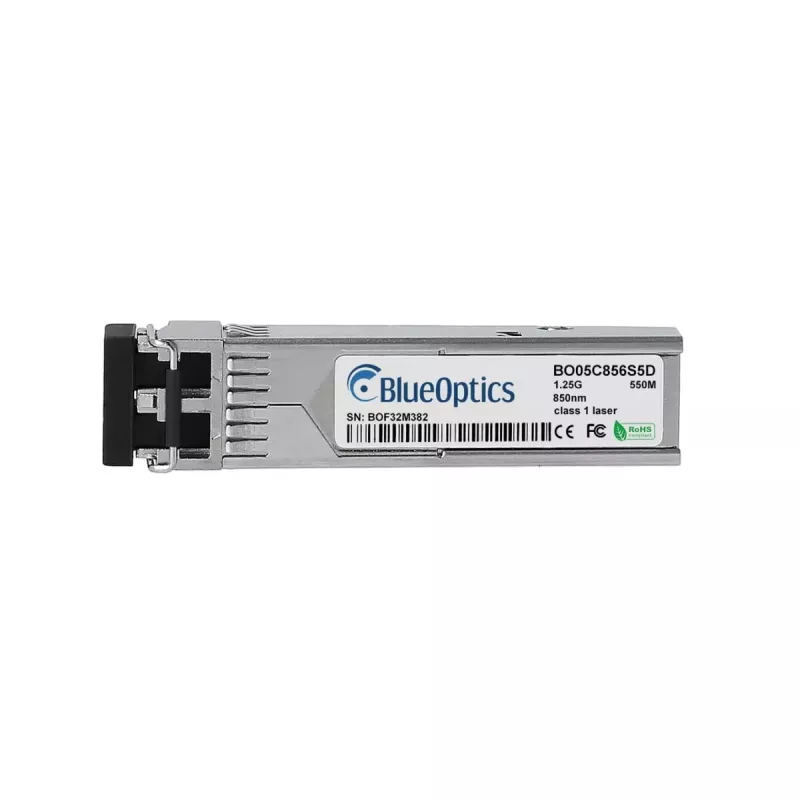

„BlueOptics QFX-SFP-1GE-SX-BO“ yra aukštos kokybės šviesolaidinis SFP siųstuvas-imtuvas, skirtas 1 Gigabit Ethernet ryšiui per daugiamodį šviesolaidį. Jis atitinka 1000Base-SX standartą, naudoja 850 nm bangos ilgį tiek siuntimui, tiek priėmimui, o jungtis atliekama per LC duplekso sąsają. Modulis pagamintas lengvame aliumininiame korpuse (apie 20 g), užtikrinančiame mechaninį tvirtumą ir efektyvų šilumos išsklaidymą. Jis atitinka MSA formos faktorių ir elektrines specifikacijas, todėl tinka įvairiems tinklo įrenginiams, palaikantiems 1000Base-SX SFP modulius.

Kodėl verta rinktis šį modulį?

Šis modulis užtikrina standartinį optinį perdavimą iki atstumų, nustatytų 1000Base-SX daugiamodžiams pluoštams, su vienalaikiu siuntimu ir priėmimu per LC duplekso sąsają. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir priėmimo galią bei temperatūrą – žinoma, jei pagrindinis įrenginys palaiko šias funkcijas. Tai padeda greitai identifikuoti problemas ir užtikrinti stabilų tinklo darbą.

Pagrindinės techninės specifikacijos

• Standartas: 1000Base-SX (IEEE 802.3z)
• Bangos ilgis: 850 nm (siuntimas ir priėmimas)

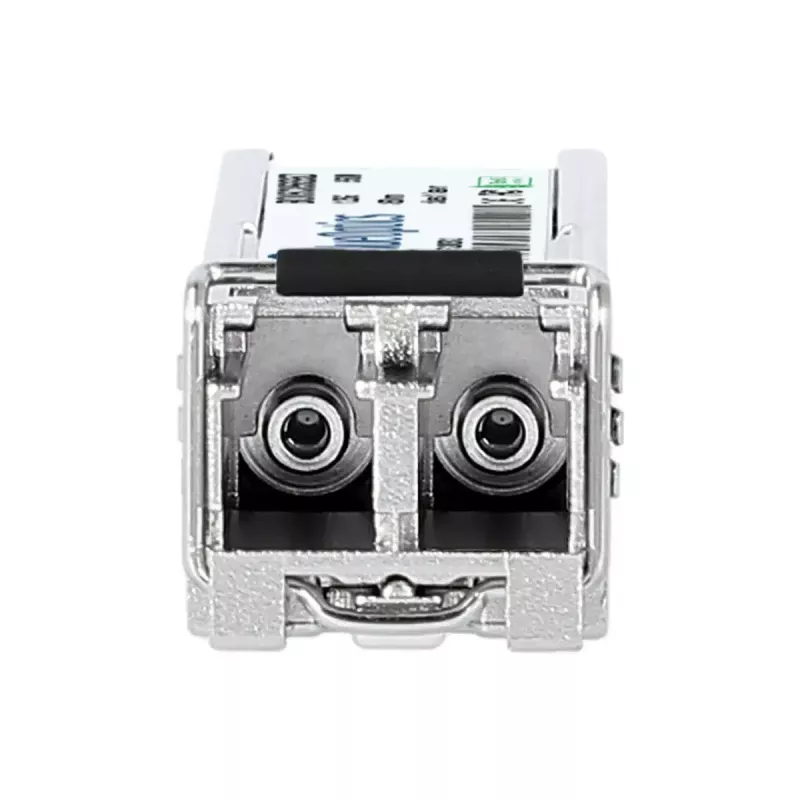

• Jungtis: LC dupleksas
• Kabelio tipas: Daugiamodis šviesolaidis (OM1, OM2, OM3, OM4)
• Maksimalus atstumas: 550 m su OM3/OM4, 275 m su OM2
• Korpusas: Aliuminis, svoris ~20 g
• DDM/DOM: Palaikoma (priklausomai nuo įrenginio)
• Formos faktorius: SFP (MSA suderinamas)

Kaip naudoti?

Įstatykite modulį į laisvą SFP lizdą tinklo įrenginyje (jungiklyje, maršrutizatoriuje ar saugojimo įrenginyje), kai įrenginys yra išjungtas arba laikantis gamintojo nurodymų. Prijunkite LC duplekso daugiamodį šviesolaidinį kabelį, įsitikindami, kad siuntimo ir priėmimo kanalai suderinti. Patikrinkite ryšio būseną įrenginio sąsajoje. Jei reikia diagnostikos, per valdymo sąsają įjunkite DDM/DOM nuskaitymą. Laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių ir nelieskite optinių sąsajų, kad išvengtumėte užteršimo.

Rekomendacijos

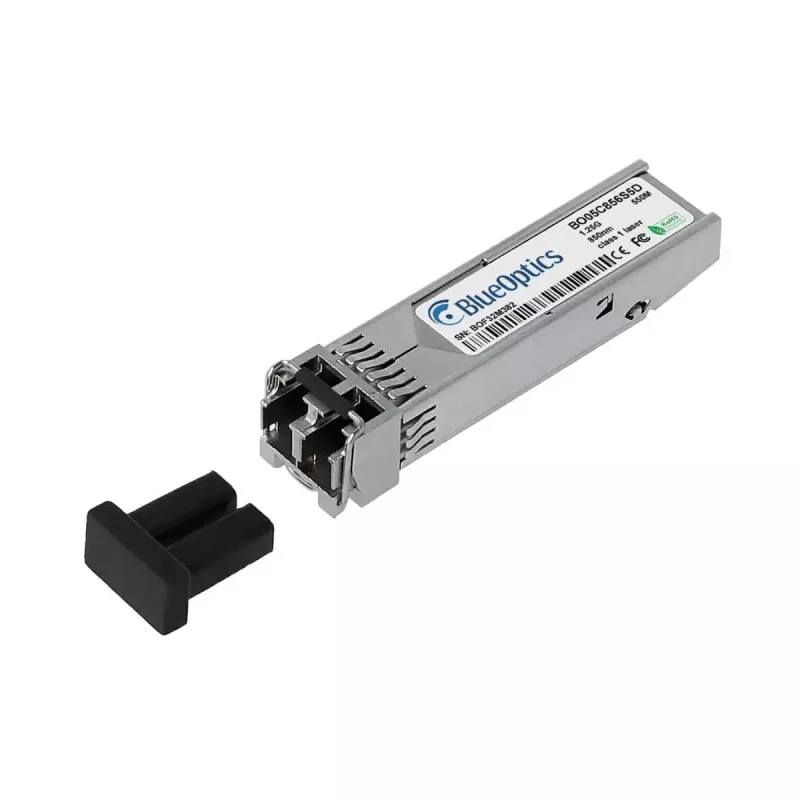

Naudokite aukštos kokybės OM1/OM2/OM3/OM4 daugiamodį šviesolaidį ir tinkamus LC duplekso kabelius, kad pasiektumėte optimalų atstumą ir signalo vientisumą. Prieš jungiant, nuvalykite jungtis; nenaudojamus modulius laikykite su apsauginiais dangteliais, kad išlaikytumėte jų veikimą.
