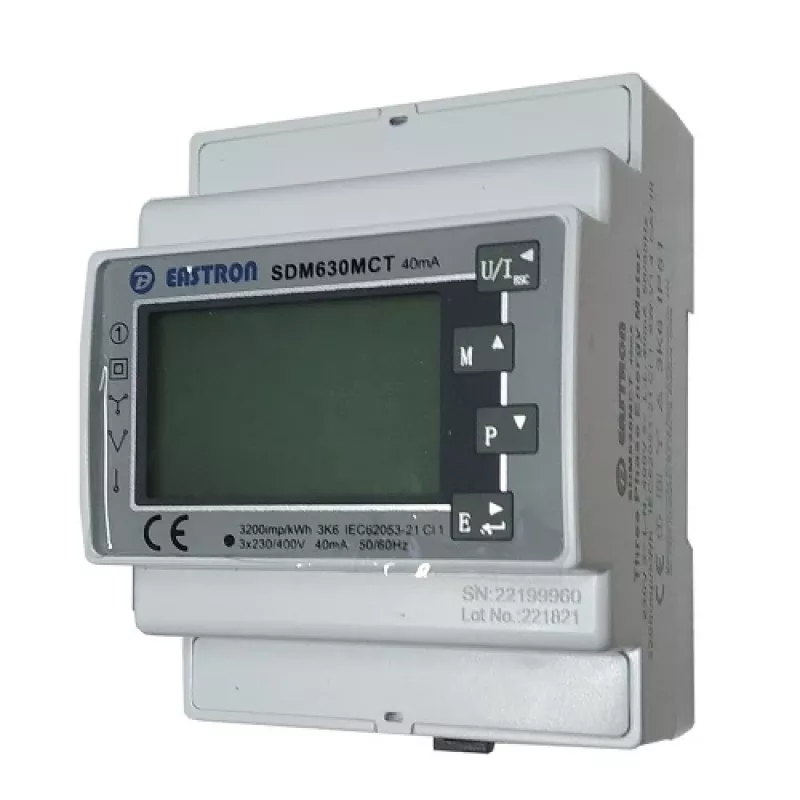

Elektros skaitiklis Growatt PV Smart Meter TPMCTE100A 100A – trifazis CT matavimas fotovoltinėms sistemoms

Growatt PV Smart Meter TPMCTE100A yra trifazis, srovės transformatoriais (CT) pagrįstas elektros skaitiklis, sukurtas fotovoltinėms (PV) sistemoms. Jis matuoja kintamąją srovę iki 100 A, fiksuoja gamybos, vartojimo ir tiekimo į tinklą duomenis. Skaitiklis idealiai tinka tiek gyvenamųjų namų, tiek smulkių komercinių PV įrenginių energijos valdymui ir eksporto ribojimui.

Kodėl verta rinktis šį skaitiklį?

Skaitiklis užtikrina 1 klasės matavimo tikslumą įtampai, srovei, galiai ir dažniui, o tai leidžia tiksliai stebėti energijos srautus ir efektyviai valdyti eksporto apribojimus. Jame integruotas LCD ekranas, rodantis vietinius matavimus, o RS485 sąsaja su Modbus RTU protokolu užtikrina paprastą integraciją su Growatt keitikliais ir stebėjimo sistemomis. Kompaktiškas korpusas montuojamas ant DIN bėgelio, o energijos sąnaudos siekia vos 2 W.

Pagrindinės techninės specifikacijos

• Nominali įtampa: AC 230/400 V
• Tarpfazinė įtampa: AC 173–480 V
• Fazė ir nulis: AC 100–289 V
• Srovė: 100 A (CT pagrindu)
• Dažnis: 50/60 Hz
• Fazės: 3 (3P4W)
• Tikslumo klasė: 1 klasė (įtampa/srovė 0,5 %, galia 1 %, dažnis 0,2 %)
• Sąsaja: RS485, 9600 bit/s, Modbus RTU
• Montavimas: DIN bėgelis 35 mm
• Matmenys: 95,5 x 72 x 65 mm
• Apsaugos klasė: IP51
• Darbinė temperatūra: -25 °C iki 55 °C
• Drėgmė: 0–90 % (nekondensuojanti)
• Energijos sąnaudos: 2 W
• RS485 kabelio ilgis: 15 m
• Svoris: 280 g
• Spalva: balta
• Sertifikatai: CE
• Garantija: 24 mėn.

Kaip naudoti

Sumontuokite skaitiklį ant 35 mm DIN bėgelio skirstomajame skyde, prijunkite srovės transformatorius ir įtampos laidus pagal sistemos schemą. Naudodami RS485 sąsają ir Modbus RTU protokolą (9600 bit/s), prijunkite skaitiklį prie Growatt keitiklio ar energijos valdymo sistemos stebėjimui ir eksporto kontrolei. Patikrinkite fazių seką ir laidų sujungimus, įjunkite maitinimą ir patikrinkite rodmenis LCD ekrane.

Rekomendacijos

Montavimą ir paleidimą atlikite pagal vietinius elektros instaliacijos reikalavimus ir gamintojo instrukcijas. Užtikrinkite, kad srovės transformatoriai būtų tinkamai orientuoti ir pritaikyti 100 A matavimui. Skaitiklį laikykite nurodytame temperatūros ir drėgmės diapazone. Planuodami ryšio linijas, atsižvelkite į RS485 kabelio ilgį (15 m).
