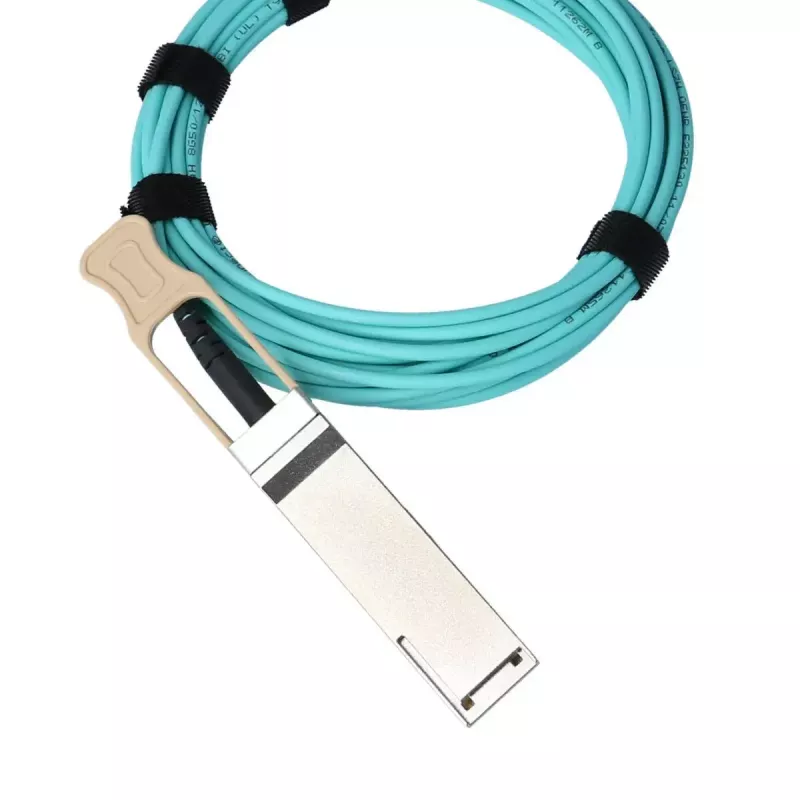

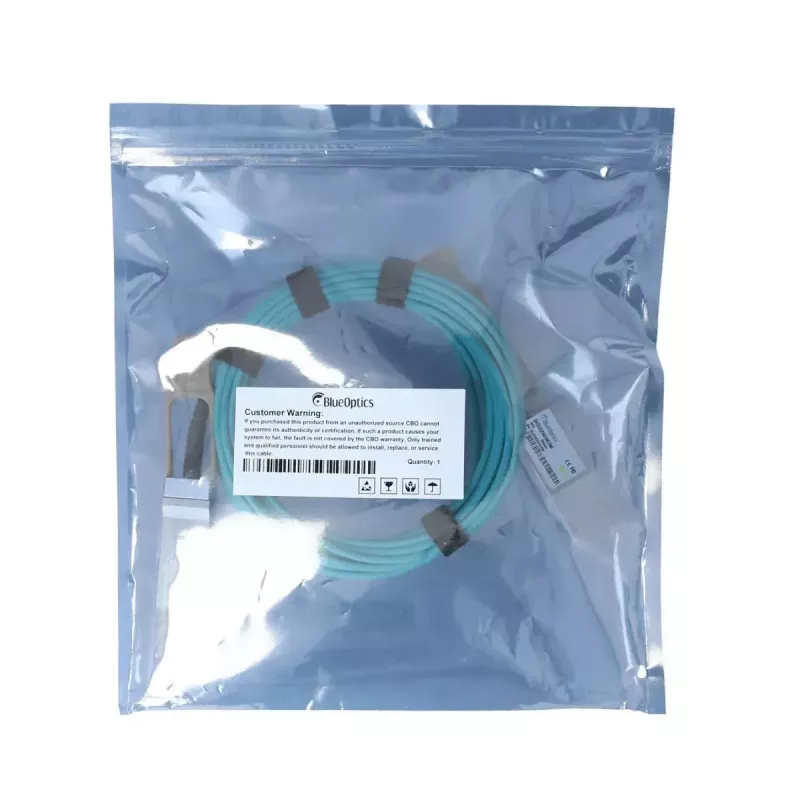

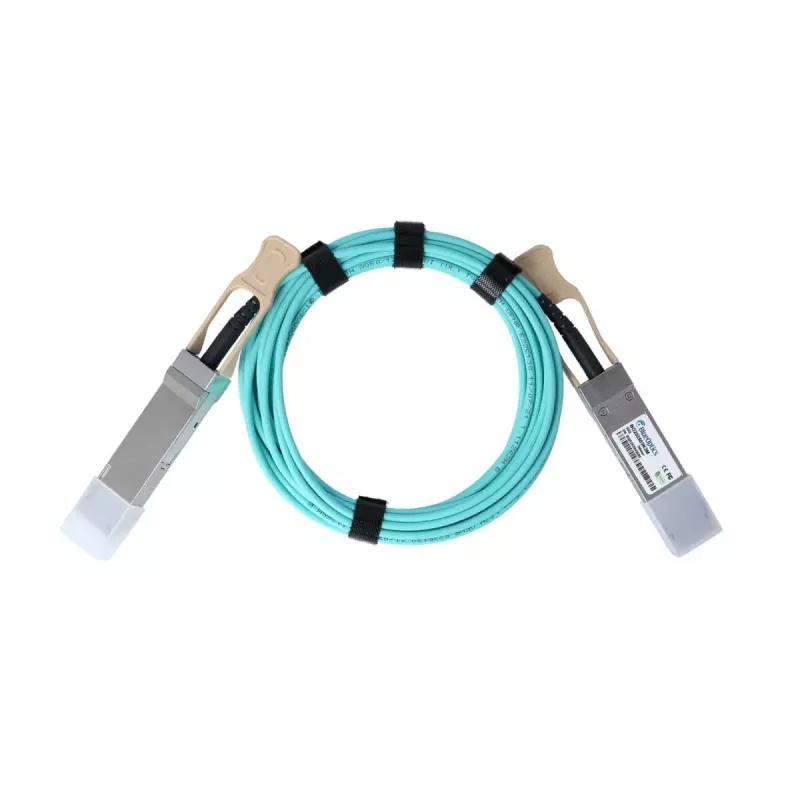

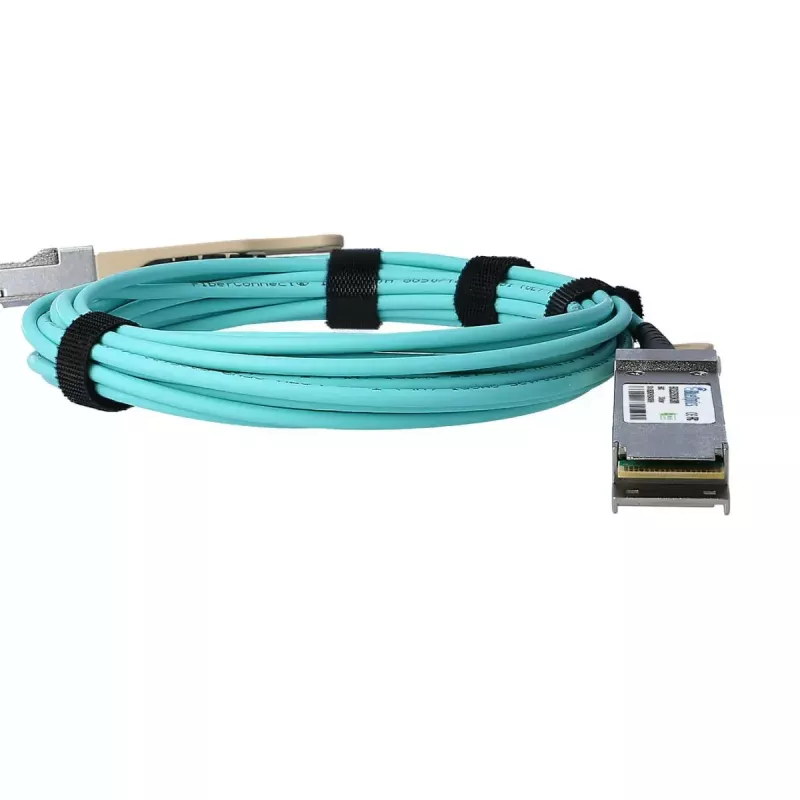

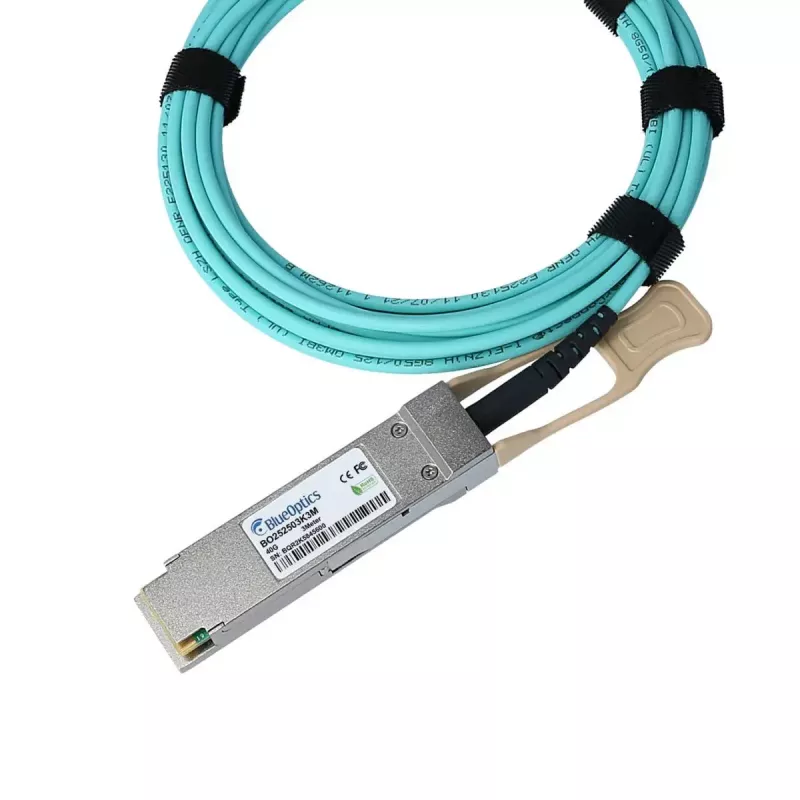

BlueOptics QSFP-AOC-20M-PS-BO InfiniBand aktyvus šviesolaidinis kabelis 20 m

BlueOptics QSFP-AOC-20M-PS-BO yra 20 metrų aktyvus šviesolaidinis kabelis su QSFP kištukinėmis jungtimis abiejuose galuose, skirtas didelės spartos duomenų perdavimui duomenų centruose ir tinklo infrastruktūroje. Kabelis naudoja integruotus aktyvius optimius siųstuvus-imtuvus, užtikrinančius patikimą signalo perdavimą per daugiamodį šviesolaidį. Jis idealiai tinka 40G programoms, tokioms kaip 40GBASE-SR4, ir palaiko Ethernet bei protokolams neutralias jungtis iki 20 m atstumu.

Privalumai

Šis BlueOptics AOC kabelis yra iš anksto surinktas, todėl nereikia lauko terminacijos ar papildomų jungčių, mažinant įterpimo nuostolius ir taršos riziką. Integruoti siųstuvai-imtuvai kiekviename gale užtikrina mažą delsą ir pilno duplekso optimį perdavimą, tinkamą didelės spartos aplinkoms. Kabelis atitinka MSA mechaninius ir elektrinius reikalavimus bei yra išbandytas suderinamumui ir patikimam veikimui sistemose, palaikančiose QSFP AOC modulius.

Pritaikymas

• Didelės spartos 40G jungtys tarp jungiklių, maršrutizatorių ir saugojimo sistemų
• InfiniBand ir Ethernet tinklų jungtys duomenų centruose
• Trumpi daugiamodžiai šviesolaidžiai iki 20 m stelažuose ir tarp gretimų stelažų

Pagrindinės techninės specifikacijos

• Kabelio tipas: Aktyvus šviesolaidinis kabelis (AOC) su QSFP kištukinėmis jungtimis abiejuose galuose
• Ilgis: 20 metrų
• Duomenų sparta: iki 40 Gbit/s vienai jungčiai (suderinamas su 40GBASE-SR4)
• Šviesolaidžio tipas: Daugiamodis su integruotais siųstuvais-imtuvais
• Sąsaja: QSFP į QSFP, pilno duplekso optimis lazerinis perdavimas
• Diagnostika: Skaitmeninės diagnostikos stebėjimas (DDM/DOM) pagal SFF-8472 (kai palaiko pagrindinė įranga)
• Atitiktis: Pagaminta pagal MSA mechaninius ir elektrinius reikalavimus

Naudojimas

Įdiekite BlueOptics QSFP-AOC-20M-PS-BO į QSFP prievadus, kol modulis užsifiksuos. Įsitikinkite, kad pagrindinė įranga palaiko QSFP AOC modulius, o jei reikalingas DDM/DOM stebėjimas, patikrinkite, ar aparatinė įranga pateikia diagnostikos duomenis. Nereikia lauko terminacijos ar jungčių valymo; laikykite jungtis už modulio korpuso, vengdami liesti optimius paviršius.

Rekomendacijos

Naudokite šį 20 m QSFP AOC kabelį trumpiems daugiamodžiams sujungimams stelažuose ar tarp gretimų stelažų. Venkite aštrių lenkimų ir mechaninių įtempimų; laikykitės minimalaus lenkimo spindulio, nurodyto QSFP AOC kabeliams. Prieš diegiant patikrinkite pagrindinės įrangos suderinamumą su DDM/DOM funkcijomis, o po montavimo atlikite bandymą, kad įsitikintumėte 40G veikimu.
